Installation du boîtier de répartition eSM

Informations générales

Le boîtier de répartition eSM distribue les signaux d'entrée d'un système vers les modules de sécurité eSM des variateurs (5 maximum).

Pour plus de détails, reportez-vous à la section Modules de sécurité eSM multiples dans un système à plusieurs axes à l'aide du boîtier de répartition eSM.

Verrouillage de la porte de protection à l'aide du signal INTERLOCK : L'entrée INTERLOCK_IN (borne CN6) est reliée en interne à l'entrée INTERLOCK_IN de la borne CN5. La sortie INTERLOCK_OUT est reliée à l'entrée INTERLOCK_IN de la connexion suivante. La sortie INTERLOCK_OUT (borne CN1) est reliée en interne à la borne CN6.

Montage

Les boîtiers de répartition eSM peuvent être montés sur des rails DIN standard ou sur des rails de type G.

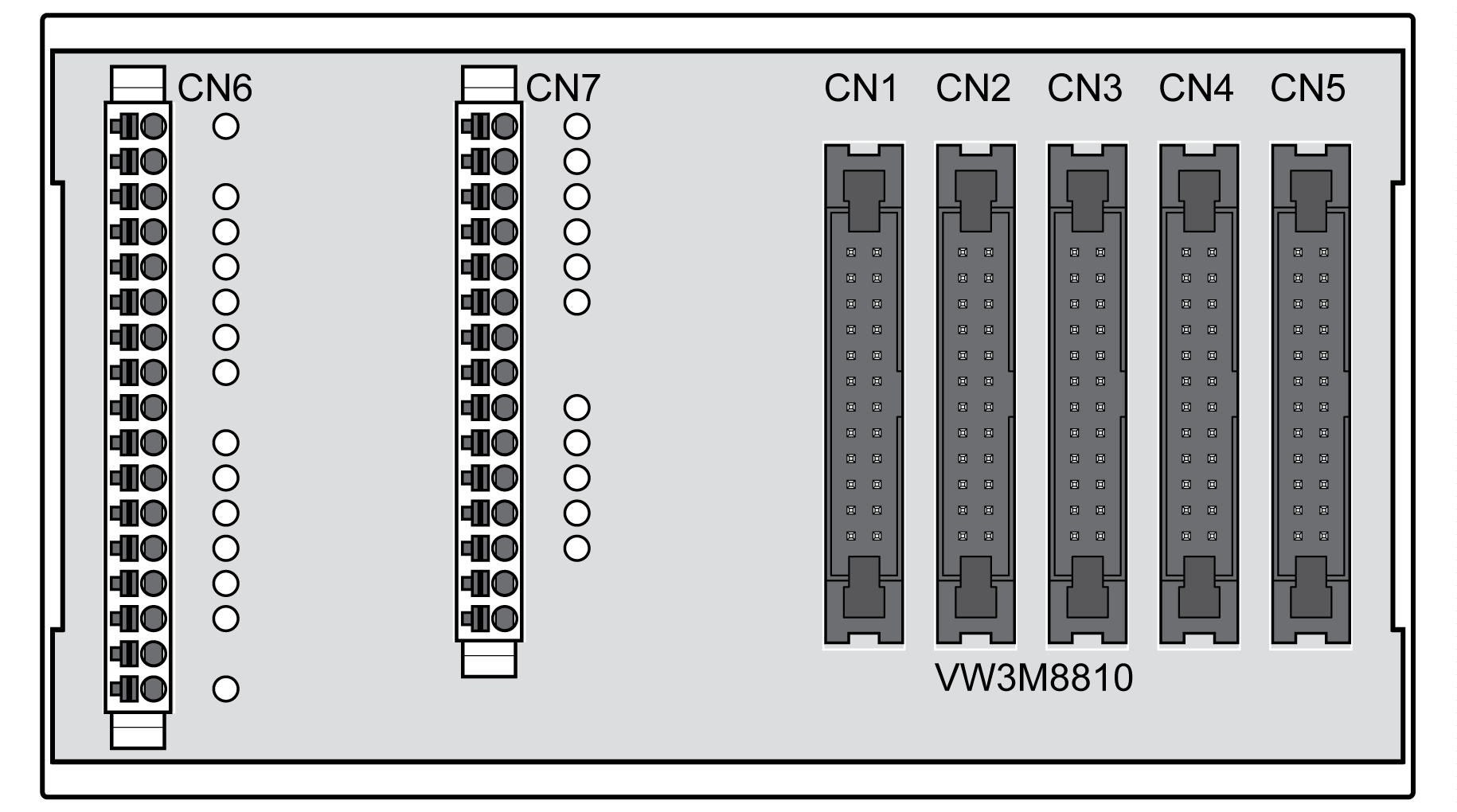

Boîtier de répartition eSM :

Bornes à ressort CN6 à CN7

Sections des bornes à ressort :

Caractéristique	Unité	Valeur
Section de fil pour câbles rigides et souples	[mm²] (AWG)	0,2 à 1,5 (AWG24 à AWG16)
Section de raccordement pour câble souple avec embout sans collerette plastique	[mm²] (AWG)	0,25 à 1,5 (AWG22 à AWG16)
Section de raccordement pour câble souple avec embout avec collerette plastique	[mm²] (AWG)	0,25 à 0,75 (AWG22 à AWG20)

Caractéristique

Unité

Valeur

Section de fil pour câbles rigides et souples

[mm²]

(AWG)

0,2 à 1,5

(AWG24 à AWG16)

Section de raccordement pour câble souple avec embout sans collerette plastique

[mm²]

(AWG)

0,25 à 1,5

(AWG22 à AWG16)

Section de raccordement pour câble souple avec embout avec collerette plastique

[mm²]

(AWG)

0,25 à 0,75

(AWG22 à AWG20)

Connexion CN6

Broche	Signal	Niveau actif	Explication	E/S
01	ESM24VDC	-	Alimentation module de sécurité eSM	-
02	ESM0VDC	-	Potentiel de référence alimentation module de sécurité eSM	-
03	ESMSTART	1	Signal de démarrage/redémarrage	I
04	ESTOP_A	0	Demande d'arrêt d'urgence, voie A	I
05	GUARD_A	1	Porte de protection, voie A	I
06	RELAY_OUT_A_1	1	Relais, voie A (commutation de charges externes), raccordement à CN1	O
07	AUXOUT1_1	1	Sortie d'état non liée à la sécurité 1, raccordement interne à CN1	O
08	CCM24V_OUT_A_1	1	Alimentation équipement/capteur d'entrée, voie A, raccordement interne à CN1	O
09	CCM24V_OUT_A_1	1	Alimentation équipement/capteur d'entrée, voie A, raccordement interne à CN1	O
10	INTERLOCK_IN_5	0	Entrée d'ouverture du dispositif de verrouillage de porte de protection, raccordement interne à CN5	I
11	ESTOP_B	0	Demande d'arrêt d'urgence, voie B	I
12	GUARD_B	1	Porte de protection, voie B	I
13	RELAY_OUT_B_1	1	Relais, voie B (commutation de charges externes), raccordement interne à CN1	O
14	AUXOUT2_1	1	Sortie d'état non liée à la sécurité 2, raccordement interne à CN1	O
15	CCM24V_OUT_B_1	1	Alimentation équipement/capteur d'entrée, voie B, raccordement interne à CN1	O
16	CCM24V_OUT_B_1	1	Alimentation équipement/capteur d'entrée, voie B, raccordement interne à CN1	O
17	INTERLOCK_OUT_1	0	Dispositif de verrouillage de porte de protection, raccordement interne à CN1	O

Connexion CN7

Broche	Signal	Niveau actif	Explication	E/S
1	GUARD_ACK	1	Bouton-poussoir acquitter/réinitialiser	I
2	SETUPMODE_A	1	Activation du mode de fonctionnement Configuration de la machine, voie A	I
3	RELAY_OUT_A_2	1	Relais, voie A (commutation de charges externes), raccordement interne à CN2	O
4	SETUPENABLE_A	1	Dispositif d'activation, voie A	I
5	AUXOUT1_2	1	Sortie d'état non liée à la sécurité 1, raccordement interne à CN2	O
6	AUXOUT1_3	1	Sortie d'état non liée à la sécurité 1, raccordement interne à CN3	O
7	CCM24V_OUT_A_1	1	Alimentation équipement/capteur d'entrée, voie A, raccordement interne à CN1	O
8	CCM24V_OUT_A_1	1	Alimentation équipement/capteur d'entrée, voie A, raccordement interne à CN1	O
9	SETUPMODE_B	1	Activation du mode de fonctionnement Configuration de la machine, voie B	I
10	RELAY_OUT_B_2	1	Relais, voie B (commutation de charges externes), raccordement interne à CN2	O
11	SETUPENABLE_B	1	Dispositif d'activation, voie B	I
12	AUXOUT2_2	1	Sortie d'état non liée à la sécurité 2, raccordement interne à CN2	O
13	AUXOUT2_3	1	Sortie d'état non liée à la sécurité 2, raccordement interne à CN3	O
14	CCM24V_OUT_B_1	1	Alimentation équipement/capteur d'entrée, voie B, raccordement interne à CN1	O
15	CCM24V_OUT_B_1	1	Alimentation équipement/capteur d'entrée, voie B, raccordement interne à CN1	O

Connexions CN1 à CN5

Le brochage des connecteurs 24 broches correspond à celui du module de sécurité eSM. Reportez-vous à la section Connexion des entrées et des sorties.

Pour plus d'informations sur les câbles et boîtiers de répartition à utiliser avec le module de sécurité eSM, reportez-vous à la section Accessoires et pièces de rechange.
