Démarrage/redémarrage automatique

Généralités

Dans le cas d'un démarrage/redémarrage automatique, le module de sécurité eSM n'exige pas d'impulsion de démarrage, mais un signal 24 Vcc statique à l'entrée ESMSTART.

Dans le cas d'une configuration de démarrage/redémarrage automatique, le module de sécurité eSM vérifie que le niveau est 1 à l'entrée ESMSTART.

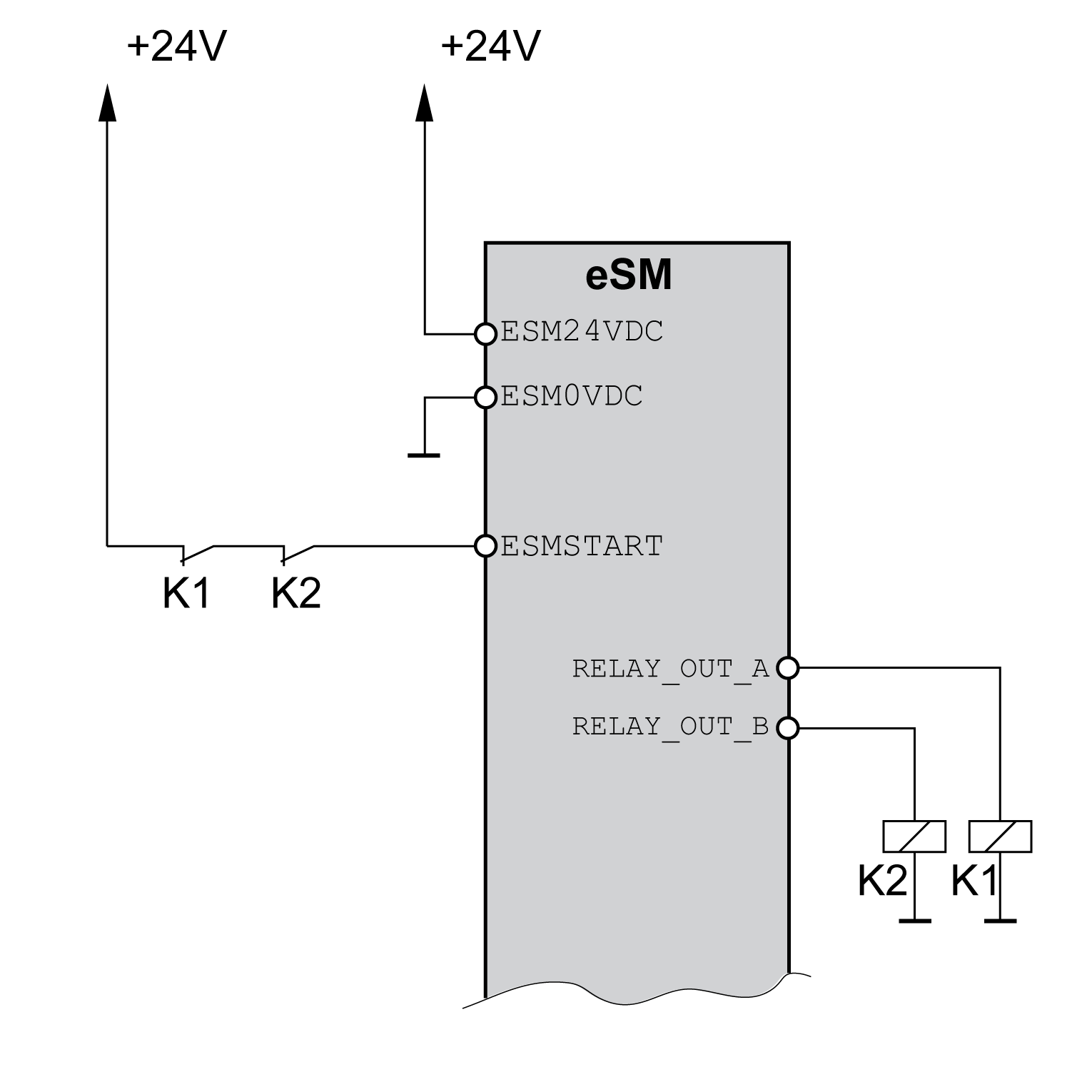

Si les contacts normalement fermés à guidage forcé des contacteurs de puissance connectés en série à l'entrée ESMSTART ne sont pas fermés, l'activation de l'étage de puissance reste inhibé même en cas de configuration de démarrage/redémarrage automatique.

Délai de démarrage automatique

Le délai fixé peut être utilisé pour démarrer plusieurs modules de sécurité eSM interconnectés en même temps. Les entrées ESMSTART des modules eSM doivent être connectées en parallèle (via le boîtier de répartition eSM par exemple).

Chaque contacteur de puissance muni de contacts normalement fermés à guidage forcé est connecté aux deux entrées RELAY_A et RELAY_B de l'un des modules de sécurité eSM interconnectés. Le signal de démarrage/redémarrage est fourni aux entrées ESMSTART des autres modules de sécurité eSM via les contacts normalement fermés à guidage forcé des deux contacteurs de puissance connectés en série.

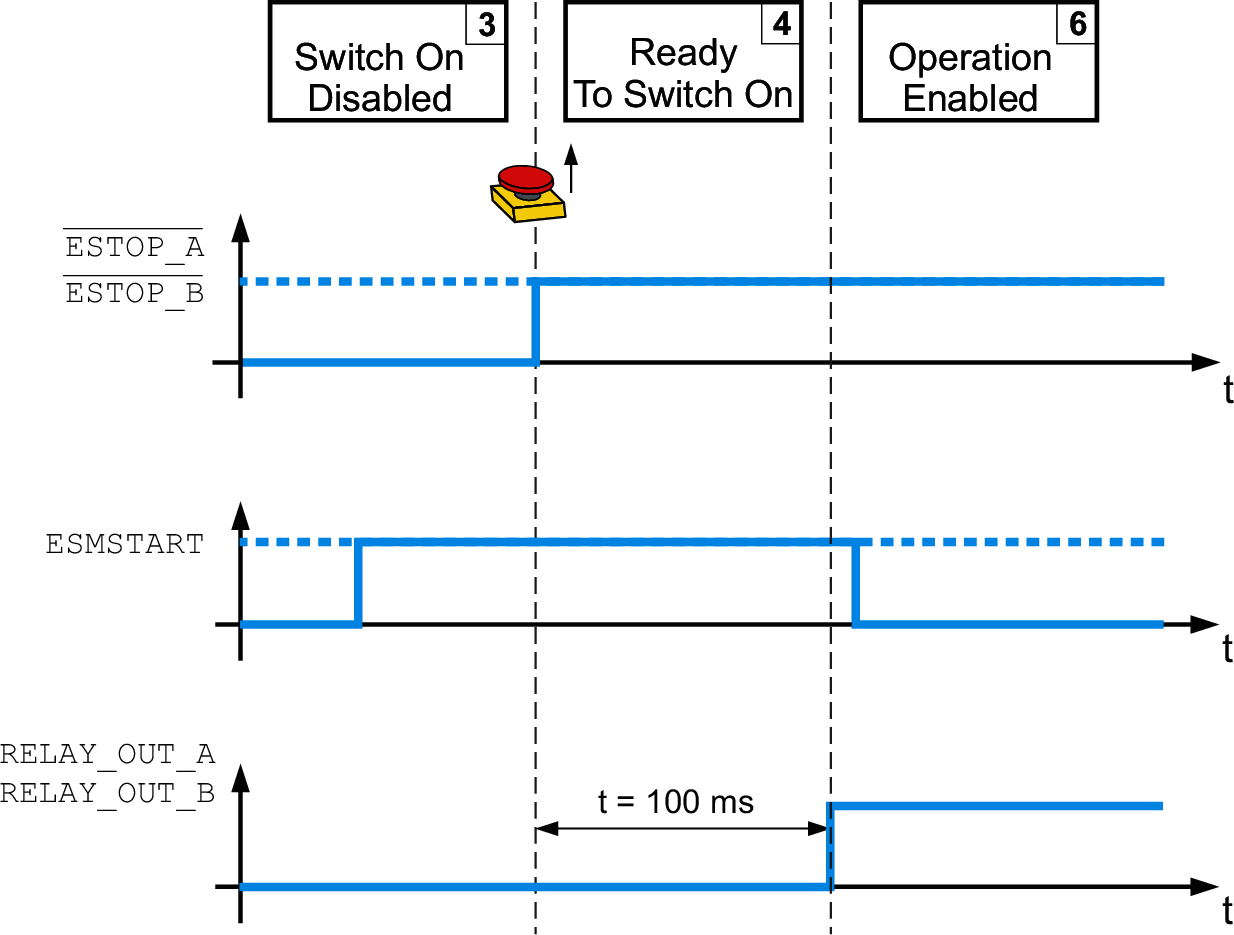

Le signal de démarrage/redémarrage est disponible pendant 100 ms aux entrées ESMSTART des modules de sécurité eSM. Les modules de sécurité eSM connectés disposent de ce délai pour reconnaître le signal de démarrage. Passé ce délai, les deux contacteurs de puissance aux sorties RELAY_A et RELAY_B se commutent. Les contacts normalement fermés interrompent le signal de démarrage/redémarrage.

Acquittement d'erreur :

Si une erreur ne peut être acquittée simultanément pour les modules de sécurité eSM interconnectés, elle doit être acquittée en dernier lieu au niveau du module de sécurité eSM qui contrôle les contacteurs de puissance.
