MC_WriteDigitalOutput

Description fonctionnelle

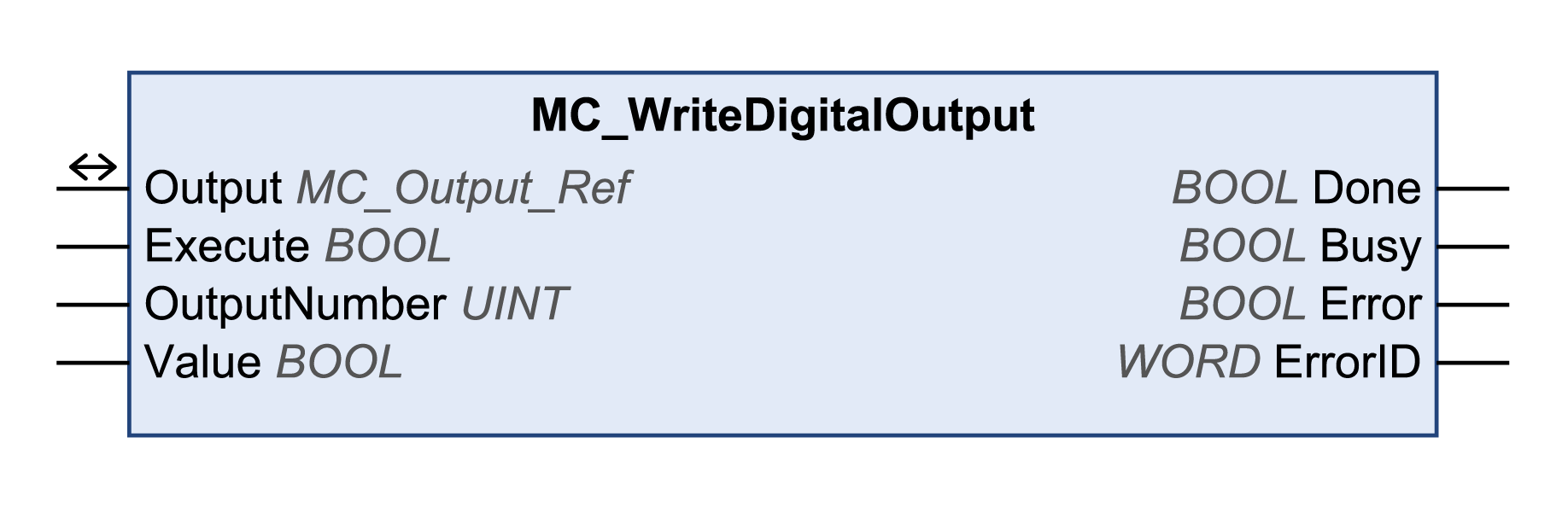

Ce bloc fonction définit l'état d'une sortie numérique.

Nom de la bibliothèque : GMC Independent PLCopen MC

Espace de noms : GIPLC

Entrée	Type de données	Description
Execute	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE. Un front montant sur l'entrée Execute est ignoré pendant l'exécution du bloc fonction.
OutputNumber	UINT	Valeur par défaut : 1 ATV320: Plage de valeurs : 1...3 1: Relay1 2: Relay2 3: LO1 ATV340/ATV6••/ATV9••: Plage de valeurs : 1...10 1: Relay1 2: Relay2 3: Relay3 4: Relay4 (avec carte d'extension) 5: Relay5 (avec carte d'extension) 6: Relay6 (avec carte d'extension) 7: DQ1 (ATV340 et ATV9•• uniquement) 8: DQ2 (ATV340 uniquement) 9: DQ11 (avec carte d'extension) 10: DQ12 (avec carte d'extension) LXM32A/LXM32ICAN: Plage de valeurs : 1...2 1: DQ0 2: DQ1 LXM32M: Plage de valeurs : 1...5 1: DQ0 2: DQ1 3: DQ2 4: DQ10 (avec module IOM1) 5: DQ11 (avec module IOM1) Variateurs intégrés Lexium ILA, ILE et ILS: Plage de valeurs : 1...4 1: LIO1 (EtherNet/IP, Modbus TCP), IO0 (CANopen) ... 4: LIO4 (EtherNet/IP, Modbus TCP), IO3 (CANopen)
Value	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : 0 V est écrit dans la sortie de signal sélectionnée. TRUE : 24 V est écrit dans la sortie de signal sélectionnée.

Entrée

Type de données

Description

Execute

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE.

Un front montant sur l'entrée Execute est ignoré pendant l'exécution du bloc fonction.

OutputNumber

UINT

Valeur par défaut : 1

ATV320:

Plage de valeurs : 1...3

ATV340/ATV6••/ATV9••:

Plage de valeurs : 1...10

LXM32A/LXM32ICAN:

Plage de valeurs : 1...2

LXM32M:

Plage de valeurs : 1...5

Variateurs intégrés Lexium ILA, ILE et ILS:

Plage de valeurs : 1...4

Value

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

Sortie	Type de données	Description
Done	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. TRUE : exécution terminée sans erreur détectée.
Busy	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction n'est pas exécuté. TRUE : le bloc fonction est en cours d'exécution.
Error	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.
ErrorID	WORD	Renvoie la valeur d'un code de diagnostic. Reportez-vous au chapitre Codes de diagnostic de la bibliothèque. Si la valeur est égale à 0 et si la sortie Error de ce bloc fonction est définie sur TRUE, le code de diagnostic peut être lu via la sortie AxisErrorID du bloc fonction MC_ReadAxisError.

Entrée/sortie	Type de données	Description
Output	MC_Output_Ref	Output est un type de données spécial pour les sorties numériques et analogiques (le cas échéant). Le type de données correspond à la référence d'axe à partir de la configuration de l'équipement (instance) auquel appartiennent les sorties (identique à Axis). Dans le cas de blocs fonction fournis pour l'écriture et la lecture des entrées numériques, Output remplace la sortie Axis.
