Montage des capteurs

Présentation

L'utilisation de capteurs peut fournir une protection contre certains dangers tels que la collision avec une butée mécanique due à des valeurs de référence incorrectes.

Pour les capteurs inductifs, il est nécessaire de monter une plaque de détection sur le chariot. Des taraudages de fixation sont prévus de chaque côté du chariot.

Warning_Color.gifAVERTISSEMENT

PERTE DE CONTROLE

oAssurez-vous que des capteurs sont installés si l'analyse des risques de votre application conclut qu'ils sont nécessaires.

oVérifiez la connexion correcte des capteurs.

oVérifiez que les capteurs sont montés suffisamment loin de la butée mécanique pour ménager une distance de freinage suffisante.

oVérifiez que les capteurs sont correctement paramétrés et fonctionnent bien.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

NOTE : Si possible, utilisez des contacts normalement fermés comme capteurs pour qu'une rupture de fil puisse être signalée en tant qu'erreur.

Matériel de fixation pour le montage de capteurs

Vous montez un capteur sur le profilé de l'axe à l'aide d'un support de capteur. Le profilé de l'axe présente une rainure en T pour le support de capteur. Cette rainure comporte des découpes au niveau des deux blocs d'extrémité pour permettre d'insérer les éléments de fixation. En outre, le support de capteur a un ergot aux deux extrémités pour empêcher la rotation du capteur dans la rainure en T.

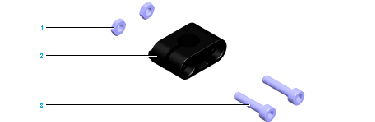

Le graphique suivant présente les composants d'un support de capteur :




1   Ecrous de fixation*

2   Support de capteur

3   Vis six pans

* Pour fixer le capteur dans le support et le support dans la rainure en T.

Conditions requises

Le montage de capteurs nécessite les outils suivants :

oJauge d'épaisseur

oClé dynamométrique avec douille six pans

Pour les pièces appropriées, reportez-vous à la section Equipements et accessoires de rechange.

Présentation de la procédure

Pour chaque capteur, les procédures suivantes doivent être effectuées :

oPréparation du montage du capteur

oMontage de la plaque de détection

oMontage du support de capteur

oMontage du capteur sur son support

Préparation du montage du capteur

Etape

Action

1

Vérifiez que le capteur présente le type et la fonction corrects.

2

Vérifiez que votre contrôleur et votre interface sont convenables pour ce capteur.

3

Nettoyez toutes les pièces.

4

Inspectez toutes les pièces pour vérifier qu'elles ne sont pas endommagées.

AVIS

FONCTIONNEMENT IMPREVU DE L’EQUIPEMENT

oRemplacez immédiatement toute pièce endommagée.

oNettoyez tous les composants avant assemblage et utilisation.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Montage de la plaque de détection

Etape

Action

1

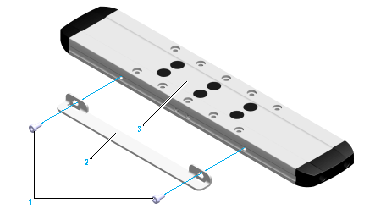

Fixez la plaque de détection (2) au chariot (3) à l'aide de deux vis (1). Utilisez le couple de serrage standard.

NOTE :

oAlignez la plaque de détection sur le chariot pour avoir la même distance de détection des deux côtés.

oMontez la plaque de détection sur le côté du chariot qui est facilement accessible pour les opérations d'entretien.






Montage du support de capteur

Etape

Action

1

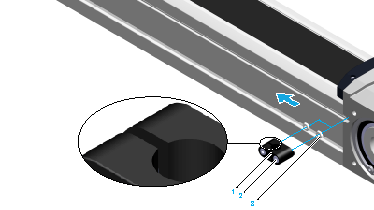

Insérez chaque écrou (3) dans la rainure en T au niveau de la découpe.






NOTE : La rainure du support de capteur doit être dirigée vers le chariot.

2

Positionnez le support de capteur (1) avec les deux vis sur les écrous. Laissez les deux vis desserrées.

3

Faites glisser le support de capteur jusqu'à la position du capteur et serrez la vis (2). Pour plus d'informations, reportez-vous au schéma coté de l'axe concerné dans la section Données mécaniques.

Couple de serrage : 0,3 Nm (2.66 lbf-in).

Montage du capteur sur son support

Avant de monter le capteur, réfléchissez à la distance de détection :

NOTE : Comme le capteur a un fonctionnement inductif, la surface de détection doit être située à une distance spécifique de la plaque de détection. Cette distance de détection est de 0,5 +/- 0,1 mm (0.00197 +/- 0.00039 in).

Etape

Action

1

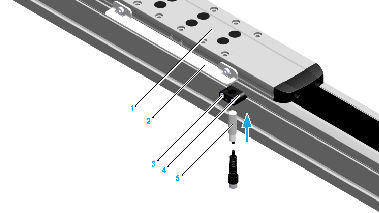

Déplacez le chariot (1) jusqu'à ce que la plaque de détection (2) soit positionnée au-dessus du support de capteur (4).






2

Faites glisser le capteur (5) dans l'ouverture du support jusqu'à obtenir la distance de détection voulue. Utilisez une jauge d'épaisseur pour mesurer la distance de détection.

3

Serrez la vis (3) pour fixer le capteur.

Couple de serrage : 0,3 Nm (2.66 lbf-in).

4

Vérifiez que la distance de détection est correcte à l'aide de la jauge d'épaisseur.

5

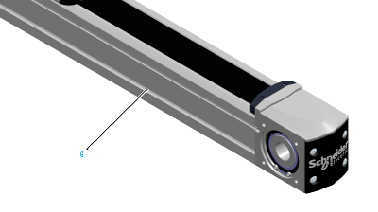

Acheminez le câble du capteur dans la rainure en T (6).






NOTE :

oLa rainure en T peut accueillir jusqu'à trois câbles de capteur. Pour les pièces appropriées, reportez-vous à la section Equipements et accessoires de rechange.

oSi les rainures en T latérales sont utilisées pour l'installation de l'axe, le câble de capteur ne peut pas y être complètement acheminé.
