Pour monter l'axe sur la surface d'installation, utilisez des brides de serrage (fixation latérale) ou des écrous de rainures (fixation par le dessous ou latérale) pour les rainures en T du profilé d'axe.
Si les rainures en T latérales sont utilisées pour l'installation, le câble de capteur ne peut pas y être acheminé.
Pour plus d'informations sur les brides de serrage et les écrous de rainures appropriés, reportez-vous à la section Equipements et accessoires de rechange.
|
|
|
MASSE IMPORTANTE OU CHUTE DE PIECES |
|
oLors du montage de l'ensemble axe, utilisez une grue appropriée ou d'autres engins de levage adéquats si le poids du produit le nécessite. oUtilisez l'équipement de protection individuel requis (chaussures, lunettes et gants de protection par exemple). oMontez l'unité axe de telle sorte (couple de serrage, vis de fixation) que les pièces ne puissent pas se desserrer, même sous l'effet de chocs ou de vibrations. oPrenez toutes les mesures nécessaires pour empêcher les mouvements imprévus des ensembles axe linéaires montés en position verticale ou inclinée. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
AVIS |
|
INSTALLATION INCORRECTE |
|
oSi des moteurs de section transversale supérieure à celle du corps de l'axe sont utilisés, l'ensemble axe doit être soutenu ou la surface d'installation doit être découpée de manière appropriée. oPlus la charge ou les demandes concernant la précision de course sont importantes, moins longue doit être la distance entre les écrous de rainure ou les brides de serrage. oNe montez pas l'ensemble axe au niveau des blocs d'extrémité. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
La longueur de l'axe peut avoir un impact sur sa précision de fonctionnement. Un axe long risque de se courber plus facilement, ce qui peut entraîner une réduction de la précision. Lorsque vous installez l'axe, assurez-vous que l'axe est en contact total avec la surface d'installation.
Les blocs d'extrémité dépassent du profilé de l'axe. Les blocs d'extrémité ne doivent pas être les seuls éléments soutenus par la surface d'installation.
Le profilé d'axe du Lexium série PAS4•B est en aliminium extrudé. L'axe peut être monté sur un cadre à l'aide de brides de serrage ou d'écrous appropriés pour les rainures en T du profilé.
Les rainures en T sont situées sur :
oles deux côtés du profilé de l'axe
ola partie inférieure du profilé de l'axe

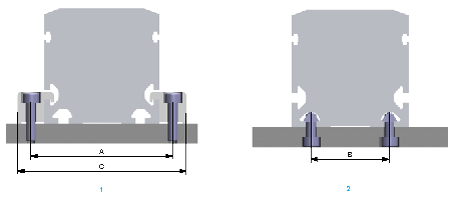

1 Fixation à l'aide de brides de serrage
2 Fixation à l'aide d'écrous de rainures
Lorsque vous installez l'axe, tenez compte de l'expacement des trous taraudés pour les écrous ou les vis de rainures.
Le tableau suivant indique la distance entre les trous taraudés ainsi que les vis appropriées :
|
Description |
Paramètre |
Unité |
Valeur |
|||
|---|---|---|---|---|---|---|
|
PAS41 |
PAS42 |
PAS43 |
PAS44 |
|||
|
Espacement des trous taraudés(1) |
A |
mm (in) |
54 (2.13) |
74 (2.9) |
96 (3.8) |
130 (5.1) |
|
B |
20 (0.79) |
40 (1.57) |
50 (1.97) |
70 (2.76) |
||
|
Largeur des brides de serrage |
C |
68 (2.7) |
88 (3.46) |
112 (4.4) |
150 (5.9) |
|
|
Type d'écrou de rainure |
– |
5 (0.197) |
5 (0.197) |
6 (0.236) |
8 (0.315) |
|
|
Vis – ISO 4762 |
– |
– |
M5 |
M5 |
M6 |
M6 / M8 |
|
(1) Pour plus d'informations, reportez-vous au schéma coté approprié dans la section Données mécaniques. |
||||||
NOTE : Pour PAS42 / PAS43 : les rainures en T de la partie inférieure du profilé d'axe ne sont pas symétriques.
Le tableau suivant indique les distances maximum par côté, à charge moyenne, pour le montage de l'axe à l'aide de brides de serrage ou d'écrous de rainures :
|
Matériel de fixation |
Unité |
Valeur |
|||
|---|---|---|---|---|---|
|
PAS41 |
PAS42 |
PAS43 |
PAS44 |
||
|
Brides de serrage |
mm (in) |
400 (15.7) |
600 (23.6) |
800 (31.5) |
1000 (39) |
|
Ecrous de rainures |
400 (15.7) |
600 (23.6) |
800 (31.5) |
1000 (39) |
|
NOTE : Plus la charge ou les demandes concernant la précision de course sont importantes, moins longue doit être la distance entre les écrous de rainure ou les brides de serrage.
Le montage de l'ensemble axe nécessite les outils suivants :
oJeu de clés à six pans
oClé dynamométrique avec jeu de douilles pour six pans creux
oComparateur
NOTE : N'utilisez pas de clés hexagonales à tête sphérique. Un couple excessif peut casser la tête spérique, ce qui rend l'extraction de la vis difficile.
Pour les pièces appropriées, reportez-vous à la section Equipements et accessoires de rechange.
NOTE : Lors du montage de l'axe, gardez à l'esprit qu'il doit être accessible pour les opérations de maintenance.
|
Etape |
Action |
|---|---|
|
1 |
Assurez-vous que la planéité de la surface d'installation respecte la tolérance maximale de 0,1 mm/m (0.0012 in/ft). |
|
2 |
Positionnez délicatement l'axe sur sa surface d'installation. |
|
3 |
Serrez les vis de fixation des brides de serrage ou des écrous de rainures avec un couple faible. |
|
4 |
Définissez un plan de référence le long du profilé de l'axe. |
|
5 |
Placez un comparateur sur le chariot. |
|
6 |
Déplacez le chariot et relevez la déviation par rapport au plan de référence sur l'ensemble de la course. |
|
7 |
Corrigez les déviations via l'alignement de l'axe et le serrage approprié des vis. NOTE : Respectez les couples de serrage standard. |
