Modèle d'état de base PackML

Présentation

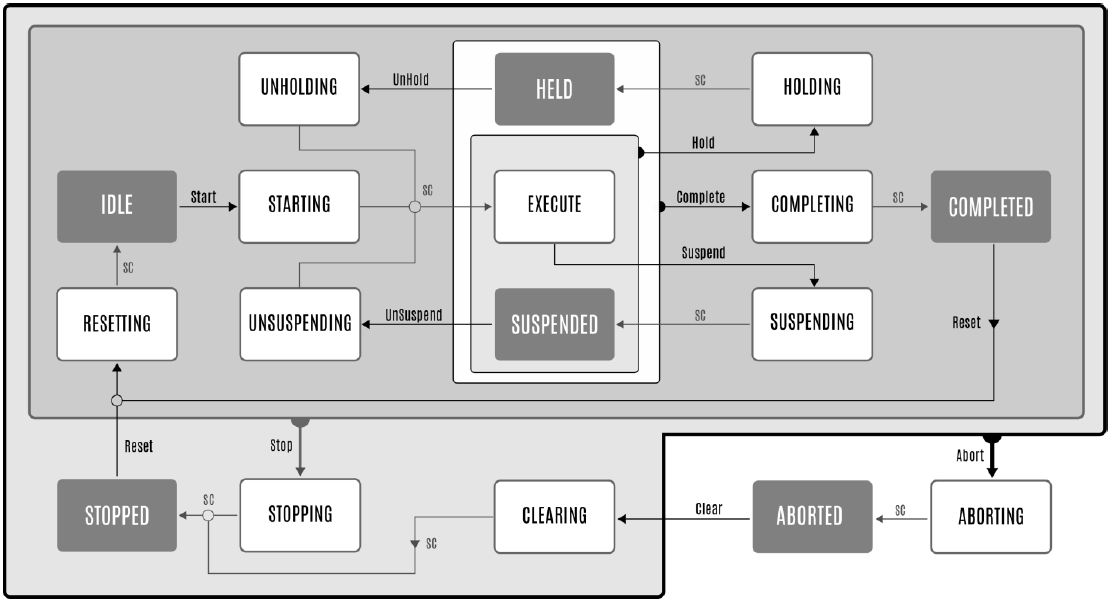

Le schéma suivant illustre le modèle d'état de base PackML selon ANSI/ISA TR88.00.02 – 2022. Le modèle d'état de base représente l'ensemble complet des états, commandes d'état et transitions d'état définis.

SC : Etat terminé (transition d'un état d'action sur fond blanc à l'état suivant sur fond gris)
