AND

Vue d'ensemble

Opérateur de chaîne de bits IEC servant à réaliser une opération AND bit à bit sur des opérandes de type bit.

Si chaque bit d'entrée est sur 1, le bit résultant est aussi sur 1. Sinon, il est égal à 0.

Types autorisés

• BOOL

• BYTE

• WORD

• DWORD

• LWORD

Exemple en langage IL

Le résultat dans Var1 est 2#1000_0010.

Var1:BYTE;

LD     2#1001_0011
AND    2#1000_1010
ST     var1

Exemple en langage ST

var1 := 2#1001_0011 AND 2#1000_1010

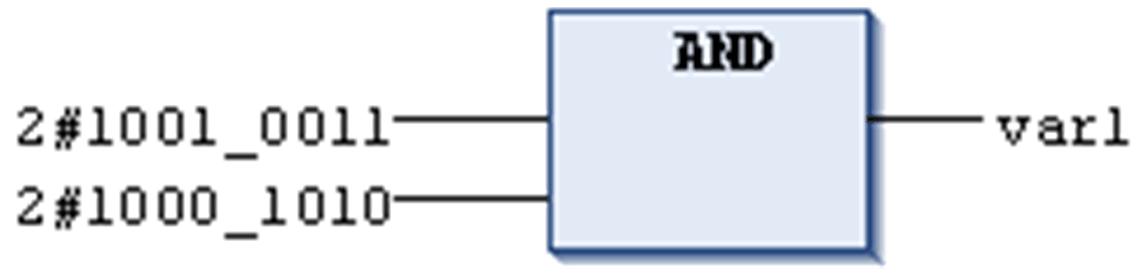

Exemple en langage FBD
