Commutateur rotatif

Présentation

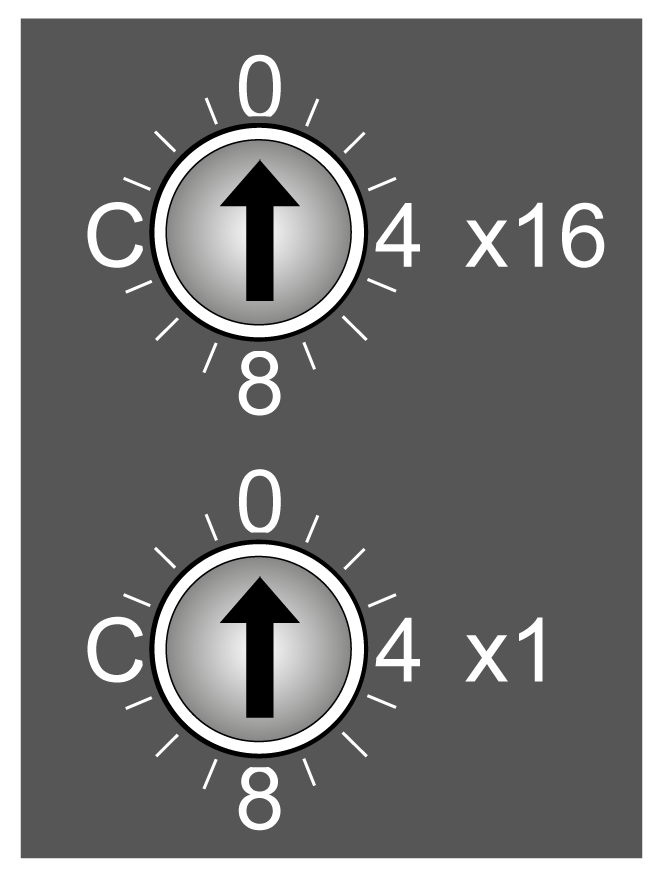

Les deux commutateurs rotatifs situés sur le panneau avant de l'équipement TM5 EtherNet/IP Fieldbus Interface servent à définir une adresse IP. Le réglage par défaut des commutateurs rotatifs est 0.

NOTE : Un nouveau réglage de commutateur rotatif n'est pris en compte qu'après la mise sous tension suivante.

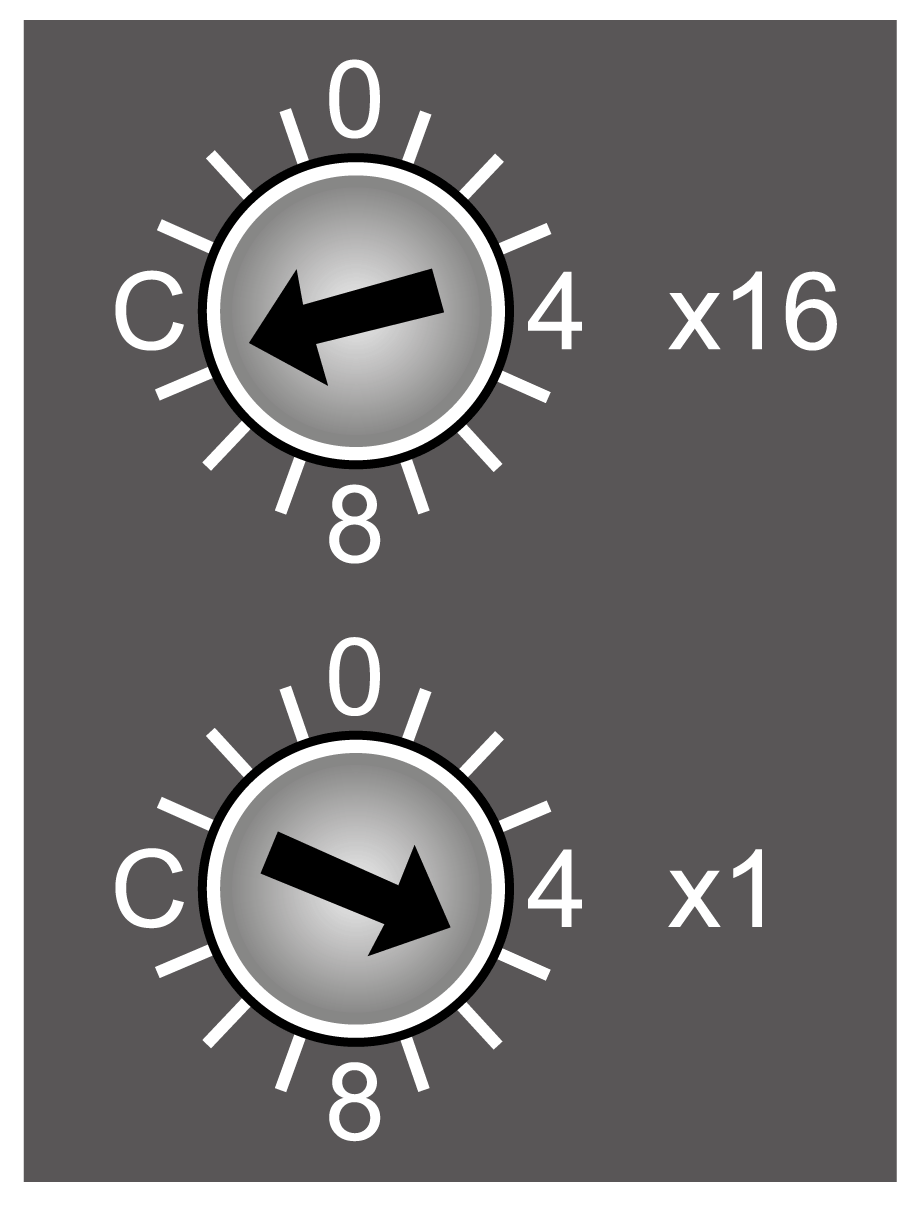

Exemple de positionnement des commutateurs rotatifs

L'illustration suivante montre un exemple de positionnement sur B5 (hex) = 181 (décimal) :

(x16) Commutateur rotatif d'ordre supérieur : réglé sur B (hex) = 11 (décimal)

(x1) Commutateur rotatif d'ordre inférieur : réglé sur 5 (hex) = 5 (décimal)

Valeur de position des commutateurs rotatifs = B5 (hex) = 11x16 + 1x5 = 181 (décimal)

Paramètres par défaut

Le tableau suivant indique les paramètres par défaut :

Paramètre

Valeur

Adresse IP

10.10.xxx.xxx (1)

Masque de sous-réseau

255.0.0.0

Passerelle

0.0.0.0

NetBios principal

-

NetBios secondaire

-

(1) Les deux derniers champs de l'adresse IP par défaut correspondent aux deux derniers octets hexadécimaux de l'adresse MAC de l'interface de bus de terrain.

NOTE : Une adresse MAC est toujours écrite au format hexadécimal et une adresse IP au format décimal. Convertissez l'adresse MAC au format décimal. Par exemple, si l'adresse MAC est 00.80.F4.01.80.F2, l'adresse IP par défaut est 10.10.128.242.
NOTE : Si l'adresse MAC se termine par 00 hex, l'adresse IP ne peut pas être zéro dans le dernier champ, mais 128. Par exemple, si l'adresse MAC est 00.80.F4.01.80.00, l'adresse IP par défaut est 10.10.128.128.
NOTE : La valeur de l'adresse MAC est indiquée sur la face avant de l'interface de bus de terrain.

Définition d'une adresse IP

Le réglage des commutateurs rotatifs doit être effectué avant :

  • La mise sous tension de l'interface de bus de terrain.

  • Le téléchargement de l'application.

Ce tableau décrit la configuration des commutateurs rotatifs :

Position des commutateurs rotatifs (hex)

Description

00

L'adresse IP stockée dans la mémoire Flash est utilisée.

01...7F

Règle l'interface de bus de terrain en mode DHCP pour cette plage. Un nom d'équipement est généré en fonction du réglage des commutateurs d'adresse réseau.

Nom d'équipement généré : "TM5NEIP1_" + position des commutateurs d'adresse.

Par exemple : 1F hex : "TM5NEIP1_31"

80...EF

Règle l'interface de bus de terrain en mode d'adresse IP fixe pour cette plage. L'adresse IP est lue dans la mémoire Flash et le dernier chiffre de l'adresse est modifié par la valeur des commutateurs rotatifs. L'adresse en mémoire Flash reste inchangée.

Par exemple : Adresse IP stockée : 10.10.34.02, commutateurs rotatifs : 80 hex => IP fixe 10.10.34.128

F0

Effacement de la mémoire flash.

F1...FC

Réservés.

FD

Réinitialise tous les paramètres de l'interface de bus de terrain à leurs valeurs par défaut lors du démarrage et lit les paramètres Ethernet dans la mémoire Flash.

FE

Réinitialise tous les paramètres de l'interface de bus de terrain à leurs valeurs par défaut lors du démarrage. Aucune valeur n'est lue dans la mémoire Flash. Les paramètres Ethernet correspondent aux valeurs par défaut.

FF

Réinitialise les paramètres Ethernet à leurs valeurs par défaut. Les autres paramètres de l'interface de bus de terrain sont lus dans la mémoire Flash.

Gérez les adresses IP avec soin, car chaque équipement du réseau requiert une adresse unique. Si plusieurs équipements ont la même adresse IP, le réseau et le matériel associé risquent de se comporter de manière imprévisible.

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
  • Vérifiez qu'un seul contrôleur maître est configuré sur le réseau ou la liaison distante.
  • Vérifiez que chaque équipement a une adresse unique.
  • Obtenez votre adresse IP auprès de l'administrateur système.
  • Vérifiez que l'adresse IP de l'équipement est unique avant de mettre le système en service.
  • N'attribuez pas la même adresse IP aux autres équipements du réseau.
  • Après avoir cloné une application comprenant des communications Ethernet, mettez à jour l'adresse IP pour qu'elle soit unique.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
NOTE : Cet équipement est préconfiguré avec l'adresse IP 10.10.xxx.xxx. Il est recommandé de s'assurer que l'administrateur système garde une trace de toutes les adresses IP attribuées sur le réseau et le sous-réseau et de l'informer de toutes les modifications apportées à la configuration.

Effacement de la mémoire flash

Etape

Action

1

Mettez hors tension le contrôleur de bus.

2

Réglez les commutateurs rotatifs sur F0 hex.

3

Remettez le contrôleur de bus sous tension.

4

Attendez que le voyant d'état Mod clignote en vert durant 5 secondes. La position des commutateurs rotatifs doit d'abord être réglée sur 00 hex, puis de nouveau sur F0 hex dans cette fenêtre de 5 secondes.

5

Attendez que le voyant d'état Mod clignote deux fois en rouge (la mémoire flash a été effacée).

6

Mettez hors tension le contrôleur de bus.

7

Réglez les commutateurs rotatifs sur la position souhaitée (00 hex - EF hex).

8

Remettez le contrôleur de bus sous tension.

Résultat : Le contrôleur de bus démarre sur la nouvelle position des commutateurs rotatifs.

Application de l'adresse IP via DHCP

Le serveur DHCP fournit l'adresse IP à l'interface de bus de terrain. Le commutateur rotatif doit être placé dans la plage 01...7F (1...127) pour correspondre au nom DHCP utilisé et obtenir l'adresse IP.

Application manuelle de l'adresse IP

Les paramètres Ethernet peuvent être modifiés de plusieurs manières :

Lorsque l'adresse IP est définie à l'aide de l'objet TCP/IP, la nouvelle adresse est enregistrée dans la mémoire Flash si l'attribut 3 (contrôle de configuration) de l'objet TCP/IP est défini sur 0.

Les modifications apportées aux attributs de l'objet TCP/IP sont automatiquement stockées dans la mémoire Flash. Qu'elle soit modifiée par le serveur Web ou par l'objet TCP/IP, la nouvelle adresse IP est appliquée après un cycle d'alimentation de l'interface de bus de terrain si les commutateurs rotatifs sont en position 00.
