SystemControl - Description fonctionnelle

Présentation

Type :	Bloc fonction
Disponible à partir de :	V2.0.3.0

Description fonctionnelle

Le bloc fonction SystemControl renvoie l’état de l’avatar du système.

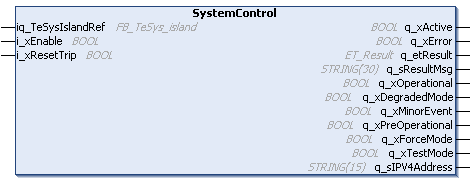

Interface

Entrée	Type de données	Description
iq_TeSysIslandRef	FB_TeSys_island	Référence à l’équipement TeSys island.
i_xEnable	BOOL	Un front montant sur l'entrée i_xEnable lance l’échange des données cycliques entre le bloc fonction et l’avatar sélectionné. Tant que i_xEnable a la valeur TRUE, les données cycliques sont échangées lors de chaque cycle du contrôleur. Un front descendant sur l'entrée i_xEnable arrête l'échange de données. Consultez la section Fonctionnement des blocs fonction avec l’entrée i_xEnable.
i_xResetTrip	BOOL	Déclenche la réinitialisation des déclenchements de tous les avatars configurés.

Sortie	Type de données	Description
q_xActive	BOOL	Si le bloc fonction est actif, cette sortie est TRUE.
q_xError	BOOL	Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.
q_etResult	ET_Result	Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.
q_sResultMsg	STRING[30]	Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.
q_xOperational	BOOL	Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Opérationnel. Pour des informations détaillées sur les états des machines, consultez le document TeSys island - Guide d'utilisation.
q_xDegradedMode	BOOL	Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Dégradé.
q_xMinorEvent	BOOL	Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Evénement mineur.
q_xPreoperational	BOOL	Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Préopérationnel.
q_xForceMode	BOOL	Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Forcer.
q_xTestMode	BOOL	Si cette sortie est réglée sur TRUE, l’avatar du système est en mode Tester.
q_sIPV4Address	STRING[15]	Adresse IP du coupleur de bus (lue à partir de l’équipement TeSys island dans le logiciel EcoStruxure Machine Expert lors de l’initialisation).

NOTE : L’adresse IP est également fournie sous forme de propriété de l’équipement TeSys island. L’adresse IP est mise à jour lors de l'initialisation de l’application.

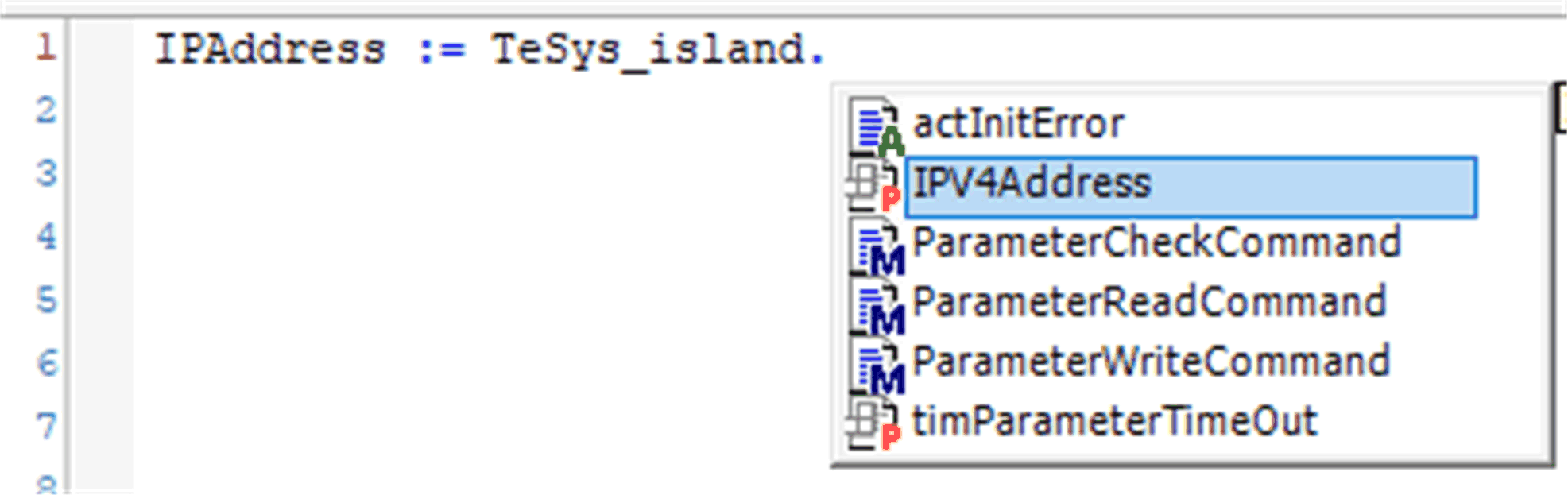

Exemple :
