SystemEnergyBasic - Description fonctionnelle

Présentation

Type :	Bloc fonction
Disponible à partir de :	V2.0.3.0

Description fonctionnelle

Le bloc fonction SystemEnergyBasic renvoie les informations énergétiques de l’avatar du système, réinitialise les registres énergétiques de l’avatar du système et définit les valeurs énergétiques préréglées de l’avatar du système.

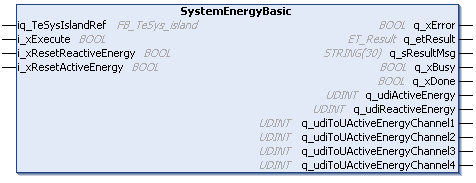

Interface

Entrée	Type de données	Description
iq_TeSysIslandRef	FB_TeSys_island	Référence à l’équipement TeSys island.
i_xExecute	BOOL	Sur un front montant de cette entrée, le bloc fonction lance l’exécution. Les sorties q_xDone, q_xError, q_etResult et q_etResultMsg sont réinitialisées avec le front descendant de l’entrée i_xExecute. Consultez la section Fonctionnement des blocs fonction avec l'entrée i_xExecute.
i_xResetReactiveEnergy	BOOL	Si cette entrée est réglée sur TRUE, la valeur du paramètre q_udiReactiveEnergy est réinitialisée.
i_xResetActiveEnergy	BOOL	Si cette entrée est réglée sur TRUE, la valeur du paramètre q_udiActiveEnergy est réinitialisée.

Sortie	Type de données	Description
q_xError	BOOL	Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.
q_etResult	ET_Result	Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.
q_sResultMsg	STRING[30]	Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.
q_xBusy	BOOL	Si cette sortie est TRUE, le bloc fonction est en cours d'exécution.
q_xDone	BOOL	Si cette sortie est TRUE, l'exécution s'est effectuée correctement.
q_udiActiveEnergy	UDINT	Valeur énergétique active totale de tous les avatars du système pour lesquels le Contrôle énergétique est activé. (Unité : Wh)
q_udiReactiveEnergy	UDINT	Valeur énergétique réactive totale de tous les avatars du système pour lesquels le Contrôle énergétique est activé. (Unité : Wh)
q_udiToUActiveEnergyChannel1	UDINT	Voie 1 : Renvoie la valeur de l'énergie active totale en temps d'utilisation qui s'est accumulée pendant l'état activé/actif de la voie.
...	...	...
q_udiToUActiveEnergyChannel4	UDINT	Voie 4 : Renvoie la valeur de l'énergie active totale en temps d'utilisation qui s'est accumulée pendant l'état activé/actif de la voie.
