PowerInterface - Description fonctionnelle

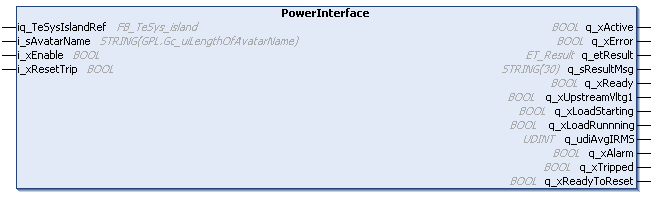

Bloc fonction

V2.0.3.0

Référence à l’équipement TeSys island.

Référence à l’avatar défini dans la configuration TeSys island.

Un front montant sur l'entrée i_xEnable lance l’échange des données cycliques entre le bloc fonction et l’avatar sélectionné. Tant que i_xEnable a la valeur TRUE, les données cycliques sont échangées lors de chaque cycle du contrôleur. Un front descendant sur l'entrée i_xEnable arrête l'échange de données. Consultez la section Fonctionnement des blocs fonction avec l’entrée i_xEnable.

Si cette entrée est réglée sur TRUE, un événement de déclenchement d'avatar est réinitialisé.

Si le bloc fonction est actif, cette sortie est TRUE.

Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.

Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.

Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.

Indique TRUE si l’avatar est prêt à recevoir des commandes.

Si cette sortie est réglée sur TRUE, l’avatar a détecté que l’alimentation principale en amont du premier équipement est présente (disjoncteur fermé).

Si cette sortie est réglée sur TRUE, le moteur est en phase de démarrage.

Si cette sortie est réglée sur TRUE, une commande Run ou Close a été exécutée et le courant circule au niveau des pôles (équivalent à un moteur en fonctionnement, mais également pour les avatars autres que des moteurs).

Indique le courant moyen sur la durée de vie qui a été mesuré par l'équipement.

(Unité : mA)

Si cette sortie est réglée sur TRUE, un événement de protection a été détecté par l'avatar.

Si cette sortie est réglée sur TRUE, un événement de déclenchement de protection a été détecté par l’avatar.

Si cette sortie est réglée sur TRUE, l’avatar satisfait les conditions de réinitialisation des déclenchements et peut être réinitialisé à l’aide d’une commande de réinitialisation des déclenchements.
