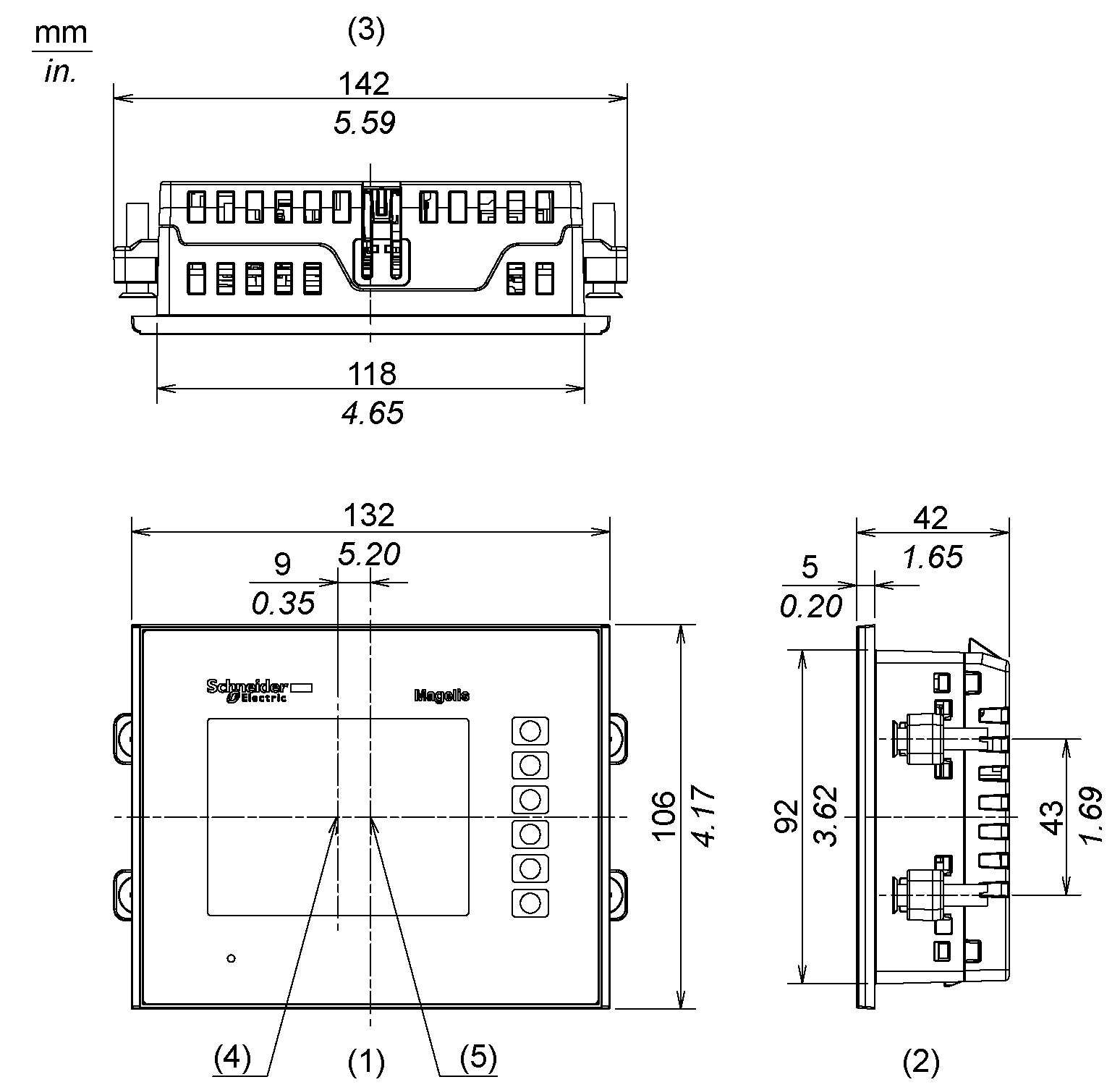

1 Avant
2 Côté droit
3 Dessus
4 Centre de la zone d'affichage
5 Centre du produit
Installation à l'aide des attaches de montage

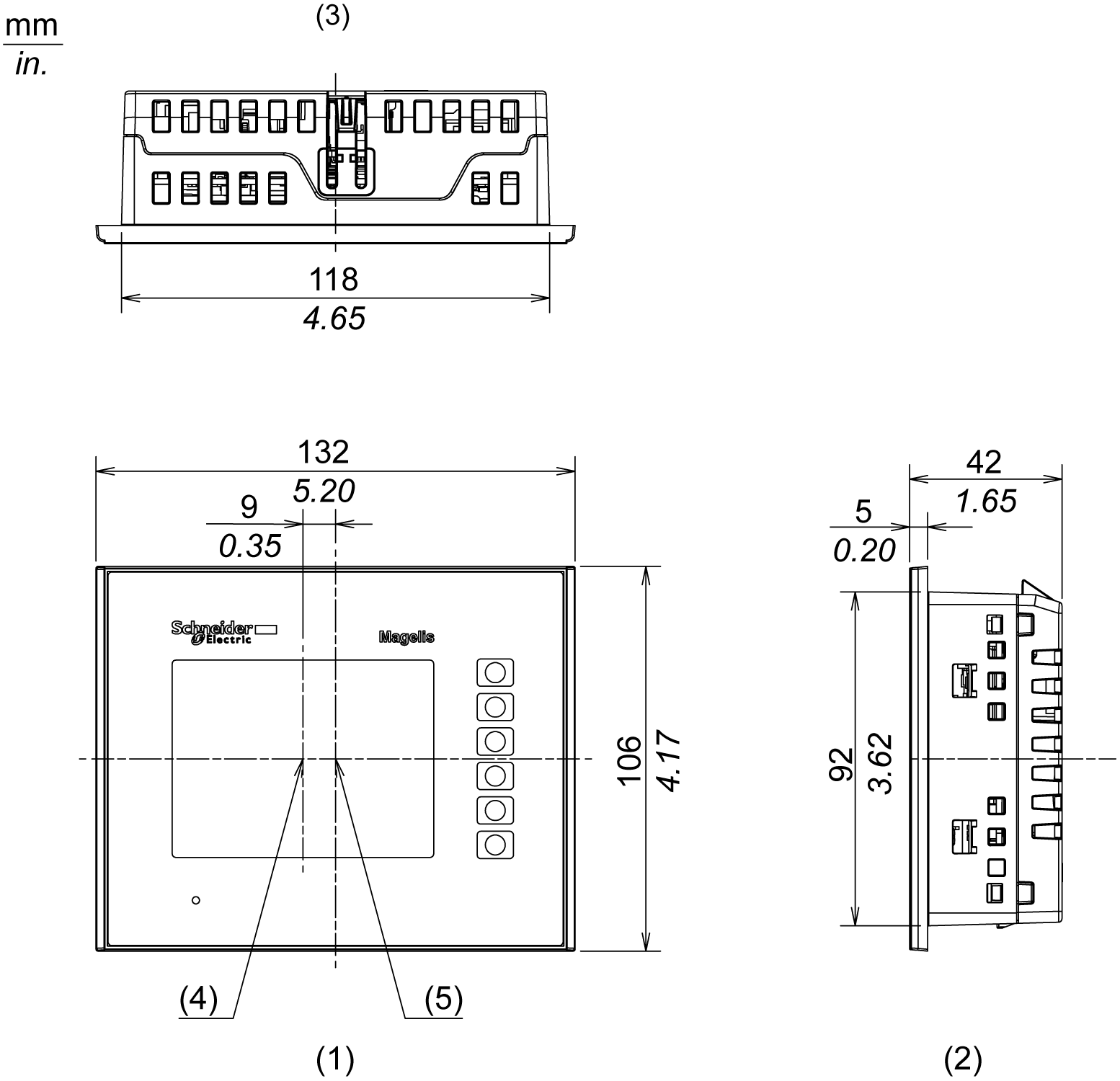

1 Avant
2 Côté droit
3 Dessus
4 Centre de la zone d'affichage
5 Centre du produit

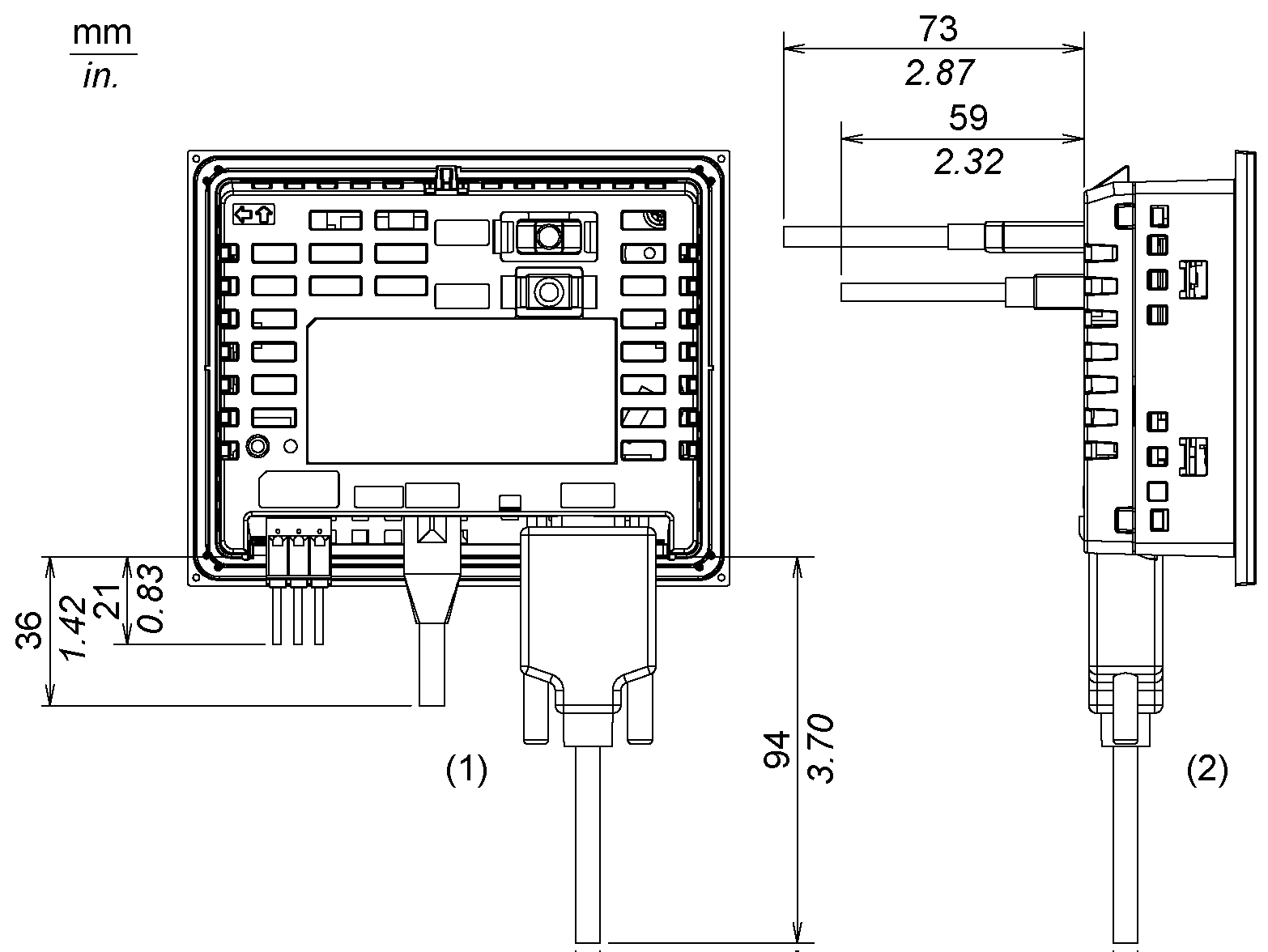

Dimensions avec câbles : HMIGTO1300
1 Arrière
2 Côté droit
NOTE : Toutes les valeurs ci-dessus sont calculées en tenant compte du cintrage des câbles. Les dimensions fournies ici sont des valeurs représentatives dépendant du type de câble de raccordement utilisé. Elles ne sont donc données que pour référence.

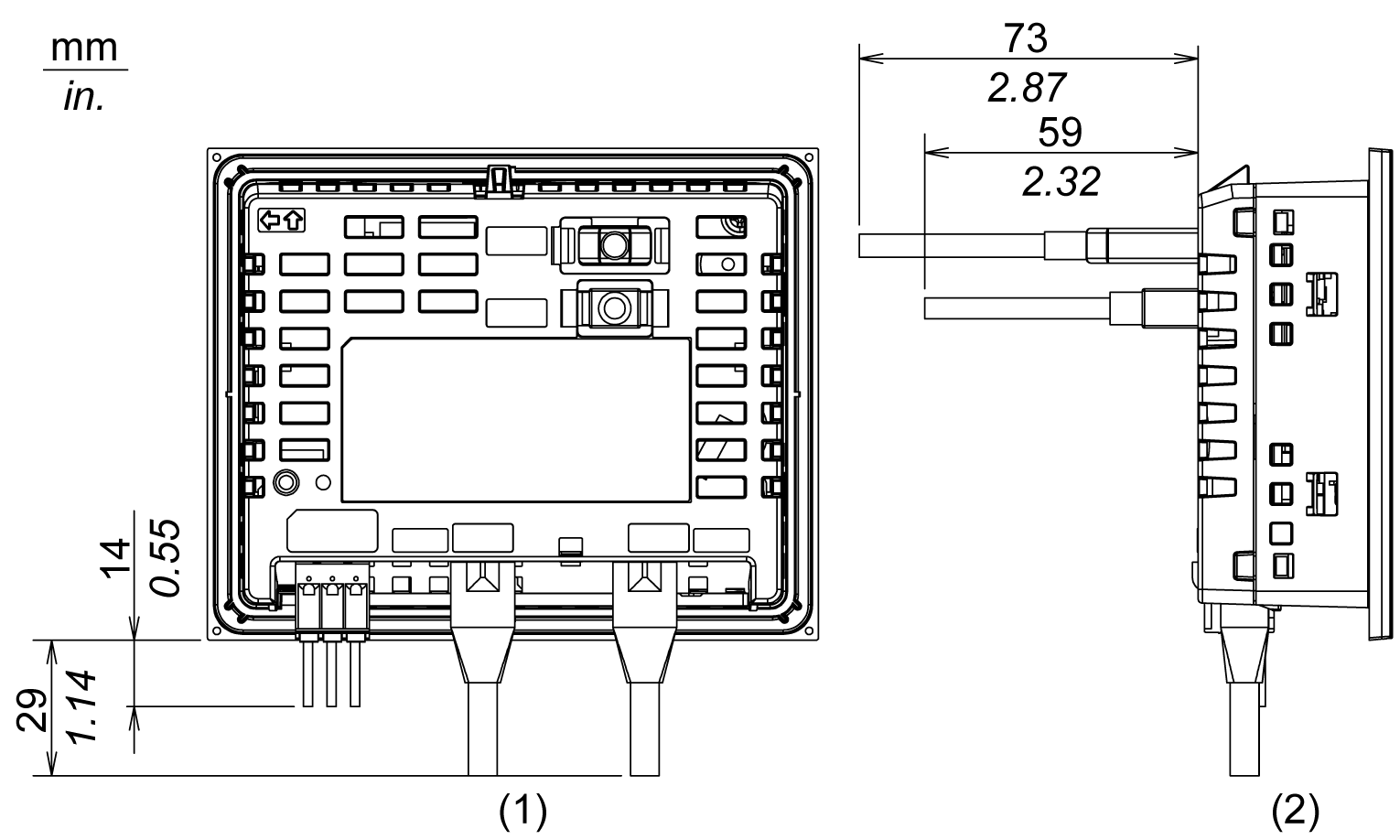

Dimensions avec câbles : HMIGTO1310
1 Arrière
2 Côté droit
NOTE : Toutes les valeurs ci-dessus sont calculées en tenant compte du cintrage des câbles. Les dimensions fournies ici sont des valeurs représentatives dépendant du type de câble de raccordement utilisé. Elles ne sont donc données que pour référence.

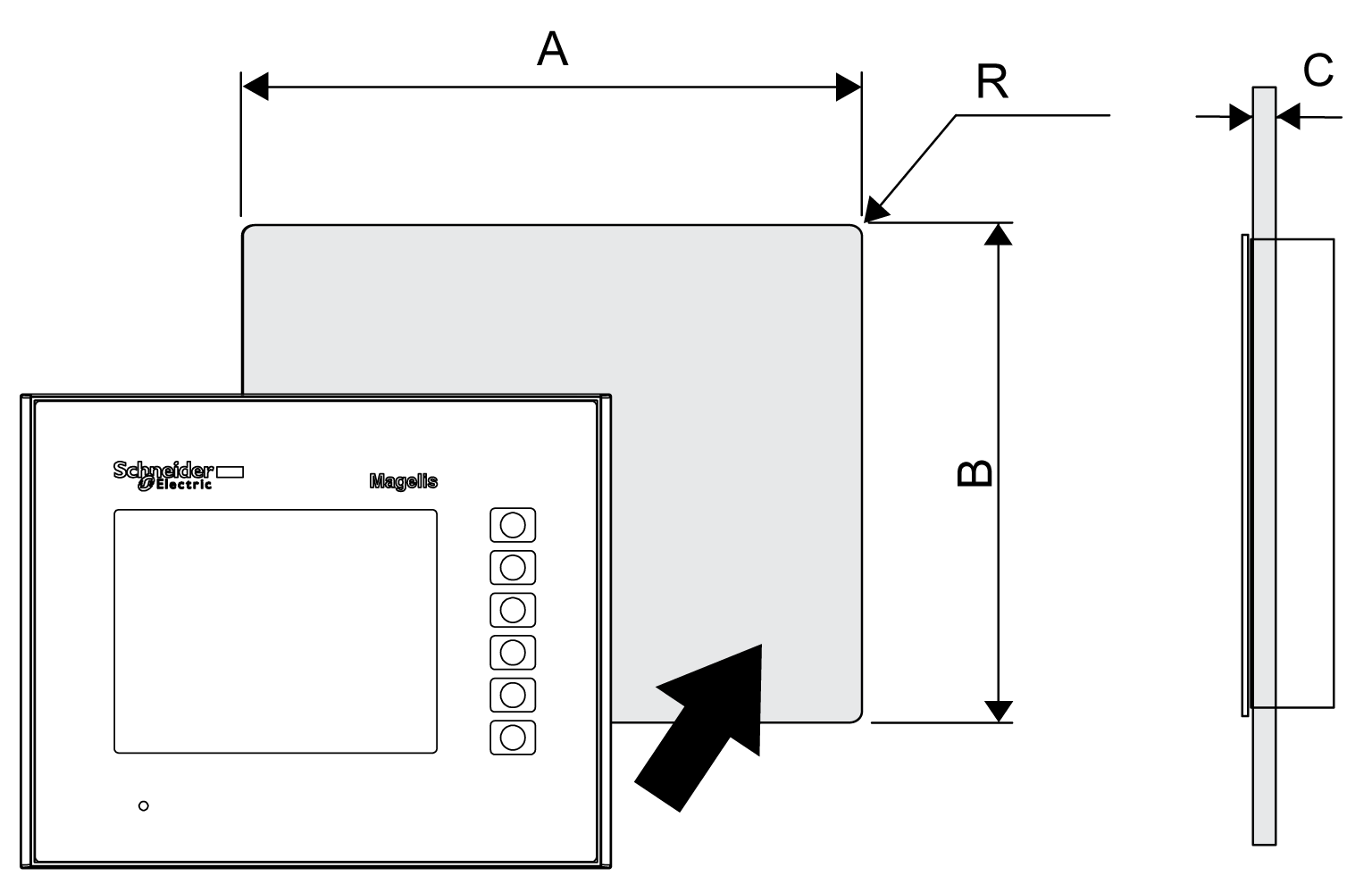

Dimensions de découpe du panneau
Découpez le panneau, puis insérez l'écran dans l'ouverture par l'avant.
|
A |
B |
C |
R |
|---|---|---|---|
|
118,5 mm (+1 ; -0 mm) (4,67 in. [+0,04 ; -0 in.]) |
92,5 mm (+1 ; -0 mm) (3,64 in. [+0,04 ; -0 in.]) |
1,6 à 5 mm (0,06 à 0,2 in.) |
3 mm (0,12 in.) maximum |
NOTE : Avant de tracer la découpe du panneau, consultez la section Installation.
Dimensions des fixations de montage
