Pièce
|
Nom
|
Description
|
|
A
|
Voyant d'état
|
|
|
B
|
Voyant d'accès par carte
|
|
|
C
|
Interface USB (mini-B)
|
Conforme USB 2,0 (mini-B) x 1.
Distance de transmission maximale : 5 m (16,4 ft)

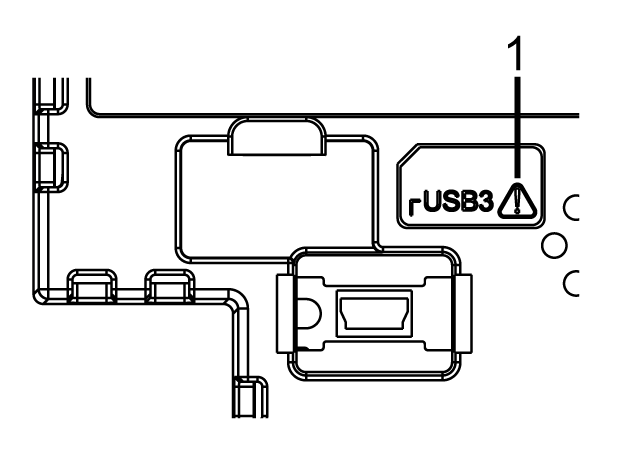

1 Cette marque identifie les messages de sécurité concernant le connexion interface.
|
|
D
|
Couvercle de l'interface d'unité d'extension (EXT)
|
La batterie pour la sauvegarde de mémoire peut être connectée ou remplacée dans l'ouverture du capot d'interface de l'unité d'extension.
|
|
E
|
Couvercle de carte de stockage
|
La carte SD se trouve dans l'ouverture du capot de carte de stockage.
|
|
F
|
Interface USB (Type A)
|
Conforme USB 2,0 (Type A) x 2.
Tension d'alimentation : 5 Vdc ±5%
Courant maximum fourni : 500 mA
Distance de transmission maximale : 5 m (16,4 ft)
|
|
G
|
Interface Ethernet (Ethernet1)
|
Interface de transmission Ethernet (10BASE-T/100BASE-TX)
Connecteur : Prise modulaire (RJ-45) x 1
|
|
H
|
Interface Ethernet (Ethernet2)
|
Interface de transmission Ethernet (10BASE-T/100BASE-TX)
Connecteur : Prise modulaire (RJ-45) x 1
|
|
I
|
Interface série (COM1)
|
Interface RS-232C
Connecteur : D-Sub 9 broches (fiche) x 1
|
|
J
|
Interface série (COM2)
|
Interface série RS-485
Connecteur : Prise modulaire (RJ-45) x 1
|
|
K
|
Interface Display Module
|
Interface qui connecte le Display Module et le Box Module.
|
