Capot USB avant

Ouverture du capot USB avant

Pour Smart Display, la surface avant est un boîtier IP66F, IP67F, Type 1, Type 4X (utilisation intérieure uniquement) ou Type 13, mais si le capot USB avant^*1 est ouvert, la surface avant est un boîtier Type 1.

ATTENTION

RISQUE DE BLESSURES

Lors de l'ouverture du couvercle USB avant, assurez-vous de ne pas blesser vos doigts.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

*1 Le couple nécessaire est de 0,5 N•m (4,4 lb-in).

NOTE : IP66F et IP67F ne font pas partie de la certification UL.

Etape	Action

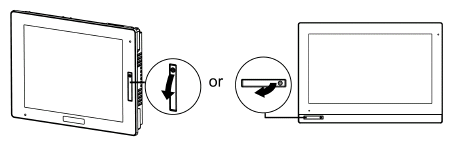

1	Desserrez les vis situées sur le dessus du capot USB avant à l'aide d'un tournevis cruciforme. NOTE : Le couple nécessaire est de 0,5 N•m (4,4 lb-in).

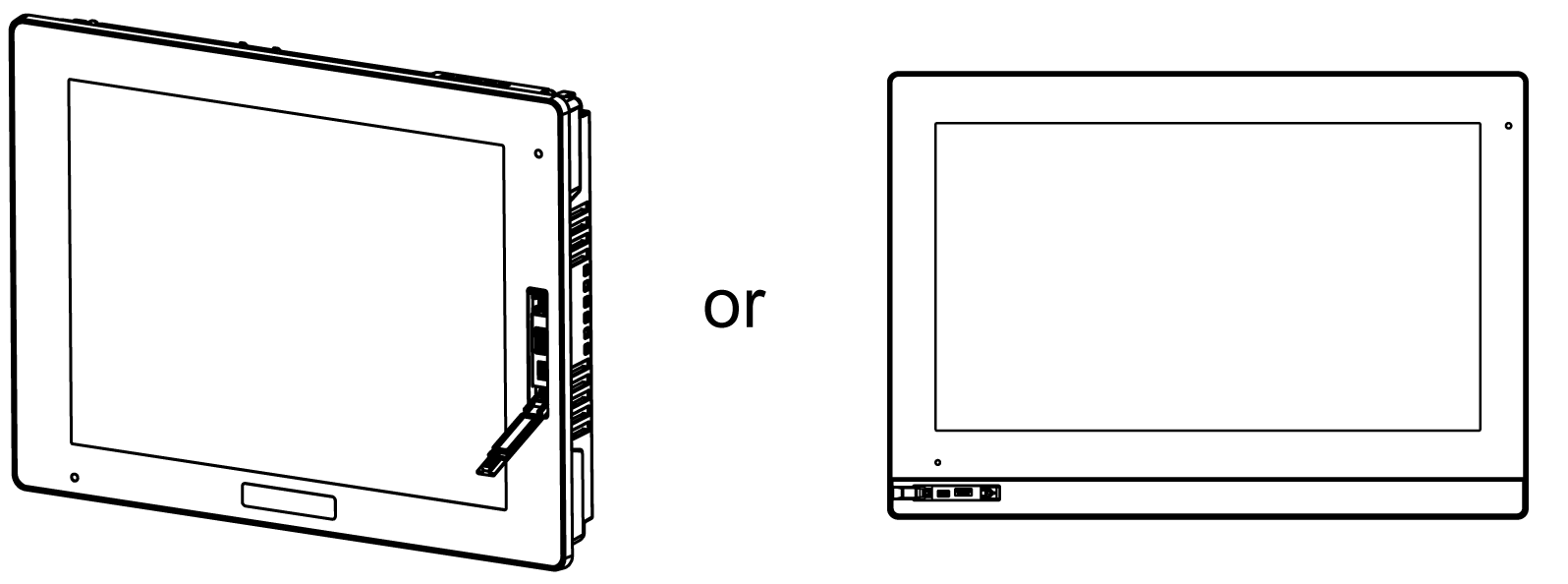

2	Vous pouvez voir l’interface USB une fois que vous tirez le capot USB avant vers l’extérieur.

Etape

Action

Desserrez les vis situées sur le dessus du capot USB avant à l'aide d'un tournevis cruciforme.

NOTE : Le couple nécessaire est de 0,5 N•m (4,4 lb-in).

Vous pouvez voir l’interface USB une fois que vous tirez le capot USB avant vers l’extérieur.

AVIS

ENVELOPPE CASSÉE

Le couple de serrage des vis de fixation ne doit pas dépasser 0,5 N•m (4,4 lb-in).

Le non-respect de ces instructions peut provoquer des dommages matériels.
