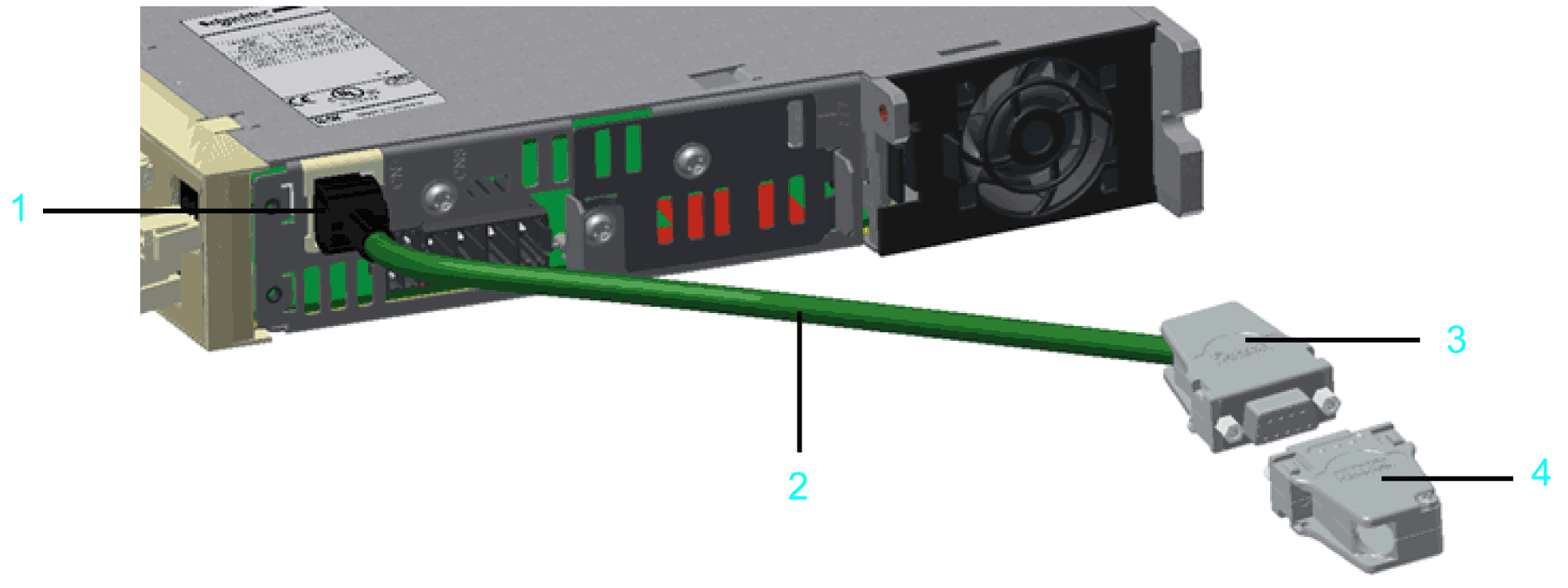

Adaptateur de codeur 5 V

1 Connecteur RJ 45

2 Câble codeur

3 Connecteur femelle D-Sub 9 broches

4 Connecteur mâle D-Sub 9 broches sur câble codeur (câblé par l'utilisateur)

Caractéristiques

L'adaptateur de codeur 5 V se compose d'un câble codeur (2) muni d'un connecteur RJ45 (1) à l'extrémité reliée au variateur Lexium 62 et d'un connecteur femelle D-Sub 9 broches (3) à l'autre extrémité.

Un convertisseur CC/CC est monté sur le connecteur femelle D-Sub 9 broches (3). Il convertit l'alimentation du codeur en provenance du variateur de 10 V en 5 V, ce qui permet de raccorder des codeurs 5 V qui ne sont pas pris en charge directement par le servo-variateur Lexium 62. La tension d'alimentation 5 V et 10 V est présente sur le connecteur femelle D-Sub à 9 broches (3). Les autres signaux (le signal codeur et le signal RS485, par exemple) sont directement transmis du variateur au codeur.

AVIS
	COURANT TROP ÉLEVÉ AU NIVEAU DU CONNECTEUR CODEUR DU SERVO-VARIATEUR LEXIUM 62 AVEC TENSIONS D'ALIMENTATION 5 V ET 10 V Alimenter le codeur soit en 5 V, soit en 10 V. Dans le cas de codeurs 5 V, s'assurer que la consommation maximum du codeur ne dépasse pas 250 mA. Le non-respect de ces instructions peut provoquer des dommages matériels.

Pour plus d'informations sur l'adaptateur de codeur 5 V, consultez le catalogue Servo-système multi-axe et servo-moteurs pour PacDrive 3.
