Câblage
Câble codeur

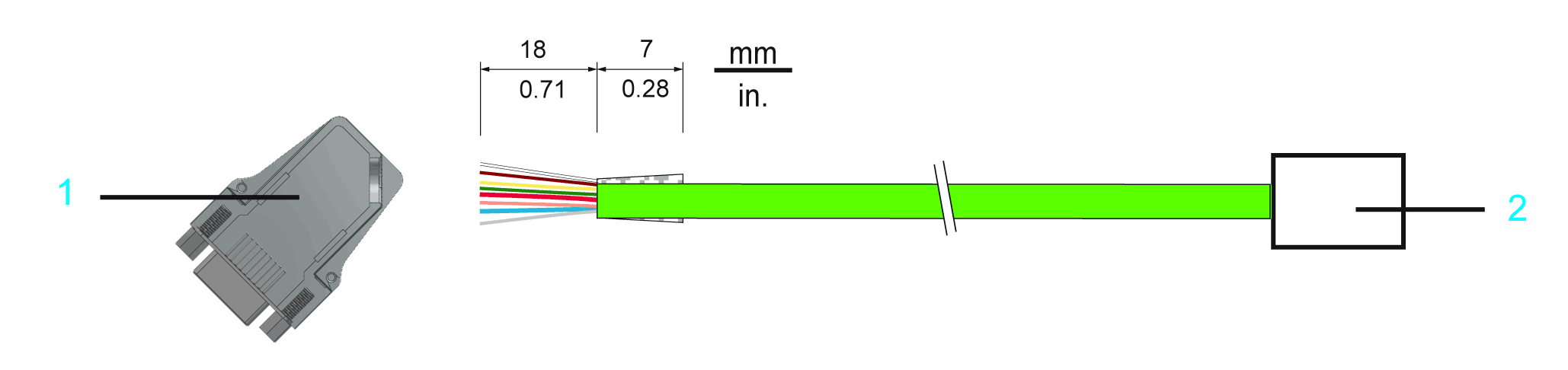

Raccordement des connecteurs mâles D-Sub 9 broches sur câble codeur (fourni par l'utilisateur) :
1 Connecteur mâle D-Sub 9 broches sur câble codeur
2 Connecteur de codeur

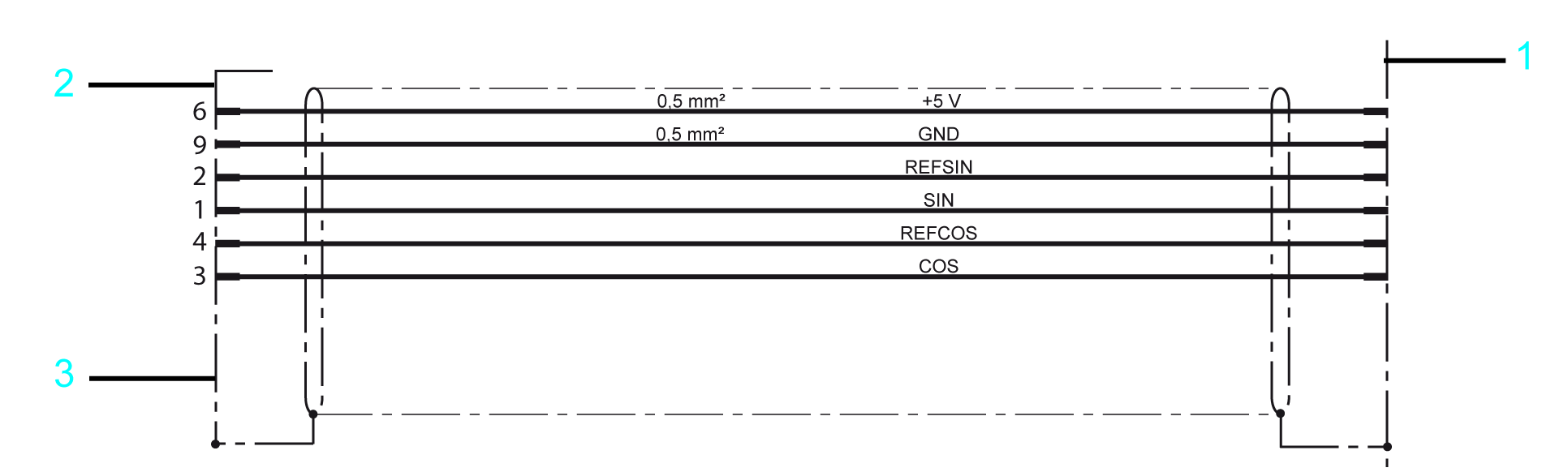

Configuration du câble codeur
1 Connecteur de codeur
2 Connecteur mâle D-Sub 9 broches sur câble codeur
3 Boîtier métallique
Longueur de câble codeur maximale
|
Section [mm2] / [AWG] |
Consommation de courant [A] |
Longueur de câble codeur maximale [m] / [pi.] |
|---|---|---|
|
0,5 / 20 |
0,05 |
58 / 190,3 |
|
0,07 |
41 / 134,5 |
|
|
0,10 |
29 / 95,1 |
|
|
0,12 |
24 / 78,7 |
|
|
0,18 |
16 / 52,5 |
|
|
0,24 |
12 / 39,4 |
