Décharge de traction pour les raccordements de borne de liaison CC Lexium 62

Présentation

Lorsque des fils de lourd calibre sont utilisés, un dispositif de décharge de traction est nécessaire pour réduire les forces mécaniques exercées par les câbles sur la Lexium 62 DC Link Terminal. La décharge de traction est fournie avec la Lexium 62 DC Link Terminal.

Décharge de traction à monter sur la paroi de l'armoire de commande, fournie avec la Lexium 62 DC Link Terminal.

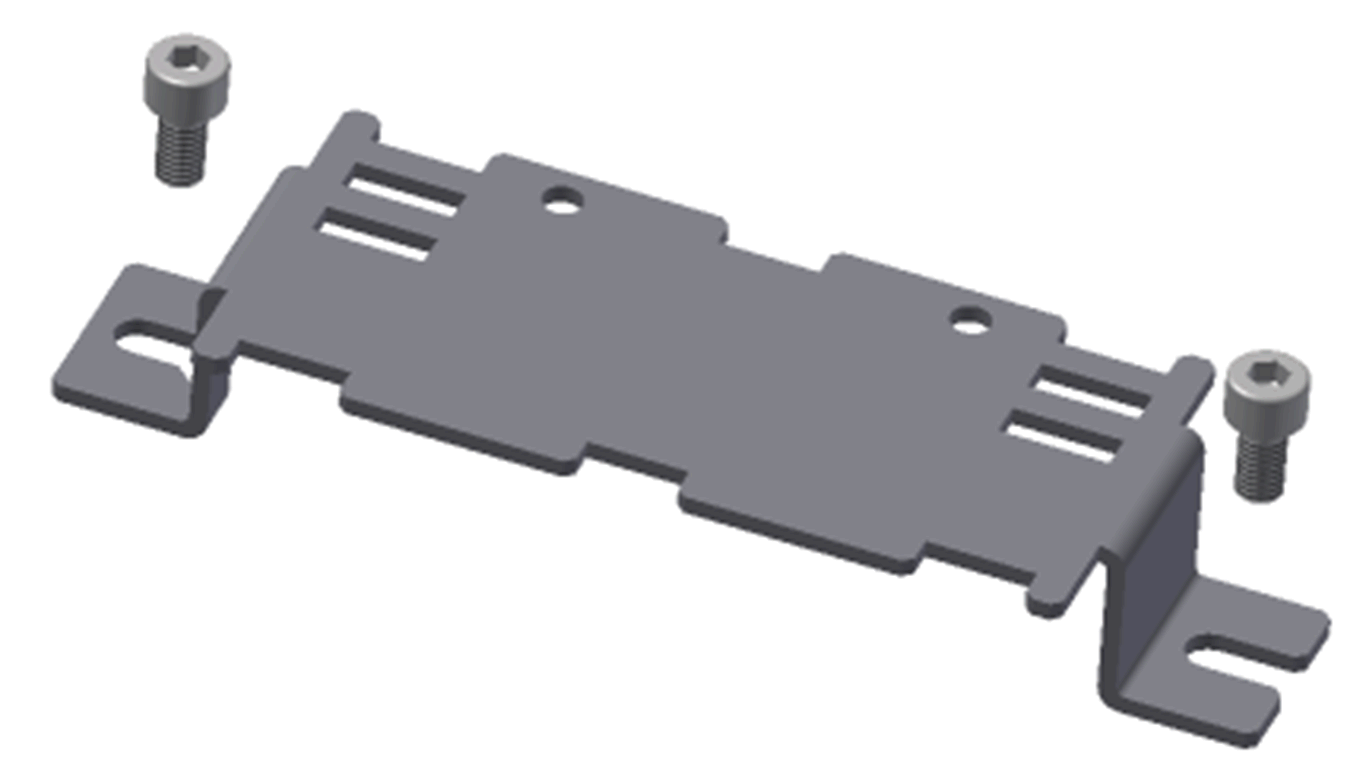

Décharge de traction sans l'option de connexion de blindage
Décharge de traction avec l'option de connexion de blindage pour les câbles dont le diamètre est compris entre 20 mm (0,79 po.) et 35 mm (1,37 po.).

Montage du dispositif de décharge de traction dans l'armoire de commande

Deux perforations sont nécessaires pour monter le dispositif de décharge de traction dans l'armoire de commande :

Procédez au montage du dispositif de décharge de traction pour la Lexium 62 DC Link Terminal de la manière suivante :

Étape	Action
1	Montez le dispositif de décharge de traction (1) sur la paroi de l'armoire de commande à l'aide de deux vis M5. Vous avez la possibilité de le monter sur un profilé chapeau.
2	Fixez les fils/câbles à l'aide de colliers serre-câbles.

DANGER
	ÉLECTROCUTION S'assurer que les colliers maintiennent correctement les câbles et les fils du dispositif de protection. S'assurer que les forces agissant sur les bornes et les fils/câbles raccordés sont limitées au maximum. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Mise à la terre du bornier de connexion de blindage en option

Le bornier de connexion de blindage permet de raccorder le blindage de câble menant électriquement à la terre de protection (PE) à l'aide du dispositif de décharge de traction vissé sur la paroi arrière de l'armoire de commande.

NOTE : Utilisez un câble blindé pour raccorder les îlots d'appareils Lexium 62 situés dans des armoires de commande distinctes.

Étape	Action
1	Montez le dispositif de décharge de traction sur une surface métallique reliée à la terre.
2	Si vous utilisez un câble blindé dont le diamètre est compris entre 20 mm (0,79 po.) et 35 mm (1,37 po.), reliez le blindage à la terre en utilisant l'option de décharge de traction avec un bornier de connexion de blindage (3). Pour cela, il convient de retirer la gaine du câble sur 40 mm (1,57 po.) au moins afin de bien saisir le blindage.
