Connexions électriques pour Lexium 62 DC Link Support Module

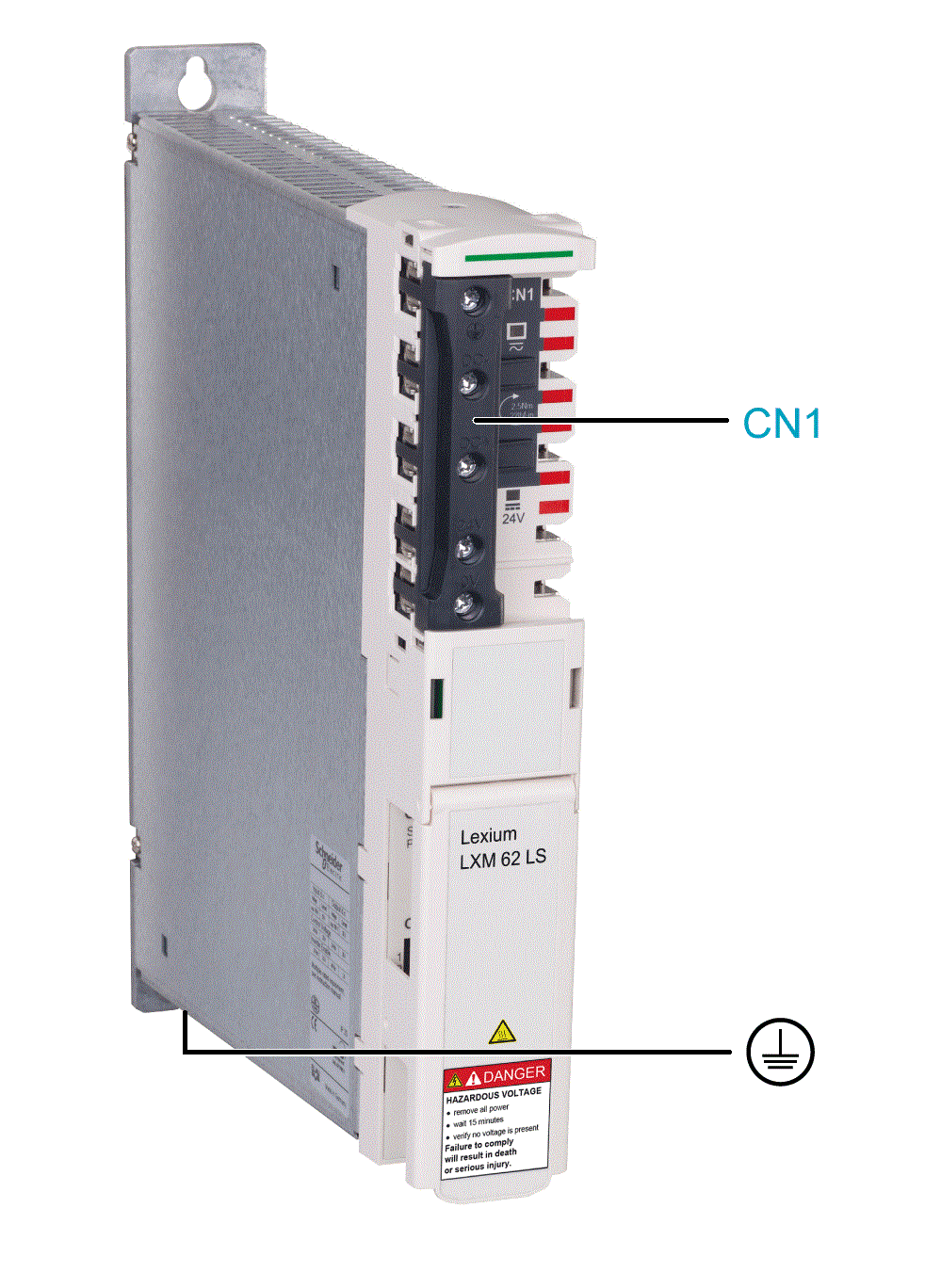

Présentation
|
Connecteur |
Description |
Couple de serrage [Nm] / [lbf in] |
|---|---|---|
|
Module de barre de bus |
2,5 / 22 |
|
|
Terre de protection |
3,5 / 30,98 |
CN1 - Bus Bar Module
La tension du bus CC et la tension de contrôle 24 VCC sont distribuées et le conducteur de protection est connecté via le Bus Bar Module.
|
Broche |
Désignation |
Description |
|---|---|---|
|
1 |
|
Terre de protection |
|
2 |
DC- |
Tension - du bus CC |
|
3 |
DC+ |
Tension + du bus CC |
|
4 |
24 V |
Tension d’alimentation + |
|
5 |
0 V |
Tension d’alimentation - |
