Connexions électriques pour Lexium 62 DC Link Terminal

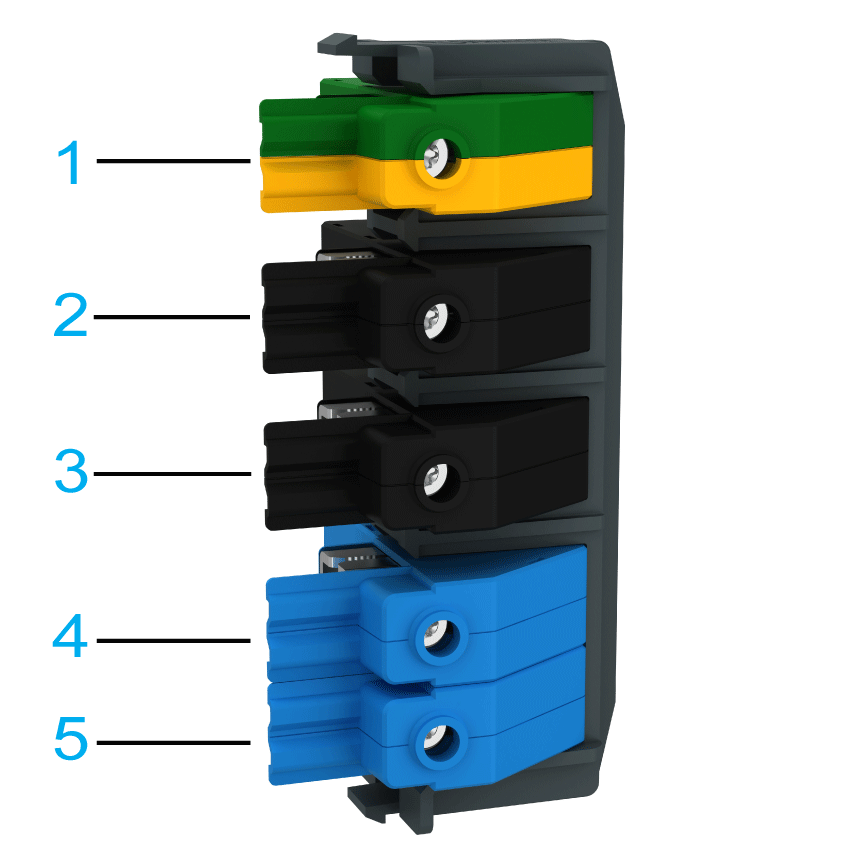

Présentation

Port / Ordre	Connecteur	Couleur	Libellé
1	PE Terre de protection	Vert/jaune
2	Connecteur de bus CC	Noir	DC-
3	Connecteur de bus CC	Noir	DC+
4	Connecteur 24 V	Bleu	24 V
5	Connecteur 24 V	Bleu	0 V

Sections des raccordements

	Fil rigide	Fil flexible avec extrémité sans gaine isolante
mm²	10 à 50	10 à 35
AWG	8 à 1	8 à 2

NOTE : Utilisez uniquement des conducteurs en cuivre.

Couple de serrage

Borne	Couple de serrage [Nm] / [lbf in]
Vis de blocage pour fixation de la borne au module de barre de bus	2,5 / 22
Vis de blocage pour fixation du fil à la borne	4,5 / 39,8
