Enable : autoriser l'opération de comptage
La fonction d'activation (Enable) permet d'autoriser l'opération de comptage.
La fonction d'activation est disponible dans les modes HSC suivants :
oHSC Principal monophasé (mono-utilisation)
oHSC Principal monophasé (boucle modulo)
oFréquencemètre
oCompteur de durées
Cette fonction permet d'autoriser les modifications de la valeur de comptage actuelle en fonction de l'état de l'entrée physique EN facultative et des entrées F_Enable et EN_Enable du bloc fonction.

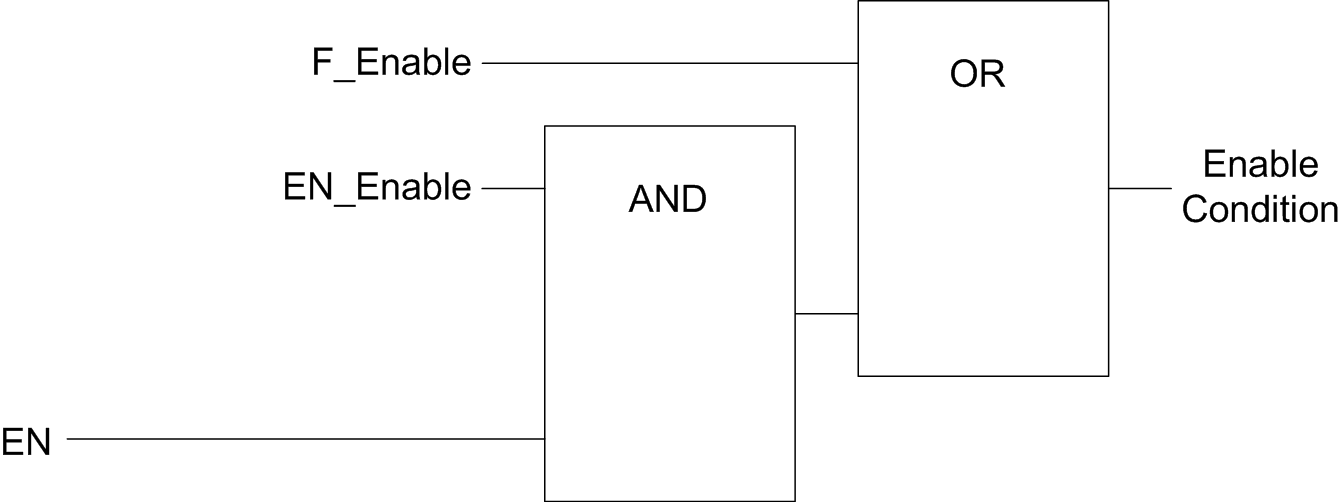

Le diagramme ci-dessous représente les conditions d'activation :
EN_Enable Entrée du bloc fonctionnel HSC
F_Enable entrée du bloc fonction HSC
EN activation d'entrée physique
Tant que la fonction n'est pas activée, les impulsions de comptage sont ignorées.
NOTE : la condition d'activation d'un type Simple correspond à l'entrée Enable du bloc fonction.
|
Étape |
Action |
|---|---|
|
1 |
Dans l'arborescence Equipements, double-cliquez sur MonContrôleur > Compteurs. |
|
2 |
Sélectionnez l'onglet Compteurs. |
|
3 |
Sélectionnez une Fonction de comptage qui prend en charge la fonction d'activation : oHSC Principal monophasé (Mono-utilisation ou boucle Modulo) oFréquencemètre oCompteur de durées |
|
4 |
Réglez la valeur du paramètre Entrées de contrôle > Entrée EN > Emplacement. |
|
5 |
Sélectionnez la valeur du paramètre Entrées de contrôle > Entrée EN > Filtre de rebond pour réduire l'effet du rebond sur l'entrée. La valeur de filtrage détermine la fréquence maximum du compteur, telle qu'indiquée dans le Tableau Filtre de rebond. |
