Horodateur (RTC)

Présentation

Le contrôleur M241 Logic Controller inclut un horodateur fournissant la date et l'heure système et prenant en charge les fonctions connexes nécessitant un horodateur. Une pile non rechargeable (voir la référence ci-dessous) permet de conserver l'heure en cas de coupure d'alimentation. Le panneau avant du contrôleur présente un voyant dédié signalant si la pile est déchargée ou manquante.

Ce tableau indique comment la dérive de l'horodateur est gérée :

Caractéristiques de l'horodateur	Description
Dérive de l'horodateur	Moins de 60 secondes par mois sans étalonnage utilisateur à 25 °C (77 °F)

Pile

Le contrôleur est équipé d'une pile.

En cas de coupure d'alimentation, la pile de secours permet de conserver l'heure du contrôleur.

Ce tableau indique les caractéristiques de la pile :

Caractéristiques	Description
Utilisation	En cas de coupure de courant transitoire, la pile alimente l'horodateur.
Durée de vie	Au moins 2 ans à 25 °C (77 °F) maximum. Durée réduite à des températures plus élevées.
Surveillance de la pile	Oui
Remplacement	Oui
Type de pile du contrôleur	Lithium monofluorure de carbone, type Panasonic BR2032

Installation et remplacement de la pile

Les piles au lithium sont recommandées car elles se déchargent moins vite et ont une longévité plus importante, mais elles peuvent présenter des dangers pour le personnel, l'équipement et l'environnement et doivent être manipulées de façon appropriée.

DANGER
	RISQUE D'EXPLOSION, D'INCENDIE OU DE BRULURES DE NATURE CHIMIQUE Remplacez les piles par des piles de type identique. Suivez scrupuleusement les instructions du fabricant des piles. Retirez toutes les batteries remplaçables avant de jeter l'unité au rebut. Recyclez les piles usagées et mettez-les au rebut correctement. Protégez les piles contre tout risque de court-circuit. Vous ne devez pas les recharger, les démonter, les exposer à une température de plus de 100 °C ou les incinérer. Utilisez vos mains ou des outils isolés pour retirer ou remplacer une pile. Vérifiez la polarité lorsque vous insérez ou connectez une batterie neuve. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'EXPLOSION, D'INCENDIE OU DE BRULURES DE NATURE CHIMIQUE

Remplacez les piles par des piles de type identique.
Suivez scrupuleusement les instructions du fabricant des piles.
Retirez toutes les batteries remplaçables avant de jeter l'unité au rebut.
Recyclez les piles usagées et mettez-les au rebut correctement.
Protégez les piles contre tout risque de court-circuit.
Vous ne devez pas les recharger, les démonter, les exposer à une température de plus de 100 °C ou les incinérer.
Utilisez vos mains ou des outils isolés pour retirer ou remplacer une pile.
Vérifiez la polarité lorsque vous insérez ou connectez une batterie neuve.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Pour installer ou remplacer la pile, procédez comme suit :

Étape	Action
1	Mettez le contrôleur hors tension.

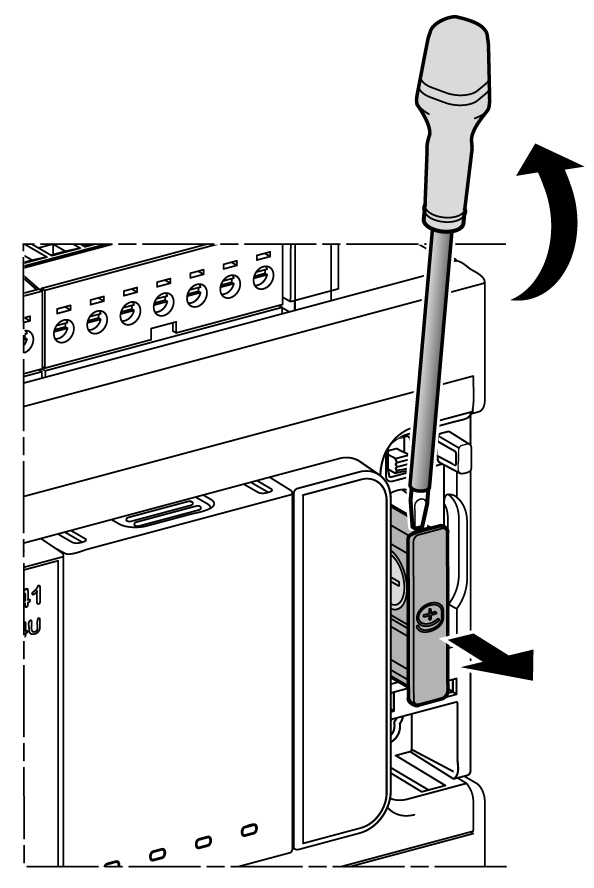

2	Utilisez un tournevis isolé pour retirer le support de la pile.

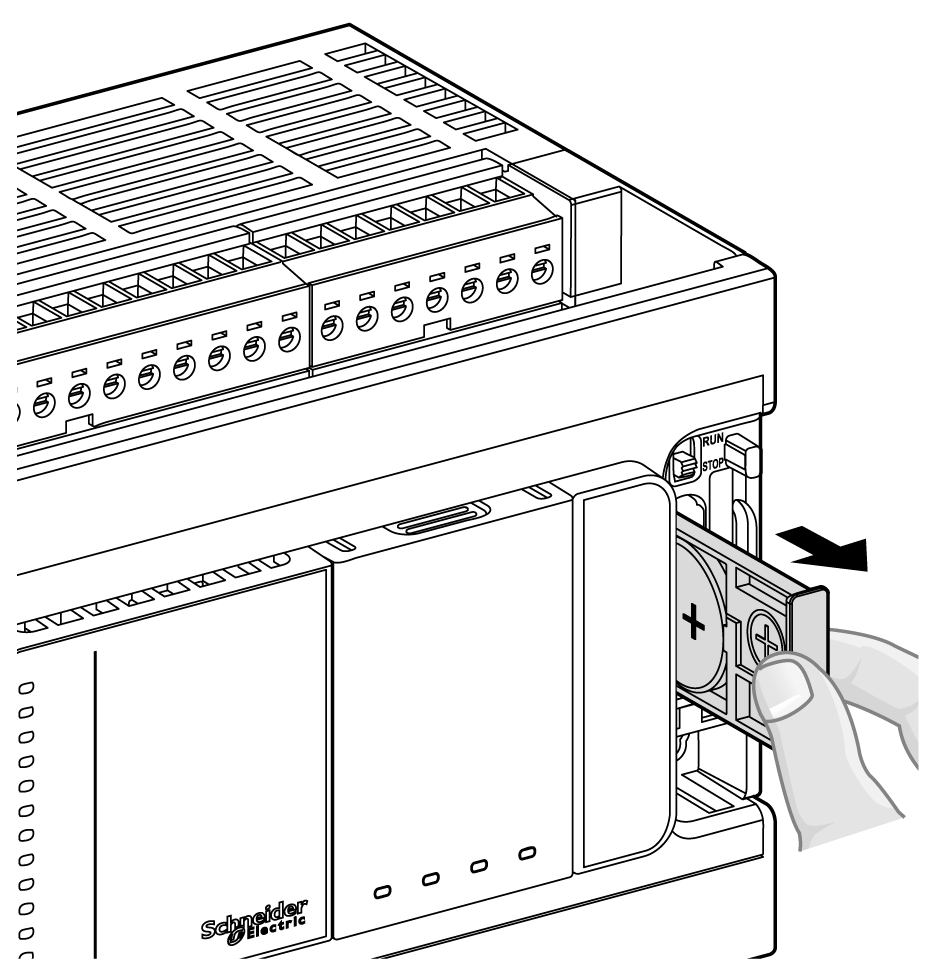

3	Faites glisser le support de la pile hors du contrôleur.

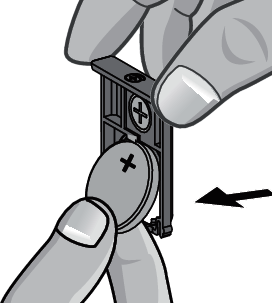

4	Retirez la pile du support.

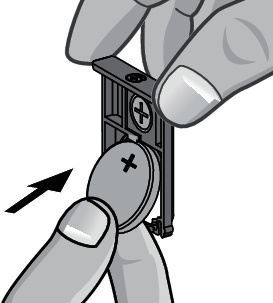

5	Insérez la nouvelle pile dans le support en respectant les marques de polarité figurant sur cette dernière.

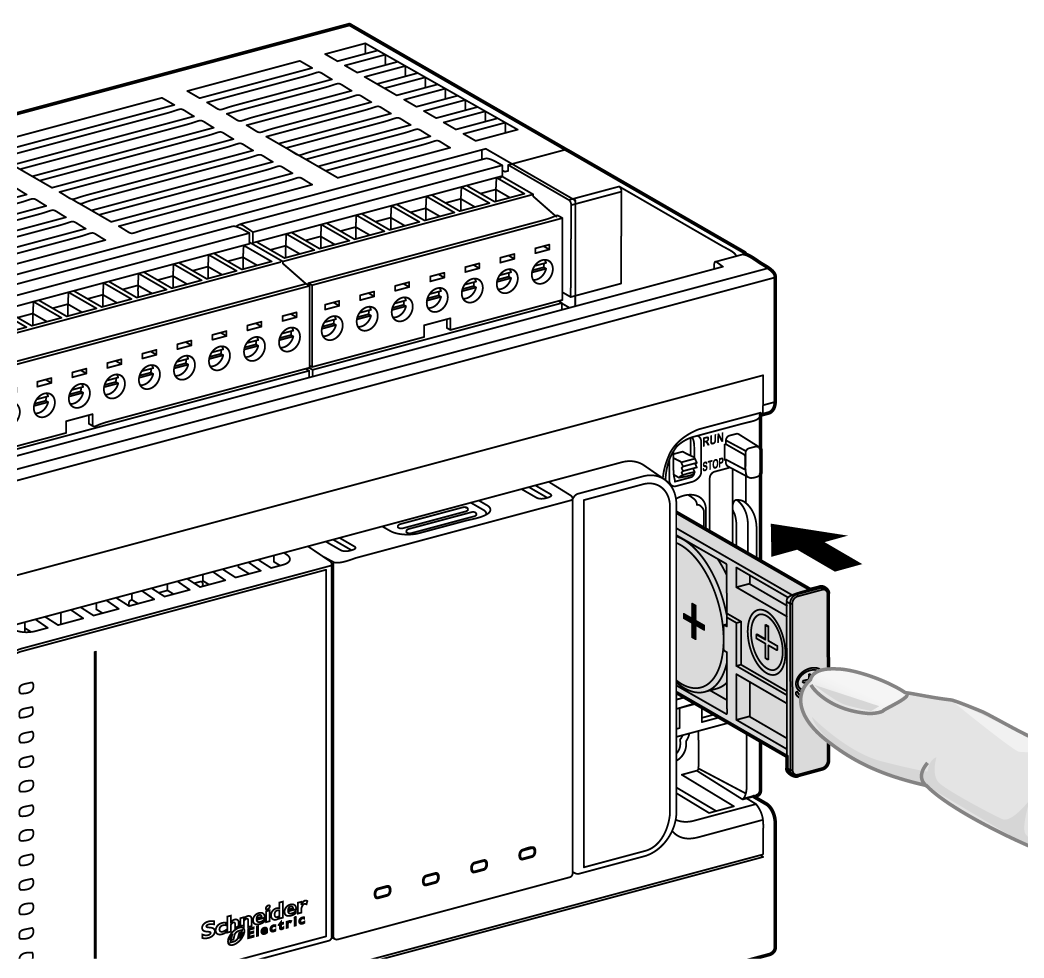

6	Faites glisser le support de pile dans le contrôleur et assurez-vous que le loquet s'enclenche.
7	Mettez le M241 Logic Controller sous tension.
8	Réglez l'horloge interne. Pour plus d'informations sur l'horloge interne, consultez le Guide de programmation du M241 Logic Controller.

NOTE : Le remplacement de la pile dans les contrôleurs autres que ceux du type spécifié dans cette documentation peut présenter un risque d'incendie ou d'explosion.

AVERTISSEMENT
	RISQUE D'INCENDIE OU D'EXPLOSION EN CAS D'UTILISATION DE PILES INCORRECTES Remplacez la pile par une pile de type identique : Panasonic Type BR2032. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
