Montage du M241 Logic Controller - Positions et dégagements

Introduction

Cette section décrit les positions de montage correctes du M241 Logic Controller.

NOTE : Respectez les espacements appropriés pour permettre une ventilation suffisante et maintenir une température ambiante conforme aux caractéristiques environnementales.

Position de montage correcte

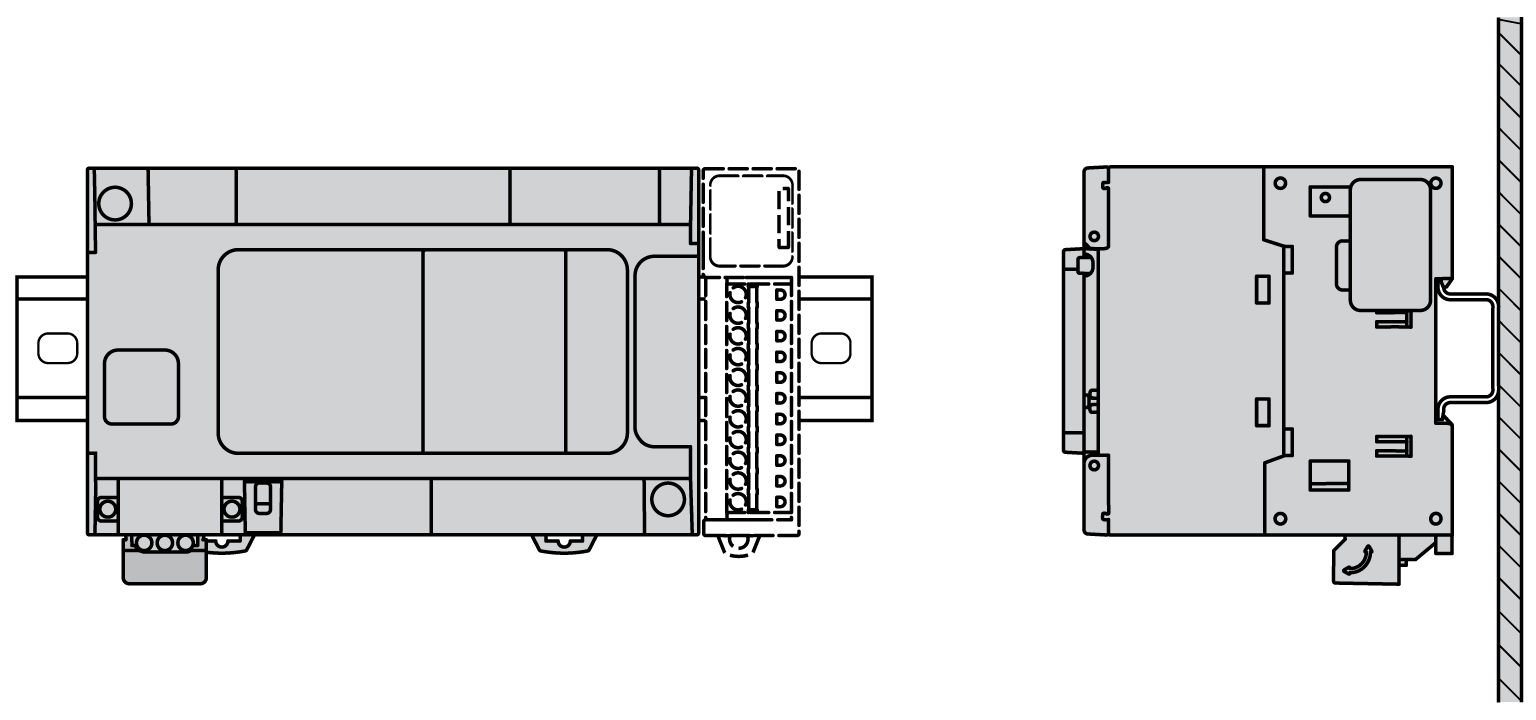

Lorsque cela est possible, montez l'équipement M241 Logic Controller horizontalement sur un plan vertical comme le montre la figure ci-dessous :

Position de montage acceptable

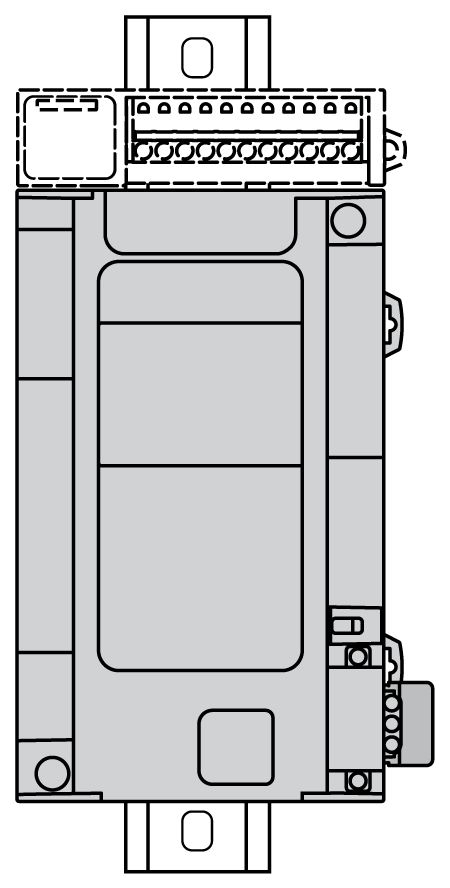

Le M241 Logic Controller peut également être monté verticalement avec une réduction de charge de température sur un plan vertical, comme indiqué ci-après :

NOTE : Dans une installation verticale, les modules d'extension TM3 doivent être montés au-dessus du Logic Controller.

Positions de montage incorrectes

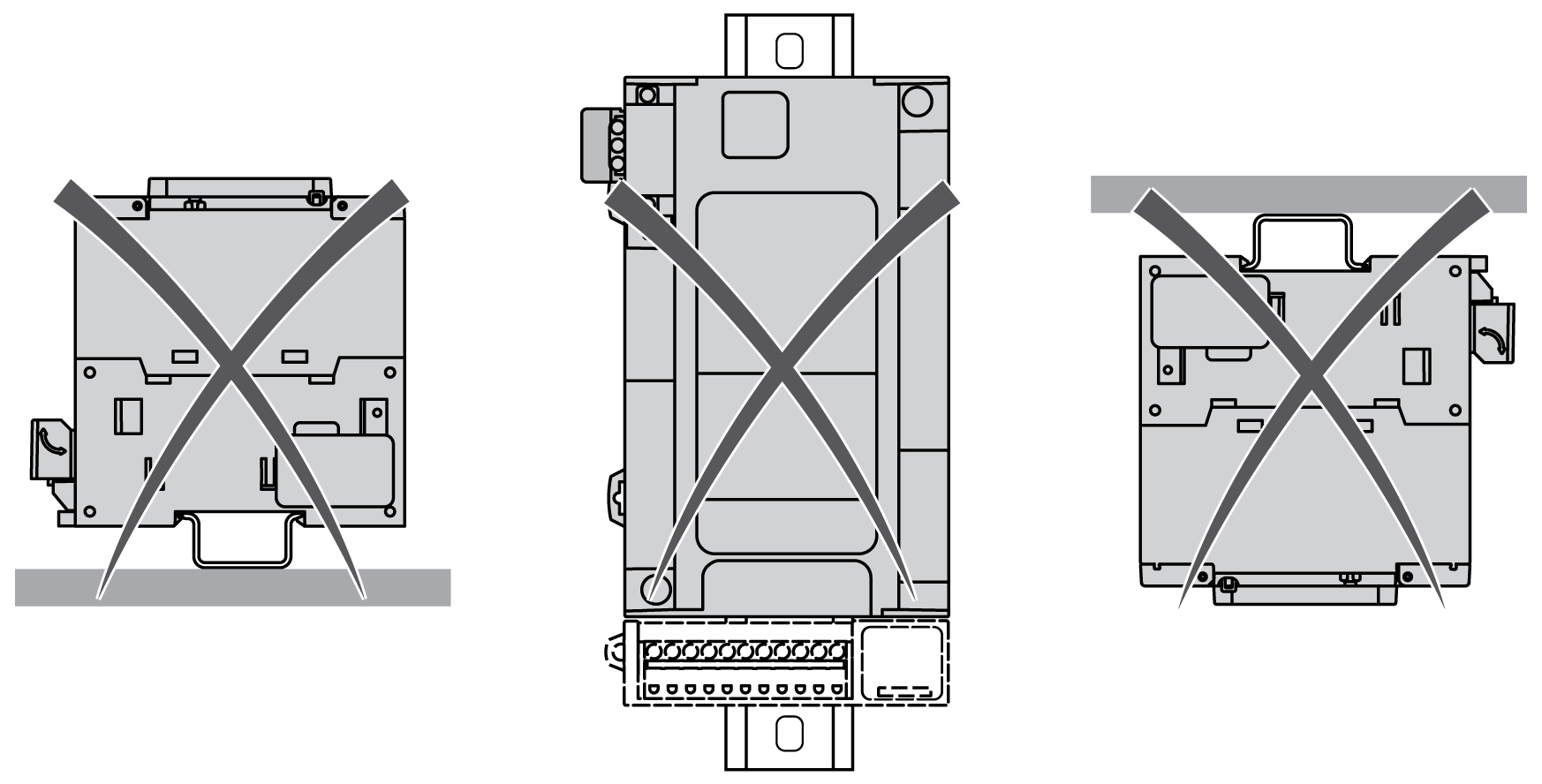

Veillez à installer le M241 Logic Controller comme sur la figure Position de montage correcte. Les figures ci-après illustrent des positions de montage incorrectes :

Dégagements minimum

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
  • Placez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate.
  • Evitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe.
  • Installez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document.
  • Installez tous les équipements conformément aux spécifications fournies dans la documentation correspondante.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

L'automate M241 Logic Controller est un produit IP20 et doit être installé dans un boîtier. Des dégagements précis sont à respecter lors de l'installation du produit.

3 types de dégagements sont à prendre en compte :

  • entre le module M241 Logic Controller et les parois de l'armoire (y compris la porte) ;

  • entre les borniers du M241 Logic Controller et les conduites de câbles, afin d'éviter toute interférence électromagnétique entre le contrôleur et les conduites de câbles.

  • entre le module M241 Logic Controller et les autres équipements installés dans la même armoire et qui génèrent de la chaleur.

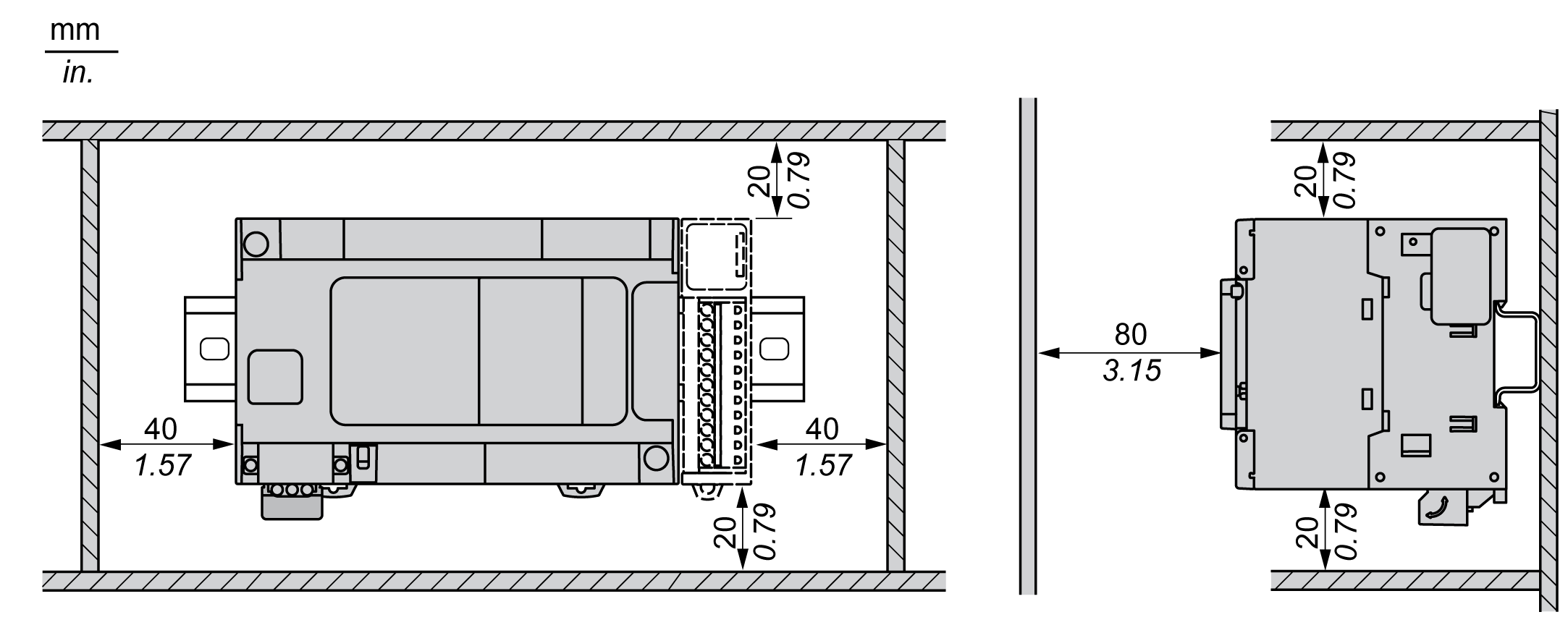

L'illustration suivante indique les dégagements minimum à respecter pour toutes les références de M241 Logic Controller :
