Paramètres du contrôleur

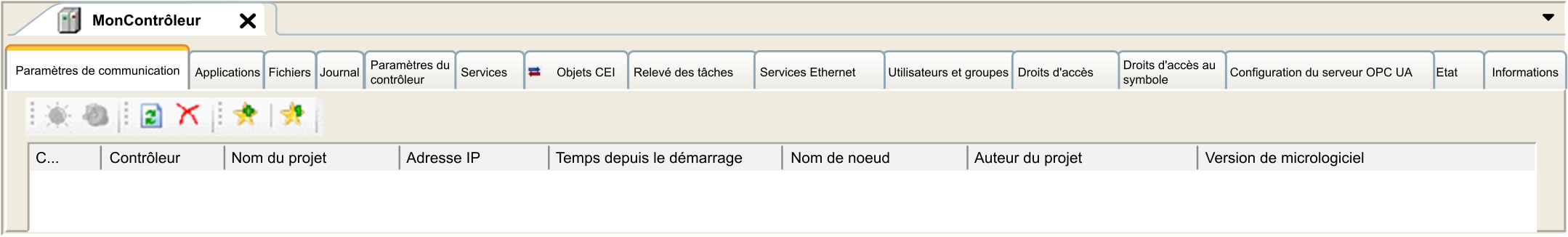

Pour ouvrir l'éditeur d'équipement, double-cliquez sur MonAutomate dans l'arborescence Equipements :

Description des onglets

Onglet	Description	Restriction
Paramètres de communication	Gère la connexion entre le PC et le contrôleur : Permet de localiser un contrôleur sur un réseau. Répertorie les contrôleurs disponibles, de sorte que vous puissiez vous connecter au contrôleur sélectionné et gérer l'application qu'il contient. Permet d'identifier physiquement le contrôleur dans l'éditeur d'appareil. Permet de modifier les paramètres de communication du contrôleur. La liste des contrôleurs est établie via NetManage ou via le chemin actif en fonction des paramètres de communication. Pour accéder aux paramètres de communication, cliquez sur Projet > Paramètres de projet… dans la barre de menus. Pour plus d'informations, consultez le document EcoStruxure Machine Expert - Guide de programmation (Paramètres de communication).	En mode en ligne uniquement
Applications	Affiche l'application en cours d'exécution sur le contrôleur et permet de supprimer l'application du contrôleur.	En mode en ligne uniquement
Fichiers	Gestion des fichiers entre l'ordinateur et le contrôleur. Cet onglet ne permet d'accéder qu'à un seul disque d'automate logique à la fois. En cas d'insertion d'une carte SD, l'onglet affiche son contenu. Sinon, cet onglet affiche le contenu du répertoire /usr de la mémoire non volatile interne du contrôleur.	En mode en ligne uniquement
Journal	Affiche le fichier journal du contrôleur.	En mode en ligne uniquement
Réglages de l'API	Configuration des éléments suivants : nom de l'application comportement des E/S à l'arrêt options de cycle de bus.	–
Services	Permet de configurer les services en ligne du contrôleur (RTC, identification d'appareil).	En mode en ligne uniquement
Objets CEI	Vous permet d'accéder à l'équipement à partir de l'application IEC via les objets répertoriés. Affiche une vue de surveillance en mode connecté. Pour plus d'informations, reportez-vous à la rubrique Objet IEC dans l'aide en ligne de CODESYS.	–
Relevé des tâches	Répertorie les E/S et leurs attributions aux tâches.	Après compilation uniquement
Services Ethernet	L'onglet Routage IP vous permet de configurer les routes et la transparence au sein du réseau via les options de routage IP. NOTE : Cet onglet est vide si aucune connexion Ethernet n'est disponible dans la configuration.	–
Utilisateurs et groupes	L'onglet Utilisateurs et groupes est réservé aux équipements prenant en charge la gestion en ligne des utilisateurs. Il permet de définir des utilisateurs et des groupes de droits d'accès, et de leur accorder des droits afin de contrôler l'accès aux équipements et projets EcoStruxure Machine Expert en mode connecté. Pour plus d'informations, reportez-vous au document EcoStruxure Machine Expert - Guide de programmation.	–
Droits d'accès	L'onglet Droits d'accès vous permet de définir les droits d'accès des utilisateurs aux équipements. Pour plus d'informations, reportez-vous au document EcoStruxure Machine Expert - Guide de programmation.	–
Droits d'accès au symbole	Permet à l'Administrateur de configurer l'accès des Utilisateurs et groupes aux jeux de symboles. Pour plus d'informations, reportez-vous à la rubrique Configuration des symboles dans l'aide en ligne de CODESYS.	–
Configuration du serveur OPC UA	Affiche la fenêtre Configuration du serveur OPC UA.	–
Etat	Non utilisé.	–
Informations	Affiche des informations générales sur l'équipement (nom, description, fournisseur, version, image).	–
