Fonctions de synchronisation et d'activation
Introduction
Cette section présente les fonctions utilisées par FreqGen/PWM :
-

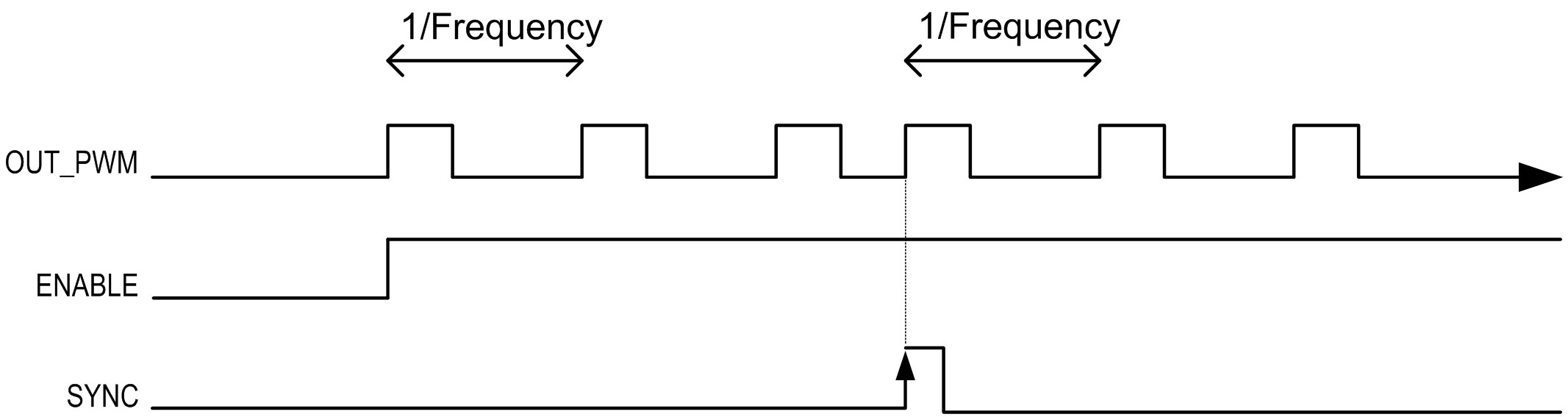

Fonction de
-
Fonction d'
Chaque fonction utilise les 2 bits de bloc fonction suivants :
-
Bit EN_(fonction) : La valeur 1 de ce bit permet à la fonction d'opérer sur une entrée physique externe si elle est configurée.
-
Bit F_(fonction) : La valeur 1 de ce bit force la fonction.

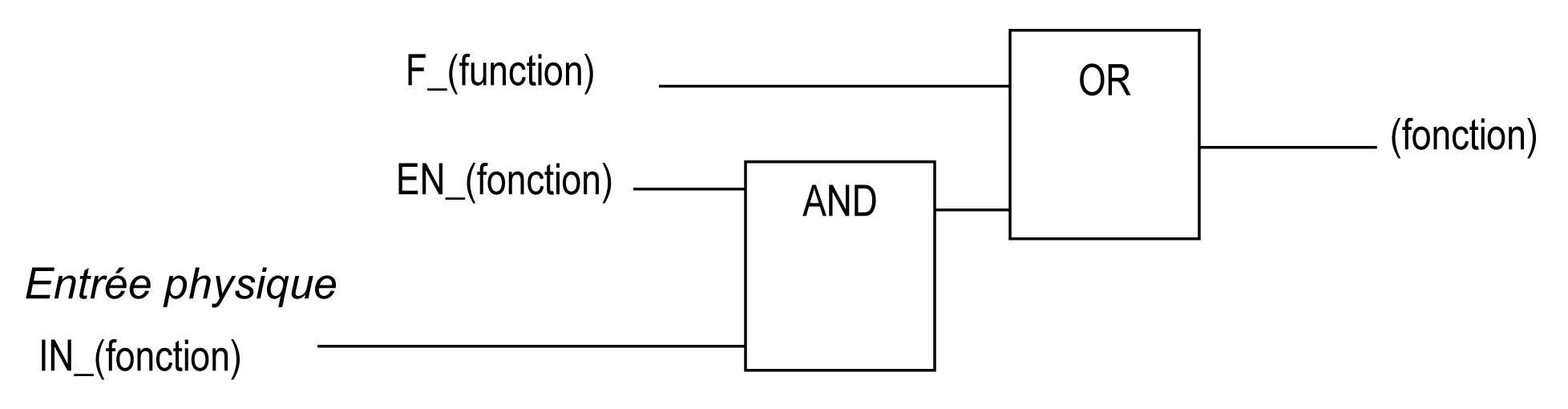

Le schéma suivant explique comment la fonction est gérée :
NOTE : (fonction) représente Enable (fonction d'activation) ou Sync (fonction de synchronisation).
Si l'entrée physique est requise, activez-la dans l'écran de configuration.
