Scrutateur d'E/S Modbus série

Introduction

Le scrutateur d'E/S (IOScanner) Modbus simplifie les échanges avec les équipements esclaves Modbus.

Ajout d'un scrutateur d'E/S Modbus

Pour ajouter un scrutateur d'E/S Modbus sur une ligne série, sélectionnez l'élément Modbus_IOScanner dans le catalogue de matériels, faites-le glisser vers l'arborescence Équipements, puis déposez-le sur l'un des nœuds en surbrillance.

Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :

• Utilisation du catalogue matériel

• Utilisation du Menu contextuel ou du bouton Plus

Configuration du scrutateur d'E/S Modbus

Pour configurer un scrutateur d'E/S Modbus sur une ligne série, double-cliquez sur Modbus IOScanner dans l'arborescence Équipements.

La fenêtre Configuration s'affiche comme suit :

Définissez les paramètres comme décrit dans le tableau ci-dessous :

Elément

Description

Mode de transmission

Spécifiez le mode de transmission à utiliser :

  • RTU : codage binaire et vérification des erreurs CRC (8 bits de données)

  • ASCII : messages au format ASCII, vérification des erreurs LRC (7 bits de données)

Ce paramètre doit être identique pour tous les équipements Modbus du réseau.

Dépassement du délai de réponse (ms)

Délai utilisé lors des échanges.

Délai entre les trames (ms)

Délai permettant de limiter les collisions de données sur le bus.

Ce paramètre doit être identique pour tous les équipements Modbus du réseau.

NOTE : N'utilisez pas les blocs fonction de la bibliothèque PLCCommunication sur une ligne série avec un scrutateur d'E/S Modbus configuré. Ceci perturbe les échanges du scrutateur d'E/S Modbus.

Sélection de tâche de cycle de bus

Le scrutateur d'E/S Modbus et les équipements échangent des données lors de chaque cycle de la tâche d'application choisie.

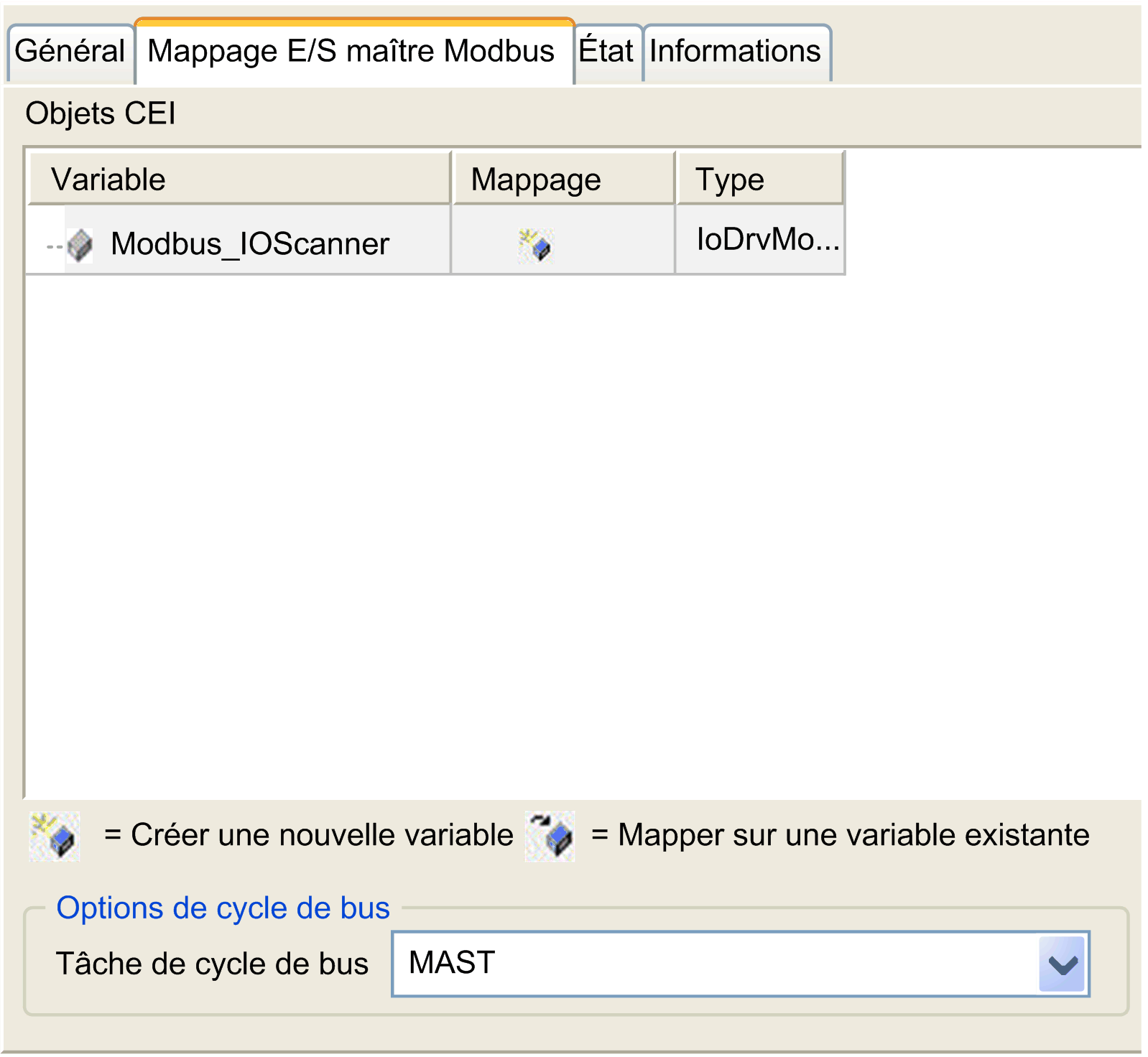

Pour sélectionner cette tâche, sélectionnez l'onglet Mappage d'E/S du maître Modbus. La fenêtre Configuration s'affiche comme suit :

Le paramètre Tâche de cycle de bus vous permet de sélectionner la tâche d'application qui gère le scrutateur :

  • Utiliser les paramètres de cycle du bus supérieur : associe le scrutateur à la tâche d'application qui gère le contrôleur.

  • MAST : associe le scrutateur à la tâche MAST.

  • Autre tâche existante : vous pouvez sélectionner une tâche existante et l'associer au scrutateur. Pour plus d'informations sur les tâches d'application, reportez-vous au document EcoStruxure Machine Expert - Guide de programmation.

La durée de scrutation de la tâche associée au scrutateur doit être inférieure à 500 ms.
