Gestion des entrées

Présentation

Le M262 Logic/Motion Controller dispose de 4 entrées numériques rapides.

Les fonctions configurables sont les suivantes :

Filtres (selon la fonction associée à l'entrée)
Vous pouvez utiliser n'importe quelle entrée pour la fonction Run/Stop.
Les entrées peuvent être mémorisées ou utilisées pour des événements (front montant, front descendant ou les deux) et donc être liées à une tâche externe.

NOTE : Vous pouvez utiliser toutes les entrées comme des entrées normales.

Disponibilité des fonctions de gestion des entrées

Les entrées numériques intégrées peuvent être configurées en tant que fonctions (Run/Stop, événements).

Les entrées non configurées en tant que fonctions sont considérées comme normales.

Principe du filtre

Ce filtre est destiné à réduire l'effet de rebond sur les entrées. La définition de la valeur du filtre permet au contrôleur d'ignorer certains changements soudains des niveaux d'entrée causés par le bruit électrique. Le filtre n'est disponible que sur les entrées rapides.

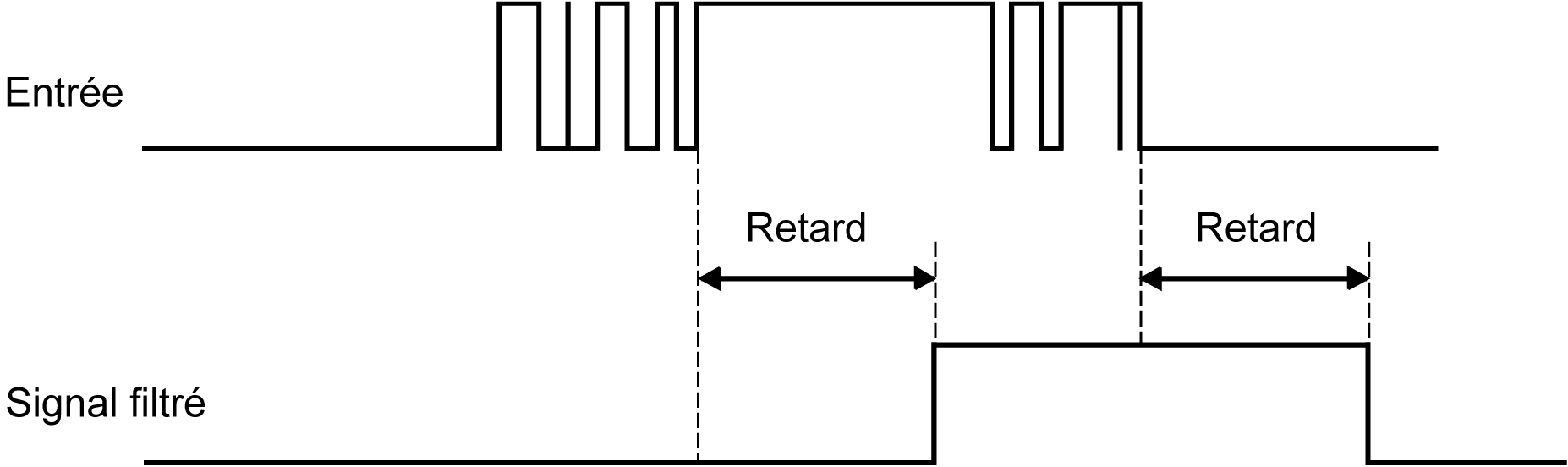

Le chronogramme suivant illustre les effets du filtre anti-rebond :

Rémanence

La mémorisation est une fonction pouvant être affectée aux entrées rapides du M262 Logic/Motion Controller. Elle permet de mémoriser les impulsions dont la durée est inférieure au temps de scrutation du M262 Logic/Motion Controller. Lorsque la durée de l'impulsion est inférieure à celle d'une scrutation, le contrôleur mémorise l'impulsion qui est ensuite mise à jour lors de la scrutation suivante. Ce mécanisme de mémorisation ne détecte que les fronts montants. Les fronts descendants ne peuvent pas être mémorisés. L'onglet Configuration d'E/S de EcoStruxure Machine Expert permet de définir les entrées à mémoriser.

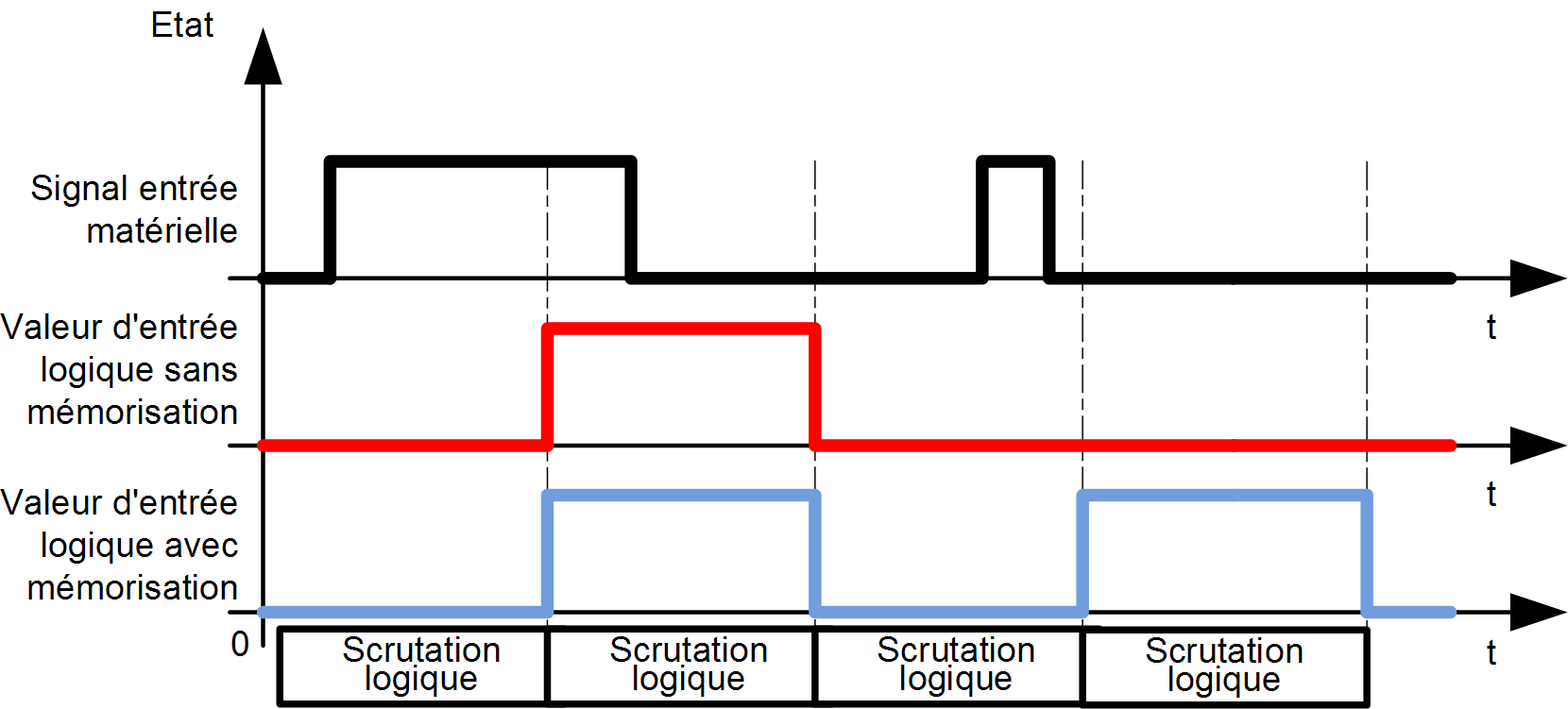

Le chronogramme suivant illustre les effets de la mémorisation :

Evénement

Une entrée configurée pour l'événement peut être associée à une tâche .

Run/Stop

La fonction Run/Stop sert à démarrer ou à arrêter un programme d'application à l'aide d'une entrée. Il est possible d'ajouter une commande Run/Stop en plus de celle intégrée, en configurant une entrée (et une seule).

Pour plus d'informations, reportez-vous à la section Run/Stop.

AVERTISSEMENT
	DÉMARRAGE IMPRÉVU DE LA MACHINE OU DU PROCESSUS Vérifiez l'état de sécurité de l'environnement de votre machine ou de votre processus avant de mettre l'entrée Run/Stop sous tension. Utilisez l'entrée Run/Stop pour éviter tout démarrage intempestif à distance. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT L'alimentation des capteurs ou actionneurs ne doit servir qu'à alimenter les capteurs ou actionneurs connectés au module. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
