Configuration matérielle maximale

Introduction

Le système de commande M262 Logic/Motion Controller constitue une solution tout-en-un pour les applications de mouvement et une solution évolutive pour les applications logiques, avec des configurations optimisées et une architecture évolutive ouverte.

Principe de configuration locale et distante

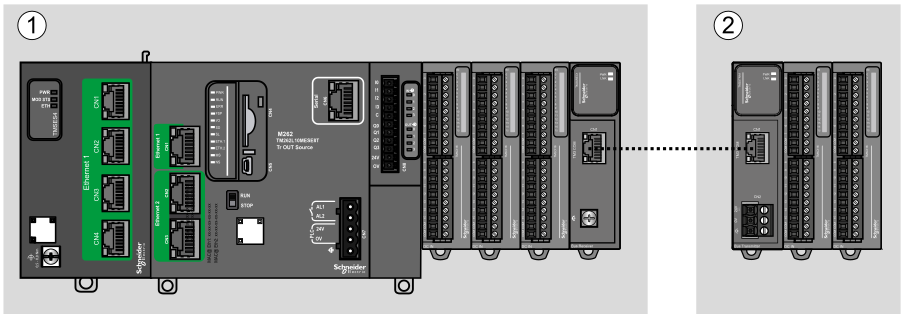

La figure suivante définit les configurations locale et distante :

(1) Configuration locale

(2) Configuration distante

M262 Logic/Motion Controller - Architecture de configuration locale

L'association des modules suivants offre une configuration locale et une flexibilité optimales :

  • M262 Logic/Motion Controller

  • Modules d'extension TMS

  • Modules d'extension TM3

Les besoins de l'application déterminent l'architecture de la configuration du M262 Logic/Motion Controller.

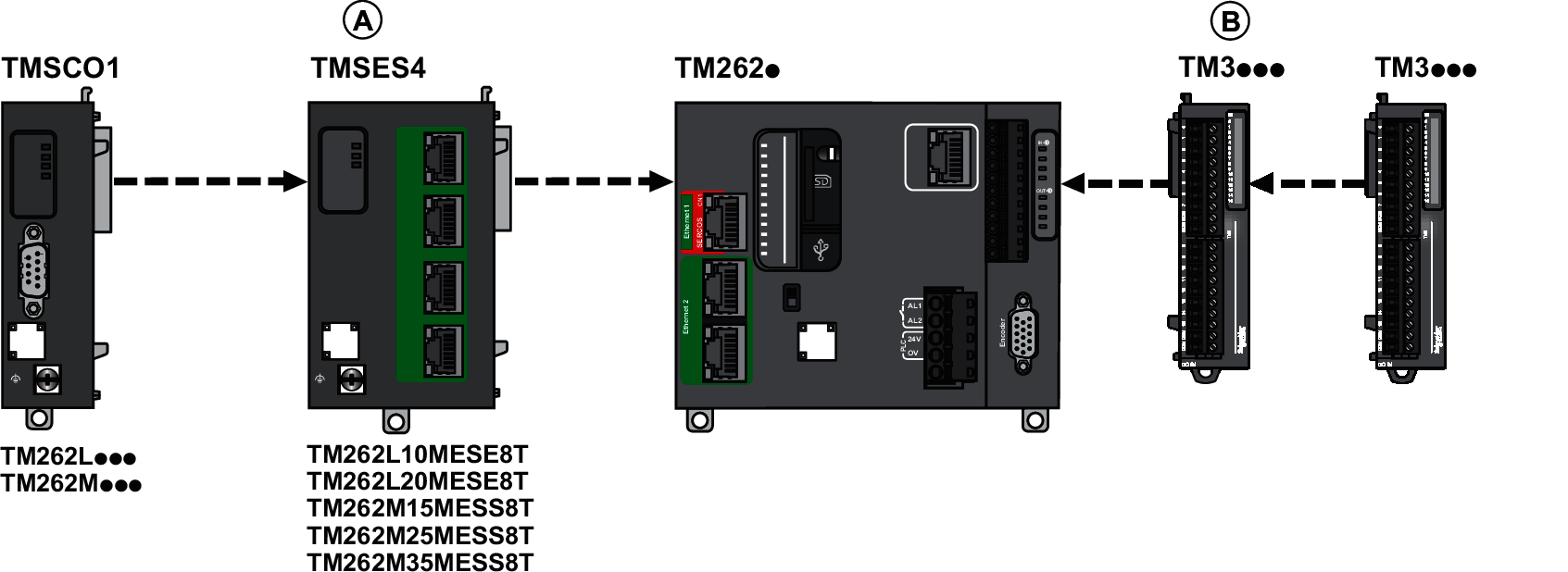

La figure suivante présente les composants d'une configuration locale :

(A) Modules d'extension TMS.
  • 1 TMSCO1

    pour TM262L01MESE8T et TM262M05MESS8T
  • 3 TMSES4 ou 2 TMSES4 et 1 TMSCO1 pour les autres références

TMSCO1 doit être le module le plus à gauche connecté au contrôleur.

(B) Modules d'extension TM3 (7 maximum).

M262 Logic/Motion Controller - Architecture de configuration distante

L'association des modules suivants offre une configuration distante et une flexibilité optimales :

  • M262 Logic/Motion Controller

  • Modules d'extension TMS

  • Modules d'extension TM3

  • Modules émetteur et récepteur TM3

Les besoins de l'application déterminent l'architecture de la configuration du M262 Logic/Motion Controller.

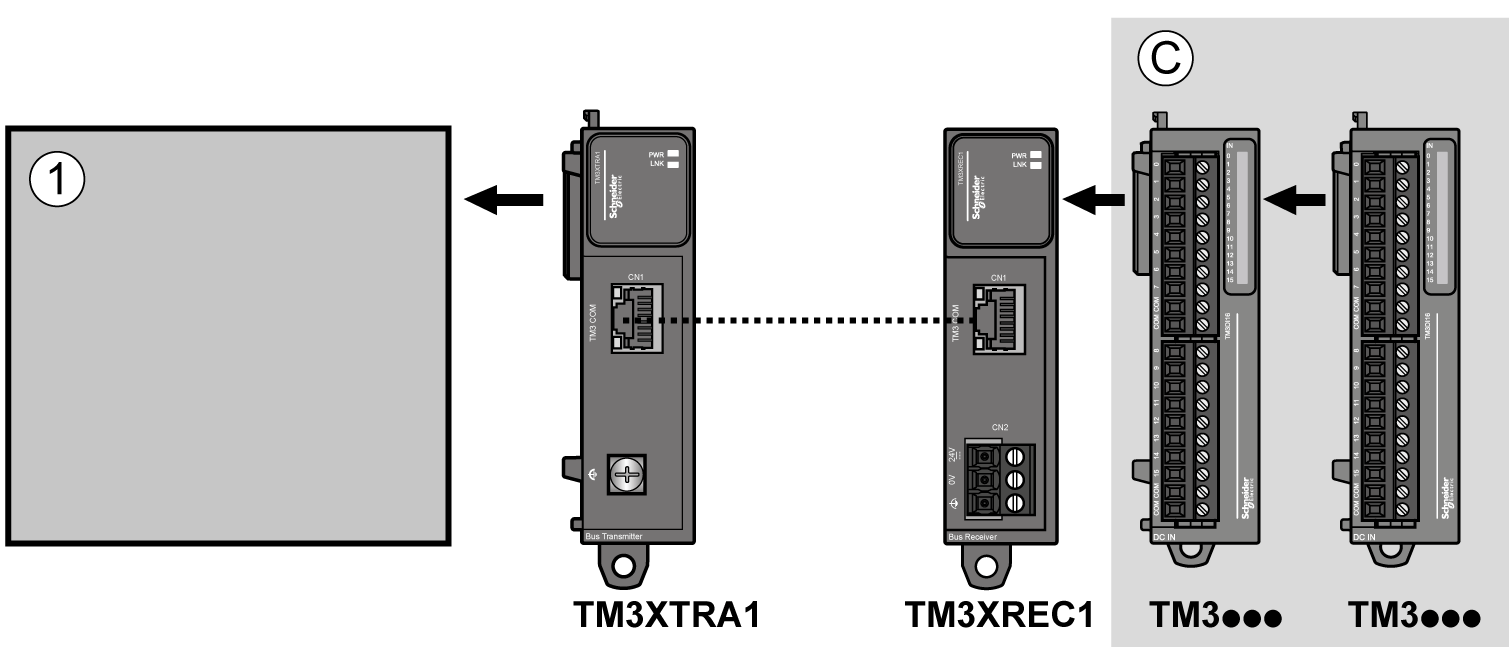

La figure suivante présente les composants d'une configuration distante :

(1) Contrôleur logique/de mouvement et modules

(C) Modules d'extension TM3 (7 au maximum)

M262 Logic/Motion Controller - Architecture de configuration distribuée

L'association des modules suivants offre une configuration distante et une flexibilité optimales :

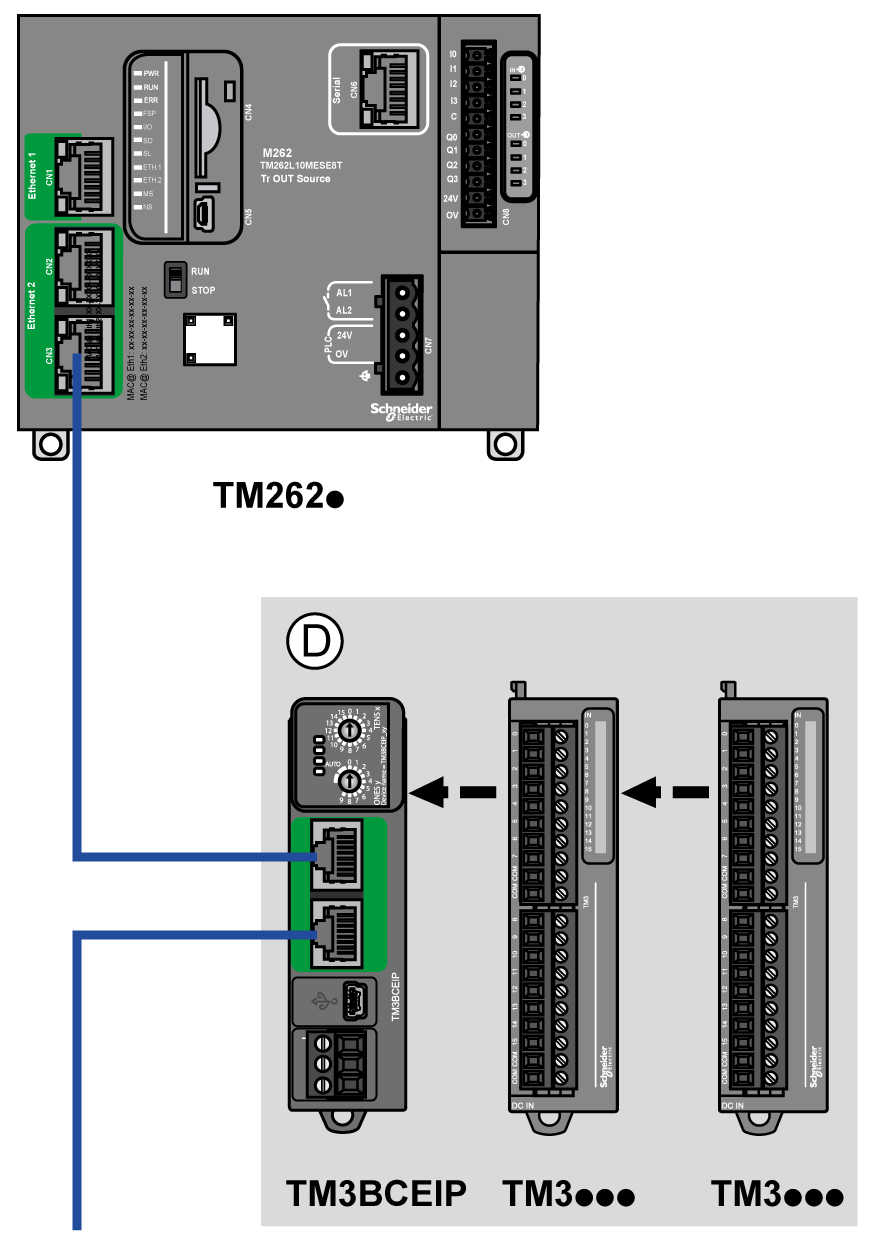

Cette figure montre les composants d’une architecture distribuée :

(D) modules TM3 distribués

Nombre maximum de modules

Le tableau suivant indique la configuration maximum prise en charge :

Références

Maximum

Type de configuration

TM262L01MESE8T

TM262M05MESS8T

7 modules d'extension TM3

1 TMSCO1

Mode local

TM262L10MESE8T

TM262M15MESS8T

TM262L20MESE8T

TM262M25MESS8T

TM262M35MESS8T

7 modules d'extension TM3

3 modules d'extension TMS composés des éléments suivants :

  • jusqu'à 3 TMSES4

  • jusqu'à 1 TMSCO1

Mode local

TM3XREC1

7 modules d'extension TM3

Mode distant

TM3BCEIP

TM3BCSL

TM3BCCO

7 modules d'extension TM3 sans émetteur ni récepteur

14 modules d'extension TM3 avec émetteur et récepteur

Mode distribué

NOTE : Les modules émetteur et récepteur TM3 ne sont pas inclus dans le décompte du nombre maximum de modules d'extension.
NOTE : La configuration avec ses modules d'extension TMS et TM3 est validée par le logiciel EcoStruxure Machine Expert dans la fenêtre Configuration.
NOTE : Dans certains environnements, une configuration maximale avec modules à forte consommation et distance maximum autorisée entre modules émetteur et récepteur TM3, bien qu'elle soit autorisée par le logiciel EcoStruxure Machine Expert, peut engendrer des problèmes de communication au niveau du bus. Dans ce cas, vous devez analyser la puissance consommée par les modules choisis pour votre configuration et évaluer la distance minimale de câblage requise par votre application pour éventuellement optimiser vos choix.
