Carte SD

Présentation

Principalement, une carte SD sert à :

télécharger une nouvelle application au contrôleur sans utiliser le logiciel EcoStruxure Machine Expert ;
mettre jour le micrologiciel du contrôleur ;
cloner l'application ou le micrologiciel du contrôleur ;
appliquer les modifications effectuées après la configuration au contrôleur (par exemple, modifier les adresses IP ou la configuration de ligne série) ;
appliquer des fichiers de recette ;
récupérer des fichiers de journalisation des données.

Le système de fichiers de la carte SD est FAT 32. Les fichiers de la carte SD peuvent donc être utilisés directement sur votre ordinateur.

Lorsque vous manipulez la carte SD, suivez les instructions ci-après pour éviter la perte ou la dégradation des données internes de la carte, ou le dysfonctionnement de la carte :

AVIS
	PERTE DE DONNÉES D'APPLICATION Ne stockez pas la carte SD dans un lieu exposé à de l'électricité statique ou à des champs électromagnétiques probables. Ne stockez pas la carte SD au soleil, près d'un appareil de chauffage ou dans tout autre endroit susceptible de connaître des températures élevées. Ne courbez pas la carte SD. Ne faites pas tomber la carte SD et ne la heurtez pas contre un autre objet. Conservez la carte SD au sec. Ne touchez pas les connecteurs de la carte SD. Ne désassemblez pas et ne modifiez pas la carte SD. Utilisez uniquement des cartes SD formatées en FAT ou FAT32. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS

PERTE DE DONNÉES D'APPLICATION

Ne stockez pas la carte SD dans un lieu exposé à de l'électricité statique ou à des champs électromagnétiques probables.
Ne stockez pas la carte SD au soleil, près d'un appareil de chauffage ou dans tout autre endroit susceptible de connaître des températures élevées.
Ne courbez pas la carte SD.
Ne faites pas tomber la carte SD et ne la heurtez pas contre un autre objet.
Conservez la carte SD au sec.
Ne touchez pas les connecteurs de la carte SD.
Ne désassemblez pas et ne modifiez pas la carte SD.
Utilisez uniquement des cartes SD formatées en FAT ou FAT32.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Le M262 Logic/Motion Controller ne reconnaît pas les cartes SD formatées en NTFS. Formatez la carte SD en FAT ou FAT32 sur votre ordinateur.

Lorsque vous utilisez M262 Logic/Motion Controller et la carte SD, respectez les instructions ci-après pour éviter toute perte de données cruciales :

Une perte de données accidentelle peut se produire à tout moment. Une fois les données perdues, elles ne peuvent plus être récupérées.
Si vous retirez la carte SD en force, les données qu'elle contient risquent d'être endommagées.
Si vous retirez une carte SD alors qu'elle fait l'objet d'un accès (voyant SD clignotant en jaune), vous risquez d'endommager la carte SD ou ses données.
Si la carte SD n'est pas correctement positionnée lors de son insertion dans le contrôleur, les données sur celle-ci et le contrôleur risquent d'être endommagées.

AVIS
	PERTE DE DONNÉES D'APPLICATION Sauvegardez les données de la carte SD régulièrement. Ne mettez pas le contrôleur hors tension et ne le réinitialisez pas. N'insérez ou ne retirez pas la carte SD pendant que le système accède aux données stockées sur celle-ci. Le non-respect de ces instructions peut provoquer des dommages matériels.

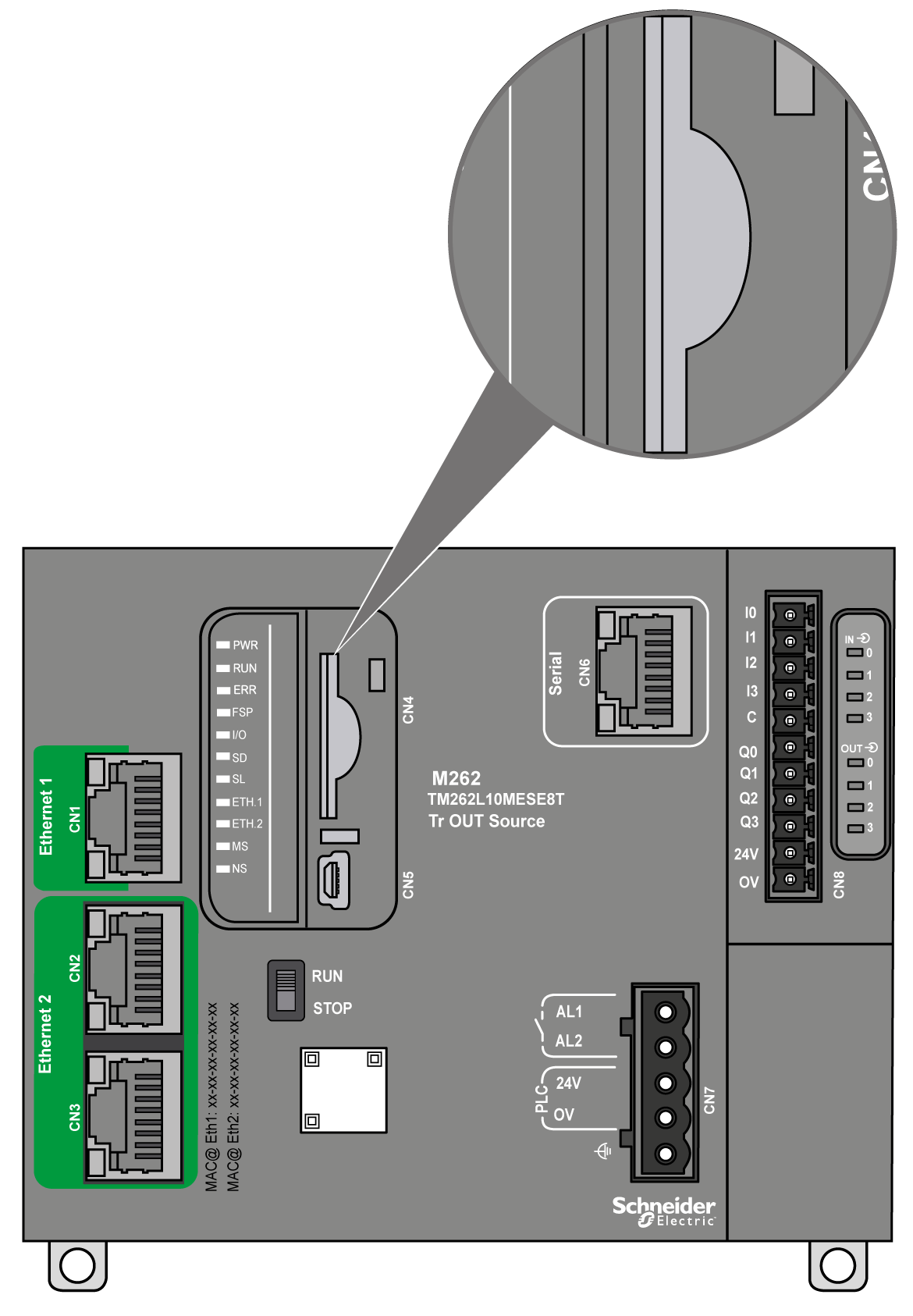

La figure ci-dessous montre l'emplacement de la carte SD :

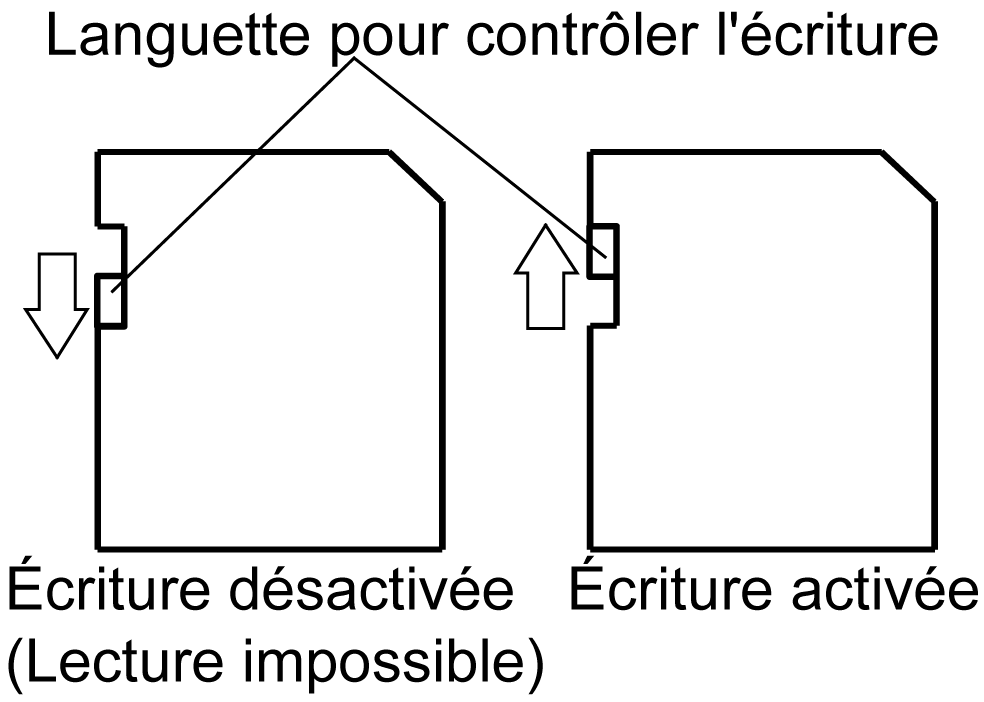

La languette de commande d'écriture permet d'empêcher les opérations d'écriture sur la carte SD. Pour autoriser l'écriture sur la carte SD et libérer le verrou, relevez la languette comme l’indique la figure de droite. Veuillez consulter les instructions du fabricant avant d'utiliser une carte SD.

Etape	Action

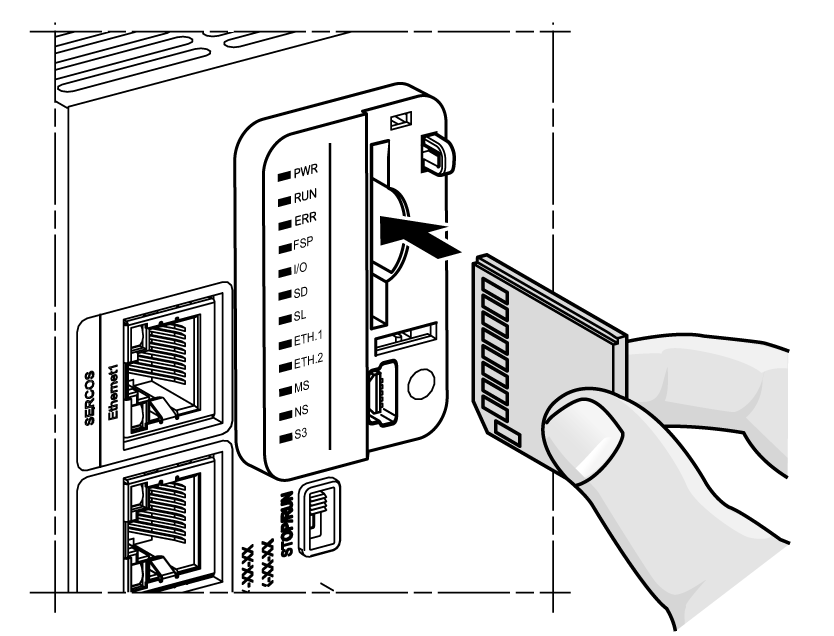

1	Insérez la carte SD dans son emplacement :

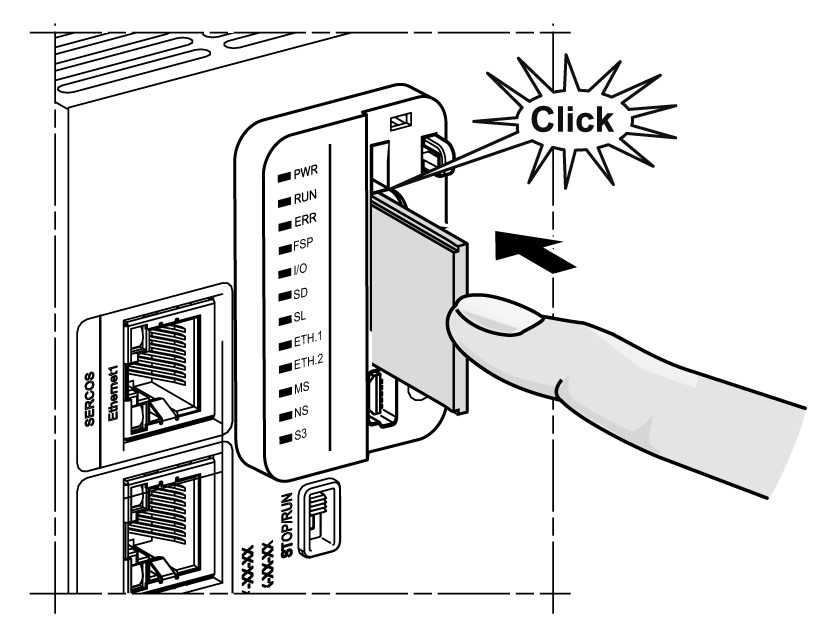

2	Poussez jusqu'à entendre le déclic.

Caractéristiques de l'emplacement de carte SD

Rubrique	Caractéristiques	Description
Type pris en charge	Capacité standard	SD (SDSC)
Type pris en charge	Haute capacité	SDHC
Mémoire globale	Taille	32 Go maximum (SDHC uniquement)

Caractéristiques du TMASD1

Caractéristiques	Description
Nombre de retraits de la carte	1 000 fois au minimum
Durée de rétention des fichiers	10 ans à 25 ℃ (77 °F)
Type de mémoire Flash	SLC NAND
Taille mémoire	256 Mo
Température ambiante de fonctionnement	-10 à 85 °C (14 à 185 °F)
Température de stockage	-25 à 85 °C (-13 à 185 °F)
Humidité relative	95 % maximum sans condensation
Cycles d'écriture/d'effacement	3 000 000 (environ)

Voyant d'état

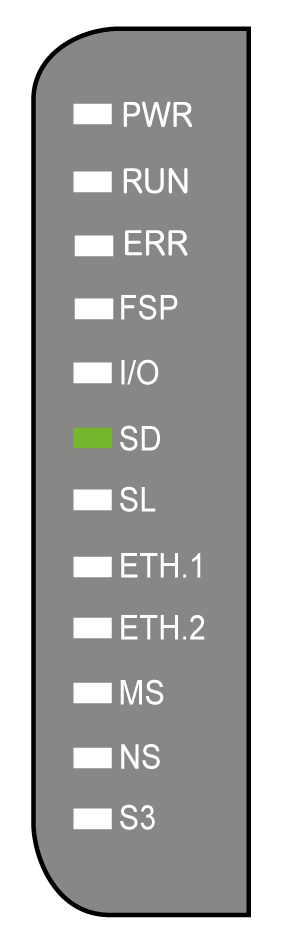

La figure ci-dessous montre le voyant d'état de la carte SD :

Le tableau suivant décrit le voyant d'état de la carte SD :

Libellé	Description	Voyant
Libellé	Description	Etat	Description
SD	Carte SD	Allumé en vert	Mise à jour du micrologiciel terminée.
		Vert clignotant	Mise à jour du micrologiciel ou exécution de script en cours.
		Allumé en jaune	Echec de la mise à jour du micrologiciel ou de l'exécution d'un script.
		Jaune clignotant	La carte SD est en cours de consultation (exécution de script en cours).
		Eteint	Aucune activité sur la carte SD.
