Bonnes pratiques en matière de câblage

Présentation

Cette section présente les consignes de câblage et les bonnes pratiques à respecter avec le système M262 Logic/Motion Controller.

DANGER
	RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION OU D'ÉCLAIR D'ARC Coupez toutes les alimentations de tous les équipements, y compris les équipements connectés, avant de retirer les caches ou les portes d'accès, ou avant d'installer ou de retirer des accessoires, matériels, câbles ou fils, sauf dans les cas de figure spécifiquement indiqués dans le guide de référence du matériel approprié à cet équipement. Utilisez toujours un appareil de mesure de tension réglé correctement pour vous assurer que l'alimentation est coupée conformément aux indications. Remettez en place et sécurisez tous les capots de protection, accessoires, matériels, câbles et fils, et vérifiez que l'appareil est bien relié à la terre avant de le remettre sous tension. N'utilisez que la tension indiquée pour faire fonctionner cet équipement et les produits associés. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION OU D'ÉCLAIR D'ARC

Coupez toutes les alimentations de tous les équipements, y compris les équipements connectés, avant de retirer les caches ou les portes d'accès, ou avant d'installer ou de retirer des accessoires, matériels, câbles ou fils, sauf dans les cas de figure spécifiquement indiqués dans le guide de référence du matériel approprié à cet équipement.
Utilisez toujours un appareil de mesure de tension réglé correctement pour vous assurer que l'alimentation est coupée conformément aux indications.
Remettez en place et sécurisez tous les capots de protection, accessoires, matériels, câbles et fils, et vérifiez que l'appareil est bien relié à la terre avant de le remettre sous tension.
N'utilisez que la tension indiquée pour faire fonctionner cet équipement et les produits associés.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
	PERTE DE CONTROLE Réalisez une analyse des modes de défaillance et de leurs effets (FMEA) ou une analyse de risques équivalente sur l'application et appliquez les contrôles de prévention et de détection appropriés avant la mise en œuvre. Prévoyez un état de repli pour les événements ou séquences de commande indésirables. Le cas échéant, prévoyez des chemins de commande séparés et redondants. Définissez les paramètres appropriés, notamment pour les limites. Examinez les conséquences des retards de transmission et prenez les mesures correctives nécessaires. Examinez les conséquences des interruptions de la liaison de communication et prenez des mesures correctives nécessaires. Prévoyez des chemins indépendants pour les fonctions de commande critiques (arrêt d'urgence, dépassement de limites, conditions d'erreur, etc.) en fonction de votre évaluation des risques ainsi que des réglementations et consignes applicables. Appliquez les réglementations et les consignes locales de sécurité et de prévention des accidents.¹ Testez chaque mise en œuvre d'un système pour vérifier son bon fonctionnement avant de le mettre en service. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

PERTE DE CONTROLE

Réalisez une analyse des modes de défaillance et de leurs effets (FMEA) ou une analyse de risques équivalente sur l'application et appliquez les contrôles de prévention et de détection appropriés avant la mise en œuvre.
Prévoyez un état de repli pour les événements ou séquences de commande indésirables.
Le cas échéant, prévoyez des chemins de commande séparés et redondants.
Définissez les paramètres appropriés, notamment pour les limites.
Examinez les conséquences des retards de transmission et prenez les mesures correctives nécessaires.
Examinez les conséquences des interruptions de la liaison de communication et prenez des mesures correctives nécessaires.
Prévoyez des chemins indépendants pour les fonctions de commande critiques (arrêt d'urgence, dépassement de limites, conditions d'erreur, etc.) en fonction de votre évaluation des risques ainsi que des réglementations et consignes applicables.
Appliquez les réglementations et les consignes locales de sécurité et de prévention des accidents.¹
Testez chaque mise en œuvre d'un système pour vérifier son bon fonctionnement avant de le mettre en service.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

¹ Pour plus d'informations, consultez le document NEMA ICS 1.1 (dernière édition), Safety Guidelines for the Application, Installation, and Maintenance of Solid State Control (Directives de sécurité pour l'application, l'installation et la maintenance de commande statique) et le document NEMA ICS 7.1 (dernière édition), Safety Standards for Construction and Guide for Selection, Installation, and Operation of Adjustable-Speed Drive Systems (Normes de sécurité relatives à la construction et manuel de sélection, d'installation et d'exploitation de variateurs de vitesse) ou leur équivalent en vigueur dans votre pays.

Consignes de câblage

Ces règles doivent être appliquées lors du câblage d’un système M262 Logic/Motion Controller :

Le câblage de communication doit être séparé du câblage d'alimentation. Ces deux types de câblage doivent être acheminés dans des chemins de câbles séparés.
Vérifiez que les conditions d'utilisation et d'environnement respectent les plages spécifiées.
Utilisez des câbles de taille appropriée, afin de respecter les exigences en matière de courant et de tension.
N’utilisez que des conducteurs en cuivre pour 75 °C (167 °F) minimum.
Utilisez des câbles blindés à paire torsadée pour le codeur, les réseaux et les connexions de communication série.

Utilisez des câbles blindés et correctement reliés à la terre pour toutes les connexions de communication. Si vous n'utilisez pas de câbles blindés pour ces connexions, les interférences électromagnétiques peuvent détériorer la qualité du signal. Des signaux dégradés peuvent provoquer un fonctionnement imprévu du contrôleur ou des modules et équipements connectés.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Utilisez des câbles blindés pour tous les signaux de communication. Reliez le blindage des câbles de tous les signaux de communication à la terre en un même point¹. Séparez les câbles de communication des câbles d'alimentation. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

¹ La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.

Pour plus d'informations, consultez la section Mise à la terre des câbles blindés.

NOTE : En surface, la température peut dépasser 60 °C (140 °F).

Conformément aux normes CEI 61010, séparez le câblage primaire (câbles connectés au secteur) du câblage secondaire (câble à très faible tension provenant des sources d'alimentation concernées). Si l'opération est impossible, une double isolation est obligatoire, sous la forme d'une conduite ou de gaines de câbles.

Règles relatives aux borniers à ressort

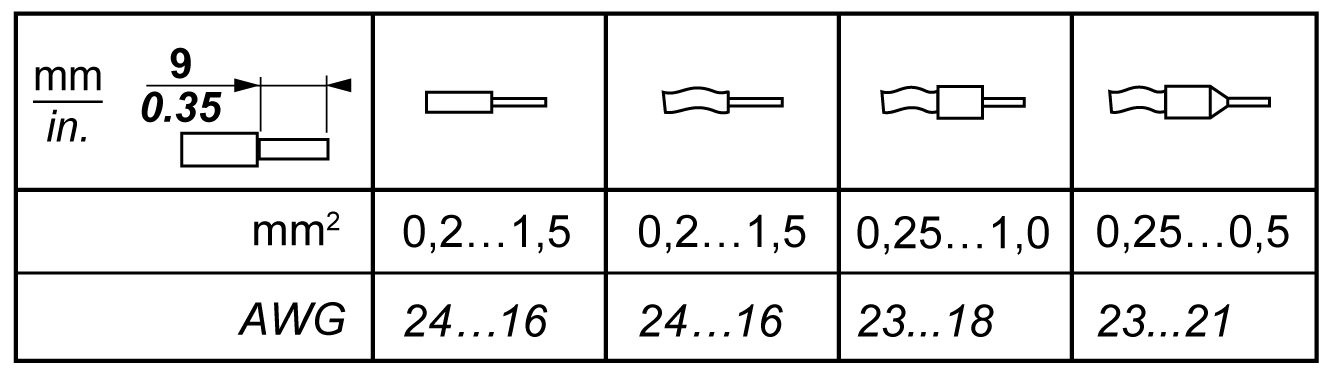

Les tableaux suivants montrent les types de câble et les dimensions de fil pour le bornier à ressort débrochable CN7 (pas de 5,08) du connecteur de la borne du relais d’alarme et de l’entrée d'alimentation 24 VCC intégré :

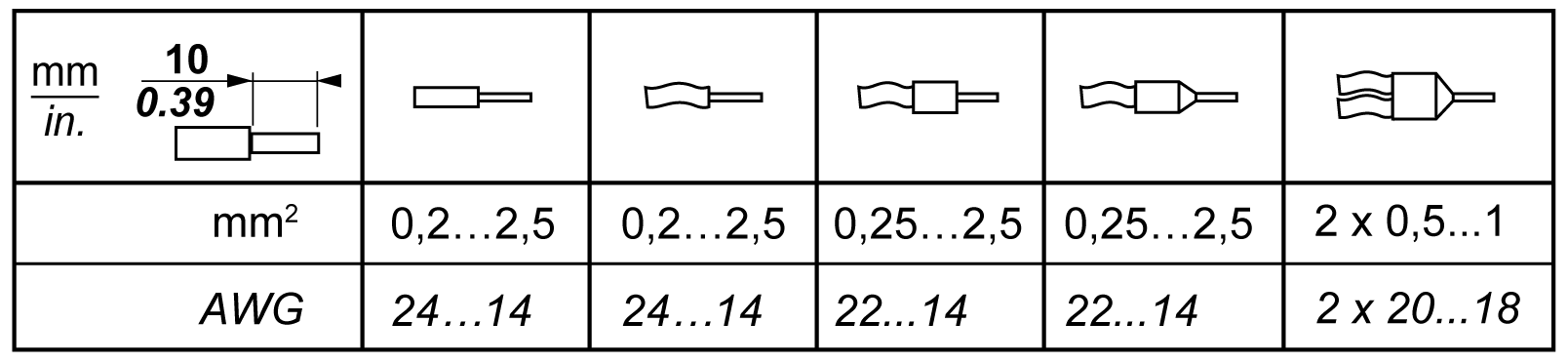

Les tableaux suivants montrent les types de câble et les dimensions de fil pour le bornier à ressort débrochable CN8 (pas de 3,81) du connecteur d’E/S intégré :

Règles relatives aux borniers à vis

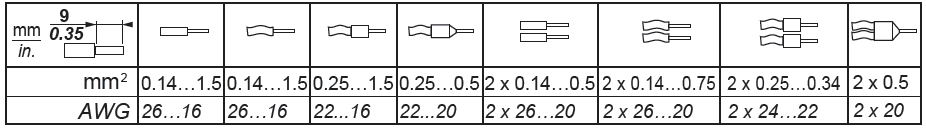

Les tableaux suivants montrent les types de câble et les dimensions de fil pour le bornier à vis débrochable CN7 (pas de 5,08) du connecteur de la borne du relais d’alarme et de l’entrée d'alimentation 24 VCC intégré :

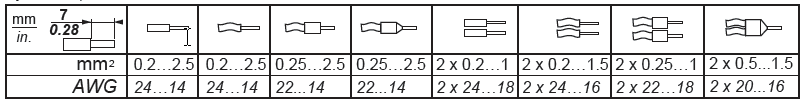

Les tableaux suivants montrent les types de câble et les dimensions de fil pour le bornier à vis débrochable CN8 (pas de 3,81) du connecteur d’E/S intégré :

DANGER
	RISQUE DE CHOC ÉLECTRIQUE EN RAISON DE CÂBLAGE NON SERRÉ Serrez les connexions conformément aux couples spécifiés. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER
	RISQUE D'INCENDIE Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des alimentations. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Protection des sorties contre les dommages dus aux charges inductives

En fonction de la charge, un circuit de protection peut être requis pour les sorties des contrôleurs et de certains modules. Les charges inductives utilisant des tensions CC peuvent créer des réflexions de tension produisant un dépassement endommageant ou réduisant la longévité des dispositifs de sortie.

ATTENTION
	ENDOMMAGEMENT DES CIRCUITS DE SORTIE DU FAIT DE CHARGES INDUCTIVES Utilisez un circuit ou un dispositif de protection externe approprié pour réduire les risques de dommages dus à des charges inductives de courant direct. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Si votre contrôleur ou module contient des sorties à relais, ces types de sortie peuvent supporter jusqu'à 240 V CA. Les dommages inductifs subis par ces types de sorties peuvent provoquer des contacts soudés et des pertes de contrôles. Chaque charge inductive doit inclure un dispositif de protection, comme un écrêteur, un circuit RC ou une diode à accumulation. Ces relais ne prennent pas en charge les charges capacitives.

AVERTISSEMENT
	SORTIES DE RELAIS SOUDEES FERMEES Protégez toujours les sorties de relais contre les dommages par charge de courant alternatif, à l'aide d'un dispositif ou d'un circuit de protection externe. Ne connectez pas de sorties de relais à des charges capacitives. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Parfois, les bobines de contacteur CA sont des charges inductives qui génèrent des interférences à haute fréquence et des courants transitoires importants lors de leur déchargement. Ces interférences peuvent entraîner la détection d'une erreur de bus d'E/S par le contrôleur.

AVERTISSEMENT
	PERTE DE CONTROLE INDIRECT Installez un parasurtenseur à courbe de réponse ou un dispositif similaire, tel qu'un relais d'interposition, sur chaque sortie de relais de module d'extension TM3, lors du raccordement de contacteurs CA ou d'autres formes de charges inductives. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

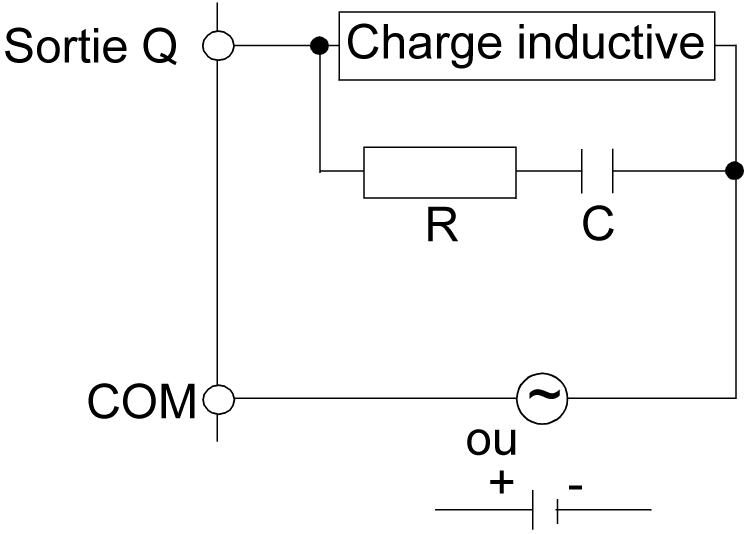

Circuit de protection A : ce circuit de protection peut être utilisé pour des circuits à courant continu et alternatif.

C : valeur comprise entre 0,1 et 1 μF

R : résistance dont la valeur est approximativement identique à la charge

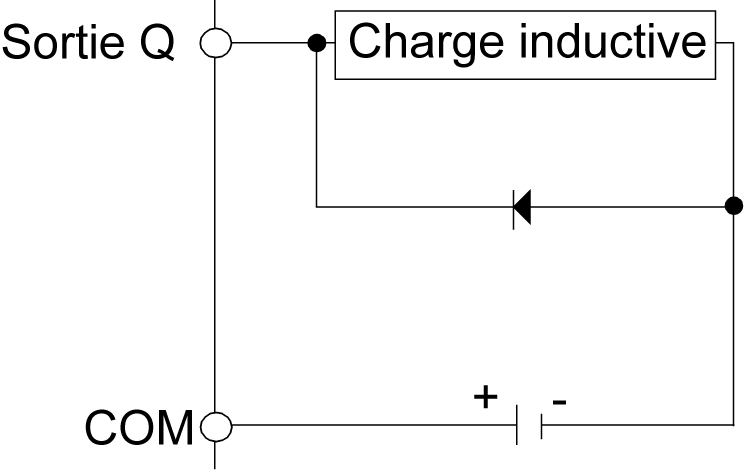

Circuit de protection B : ce circuit de protection peut être utilisé pour des circuits à courant continu.

Utilisez une diode ayant les caractéristiques nominales suivantes :

Tension de tenue inverse : tension d'alimentation du circuit de charge x 10.
Courant direct : supérieur au courant de charge.

Circuit de protection C : ce circuit de protection peut être utilisé pour des circuits à courant continu et alternatif.

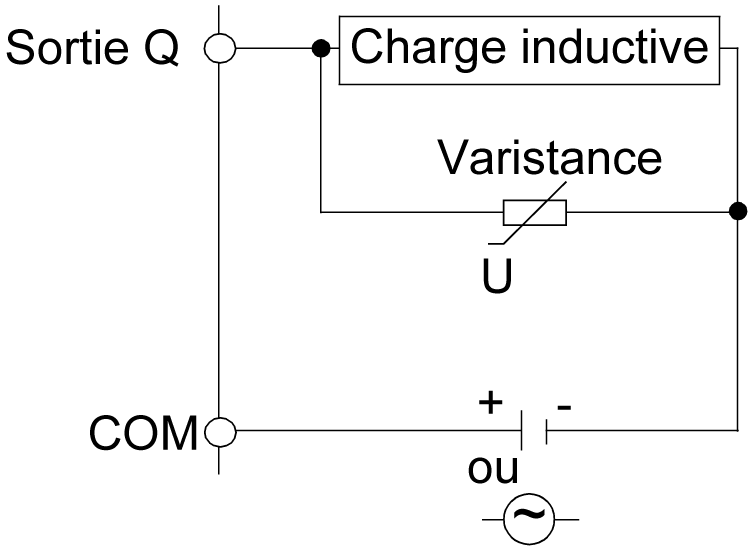

Dans les applications où la charge inductive est fréquemment et/ou rapidement activée et désactivée, assurez-vous que la valeur nominale continue de la varistance (J) est supérieure d'au moins 20 % à l'énergie de la charge de pointe.
