Ports Ethernet 2

Présentation

Le M262 Logic/Motion Controller est équipé de ports de communication Ethernet :

Nom du port

Nombre de ports

Référence

Ethernet 1

1 (100BASE-T)

TM262L•

1 (100BASE-T/SERCOS)

TM262M•

Ethernet 2

2 (double commutateur Ethernet 1000BASE-T)

TM262•

Caractéristiques

Ce tableau décrit les caractéristiques physiques des ports Ethernet 2 :

Caractéristique

Description

Protocoles

Modbus TCP, EtherNet/IP, Machine Expert (utilisé pour l’échange de données entre un PC exécutant le logiciel EcoStruxure Machine Expert et le contrôleur).

Type de connecteur

RJ45

Auto-négociation

De 100 Mbits/s semi-duplex à 1000 Mbits/s duplex intégral

Type de câble

Blindé

Détection automatique d'inverseur

MDI / MDIX

Brochage Ethernet 2

Cette figure montre le brochage Ethernet 2 des connecteurs RJ45 :

Ce tableau décrit le brochage Ethernet 2 des connecteurs :

N° de broche

100BASE-T

1000BASE-T

1

TD+

DA+

2

TD-

DA-

3

RD+

DB+

4

–

CC+

5

–

CC-

6

RD-

DB-

7

–

DD+

8

–

DD-

NOTE : Le contrôleur prend en charge la fonction de câble inverseur automatique MDI/MDIX. Il n'est pas nécessaire d'utiliser des câbles inverseurs Ethernet spéciaux pour raccorder directement des équipements à ce port (raccordement sans concentrateur ou commutateur Ethernet).
NOTE : La déconnexion du câble Ethernet est vérifiée chaque seconde. Si la déconnexion est brève (< 1 seconde), l'état du réseau peut ne pas la signaler.

Voyants d’état

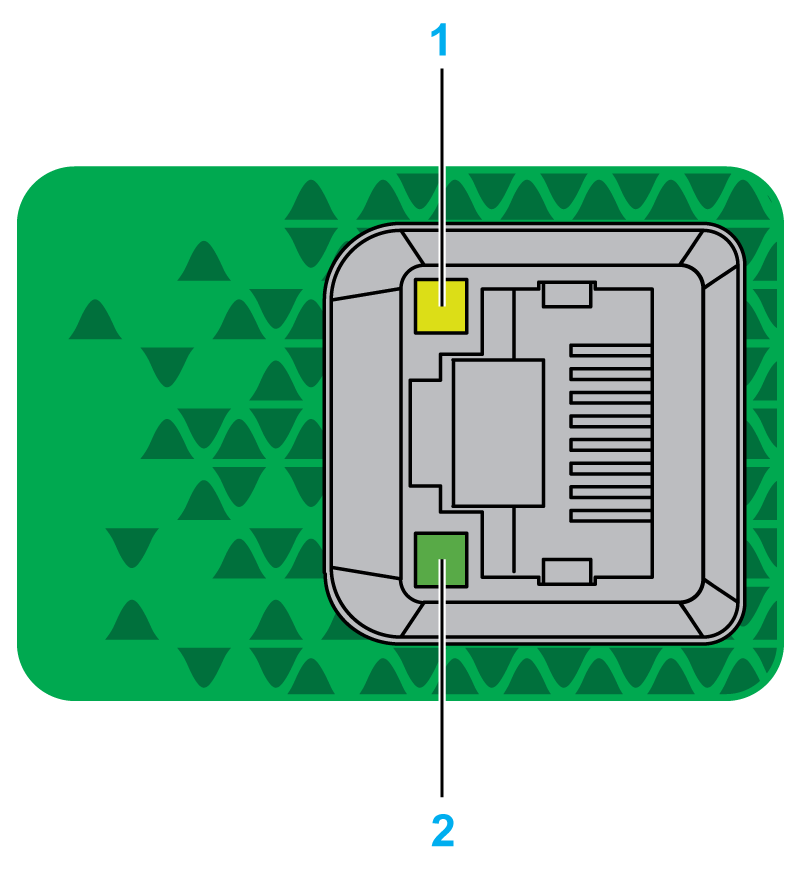

Cette figure montre les voyants d'état sur le connecteur RJ45 :

Ce tableau décrit les voyants d'état des ports Ethernet :

Libellé

Description

Voyant d'état

Couleur

Etat

Description

1

Liaison Ethernet/vitesse

Vert/jaune

Eteint

Aucune liaison

Lueur jaune continue

Liaison à 100 Mbits/s

Lueur verte continue

Liaison à 1000 Mbits/s

2

Activité Ethernet

Vert

Eteint

Aucune activité ni liaison

Allumé

Liaison détectée, mais aucune activité

Clignotant

Emission ou réception de données
