Port de programmation USB mini-B

Présentation

Le port Mini-B USB est le port de programmation qui vous permet de connecter un PC au port d'hôte USB à l'aide du logiciel EcoStruxure Machine Expert. En utilisant un câble USB classique, cette connexion est idéale pour les mises à jour rapides du programme ou les connexions à courte durée afin d'assurer la maintenance et de vérifier des valeurs de données. Elle ne convient pas aux connexions à long terme, comme la mise en service ou la surveillance, qui requièrent des câbles spécifiques minimisant les interférences électromagnétiques.

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT OU ÉQUIPEMENT INOPÉRANT
  • Pour un raccordement de longue durée, vous devez utiliser un câble USB blindé, tel qu'un BMX XCAUSBH0••, raccordé à la terre fonctionnelle (FE) du système.
  • Ne connectez pas plusieurs contrôleurs ou coupleurs de bus simultanément en utilisant des connexions USB.
  • N'utilisez le ou les ports USB que si la zone est identifiée comme non dangereuse.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

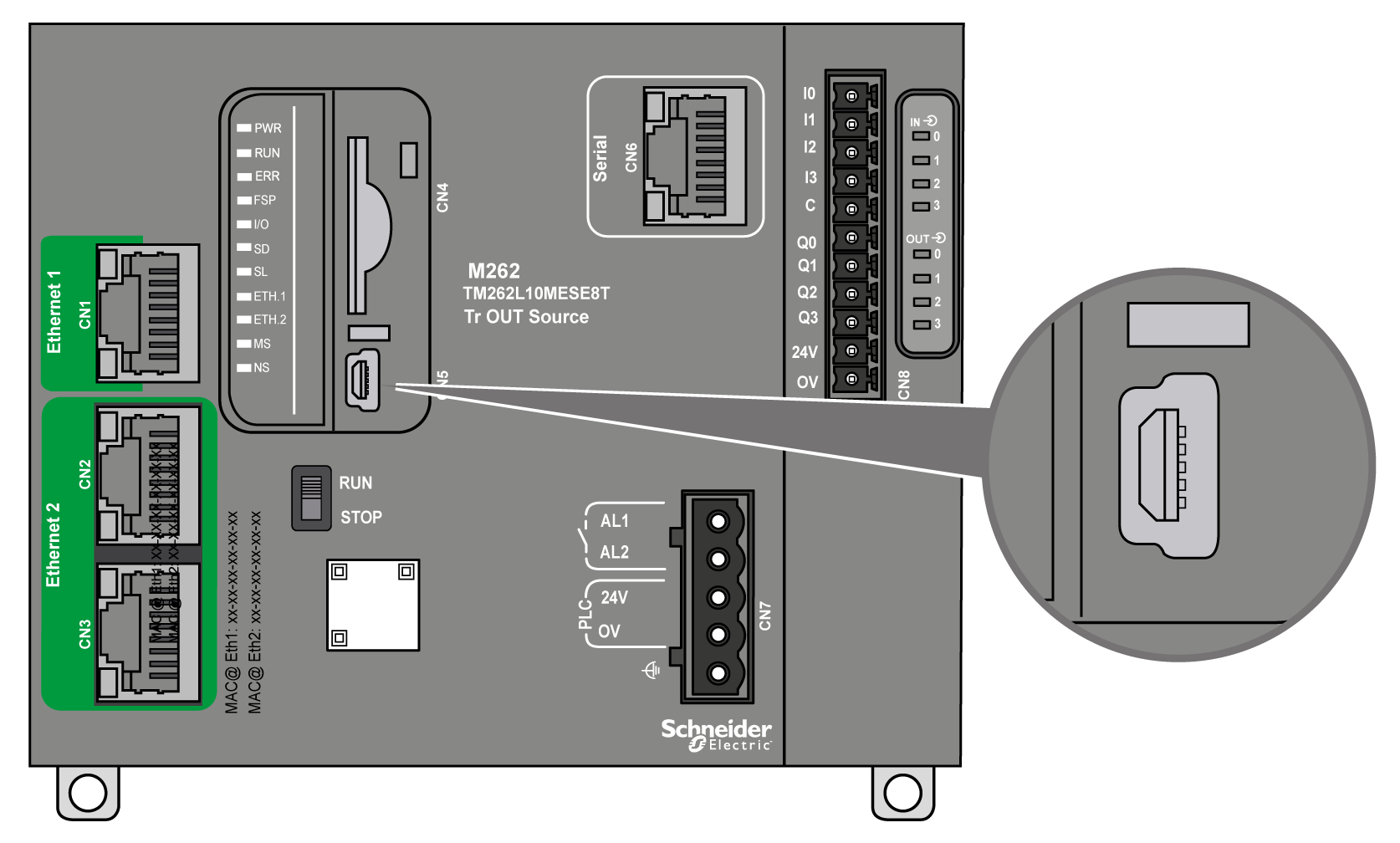

La figure suivante montre l'emplacement du port de programmation USB Mini-B :

Caractéristiques

Ce tableau décrit les caractéristiques du port de programmation USB Mini-B :

Paramètre

Port de programmation USB

Fonction

Compatible USB 2.0

Type de connecteur

Mini-B

Isolement

550 VCA pendant 1 minute

Type de câble

Blindé

Débit en bauds max.

12 Mbits/s

Longueur de câble max.

5 m (16.5 ft)

Protocoles pris en charge

Protocole Machine Expert

FTP

HTTP

Modbus
