Rail oméga (DIN)

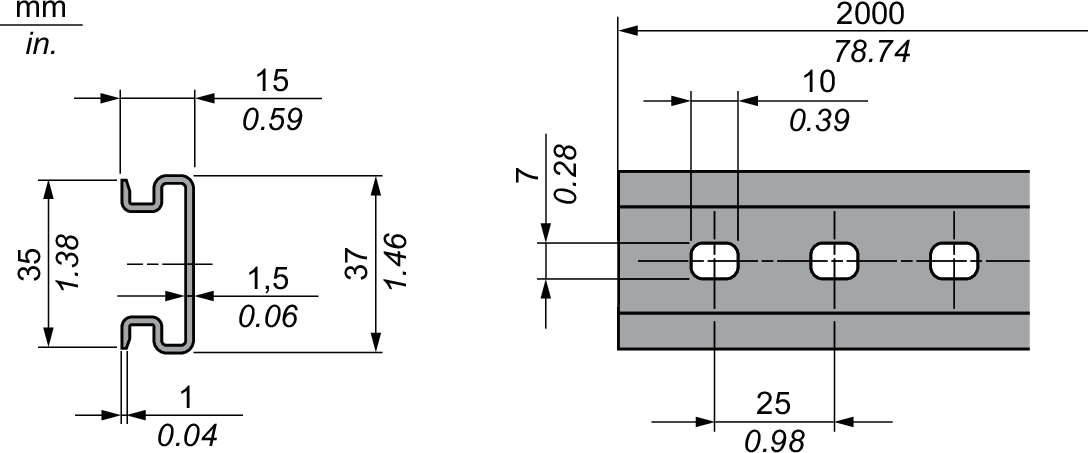

Dimensions du rail oméga (DIN)
Vous pouvez monter le contrôleur ou le récepteur ainsi que leurs extensions sur un rail oméga (DIN) de 35 mm (1,38 po.). Ce rail peut être fixé à une surface de montage lisse, suspendu à un rack EIA ou monté dans une armoire NEMA.
Rails oméga (DIN) symétriques

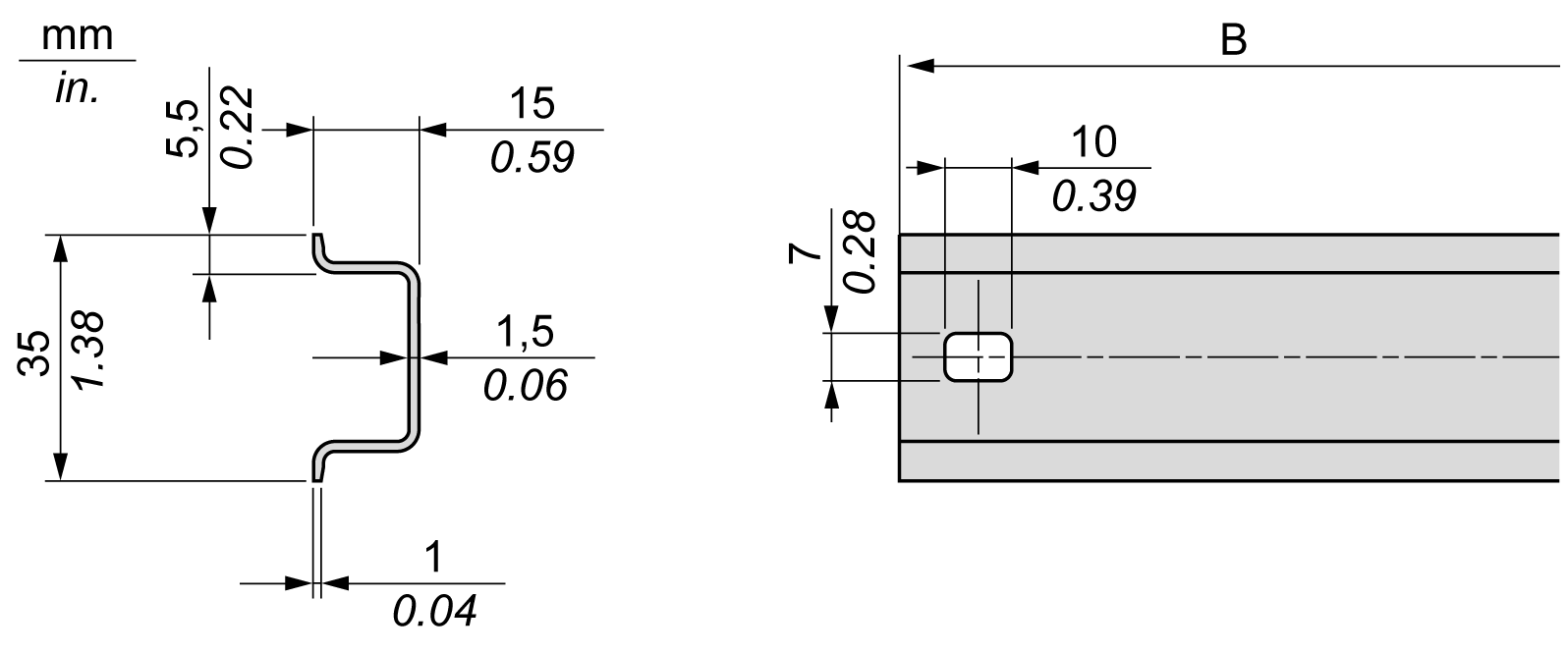

L'illustration et le tableau ci-dessous indiquent les références des rails oméga (DIN) destinés aux produits à montage mural :
|
Référence |
Type |
Perforé |
Longueur du rail (B) |
|---|---|---|---|
|
NSYSDR50A |
A |
A chaque extrémité |
450 mm (17,71 po.) |
|
NSYSDR60A |
A |
A chaque extrémité |
550 mm (21,65 po.) |
|
NSYSDR80A |
A |
A chaque extrémité |
750 mm (29,52 po.) |
|
NSYSDR100A |
A |
A chaque extrémité |
950 mm (37,40 po.) |

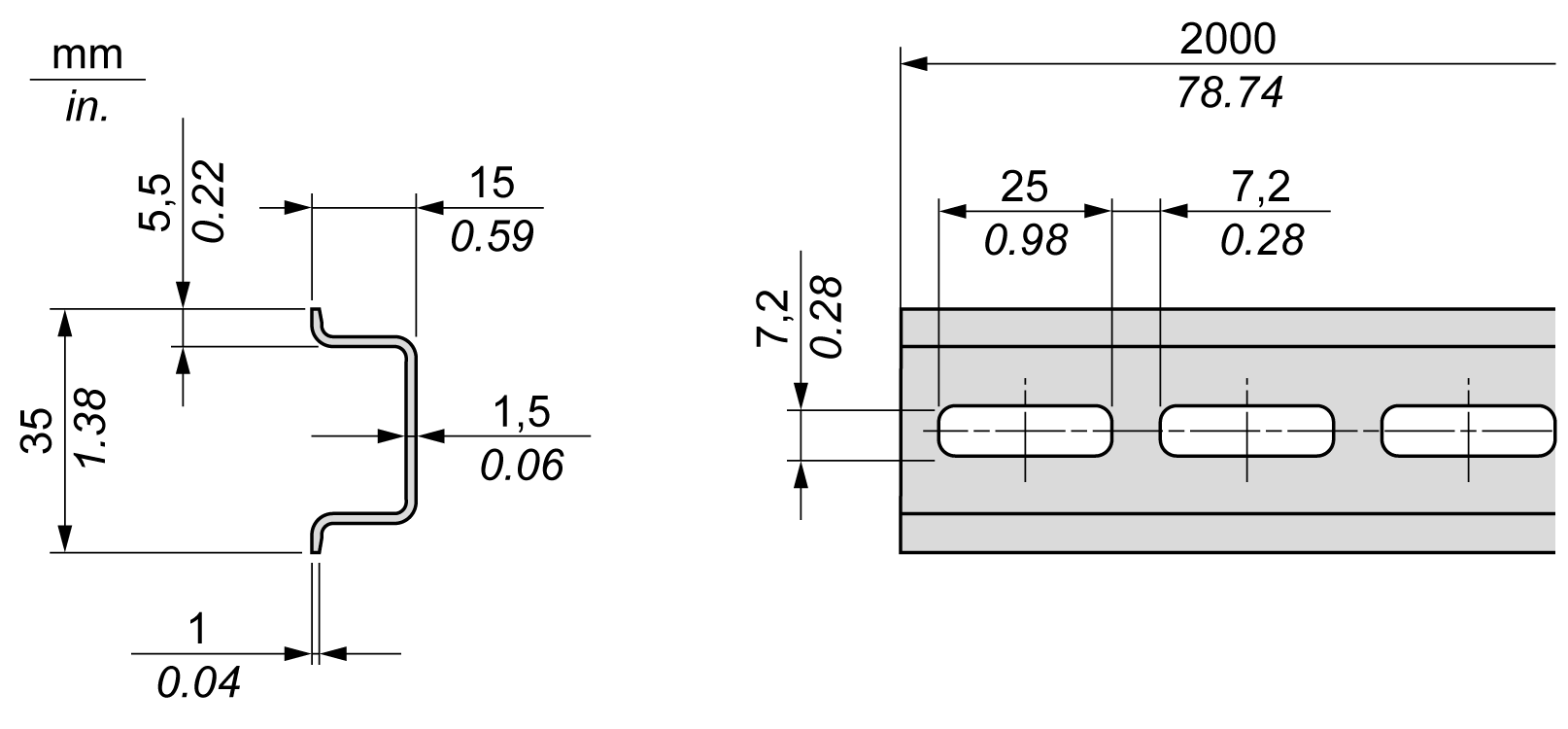

L'illustration et le tableau ci-après indiquent les références des rails oméga (DIN) symétriques de 2000 mm (78,74 po.) :
|
Référence |
Type |
Perforé |
Longueur du rail |
|---|---|---|---|
|
NSYSDR200 |
A |
Non |
2000 mm (78,74 po.) |
|
NSYSDR200D |
A |
Oui |
