SetSerialConf : modifier la configuration de la ligne série

Description de la fonction

SetSerialConf permet de modifier la configuration de la ligne série.

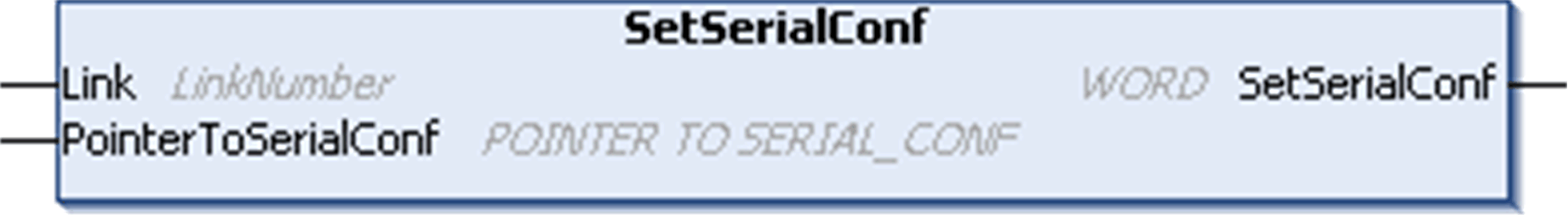

Représentation graphique

NOTE : La modification de la configuration du ou des ports de ligne(s) série pendant l'exécution du programme peut interrompre les communications avec d'autres équipements connectés.
 AVERTISSEMENT
PERTE DE CONTRÔLE DUE À UNE MODIFICATION DE LA CONFIGURATION
Validez et testez tous les paramètres de la fonction SetSerialConf avant de mettre votre programme en service.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Description des paramètres

Entrée

Type

Commentaire

Link

LinkNumber

LinkNumber est le numéro du port de communication.

PointerToSerialConf

PointerToSerialConf

PointerToSerialConf est l’adresse de la structure de configuration (variable de type SERIAL_CONF) dans laquelle les nouveaux paramètres de configuration sont stockés. La définition du pointeur associé nécessite l'utilisation de la fonction standard ADR. (Voir l'exemple ci-dessous.) Si la valeur est 0, définissez la ligne série comme configuration par défaut de l'application.

Sortie

Type

Commentaire

SetSerialConf

WORD

Cette fonction renvoie :

  • 0 : la nouvelle configuration est définie.

  • 255 : la nouvelle configuration est refusée car :

    • la fonction est en cours d'exécution ;

    • les paramètres saisis ne sont pas valides.

Exemple

VAR
  MySerialConf: SERIAL_CONF
  result: WORD;
END_VAR
(*Get current configuration of serial line 1*)
GetSerialConf(1, ADR(MySerialConf));
(*Change to modbus RTU slave address 9*)
MySerialConf.Protocol := 0;          (*Modbus RTU/Machine Expert protocol (in this case CodesysCompliant selects the protocol)*)
MySerialConf.CodesysCompliant := 0; (*Modbus RTU*)
MySerialConf.address := 9;          (*Set modbus address to 9*)
(*Reconfigure the serial line 1*)
result := SetSerialConf(1, ADR(MySerialConf));
