Table de réaffectation

Introduction

La table de réaffectation permet d'organiser les données en vue d'optimiser la communication entre le contrôleur et un autre équipement en regroupant des données non contiguës en une table de registres contigus accessible via le protocole Modbus.

NOTE : Une table de réaffectation est considérée comme un objet. Un seul objet Table de réaffectation peut être ajouté à un contrôleur.

Description de la table de réaffectation

Le tableau suivant décrit l'organisation d'une table de réaffectation :

Registre	Description
60200 à 61999	Zone de mémoire dynamique : Lire la table de réaffectation Les registres `%MW` sont lus à partir des variables à chaque cycle.
62200 à 63999	Zone de mémoire dynamique : Ecrire dans la table de réaffectation Les registres `%MW` sont copiés dans les variables à chaque cycle.

Registre

Description

60200 à 61999

Zone de mémoire dynamique : Lire la table de réaffectation

Les registres %MW sont lus à partir des variables à chaque cycle.

62200 à 63999

Zone de mémoire dynamique : Ecrire dans la table de réaffectation

Les registres %MW sont copiés dans les variables à chaque cycle.

Pour plus d'informations, reportez-vous à la documentation Modicon M262 Logic/Motion Controller - Fonctions et variables système - Guide de la bibliothèque système.

Ajout d'une table de réaffectation

Le tableau suivant explique comment ajouter une table de réaffectation à votre projet :

Étape	Action
1	Dans l'arborescence Applications, sélectionnez le nœud Application.
2	Cliquez sur le bouton droit de la souris.
3	Cliquez sur Objets > Table de réaffectation.... Résultat : La fenêtre Ajouter une table de réaffectation s'affiche.
4	Cliquez sur Ajouter. Résultat : La nouvelle table de réaffectation est créée et initialisée. NOTE : Dans la mesure où une table de réaffectation est unique pour un contrôleur, son nom Table de réaffectation ne peut pas être modifié.

Éditeur de table de réaffectation

L'éditeur de table de réaffectation vous permet d'organiser vos variables dans la table de réaffectation.

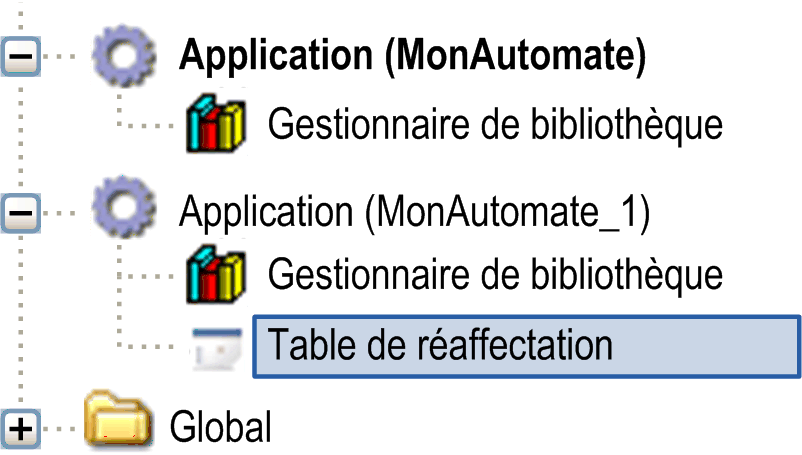

Pour accéder à l'éditeur de table de réaffectation, double-cliquez sur le nœud Table de réaffectation dans l'onglet de l'arborescence Outils :

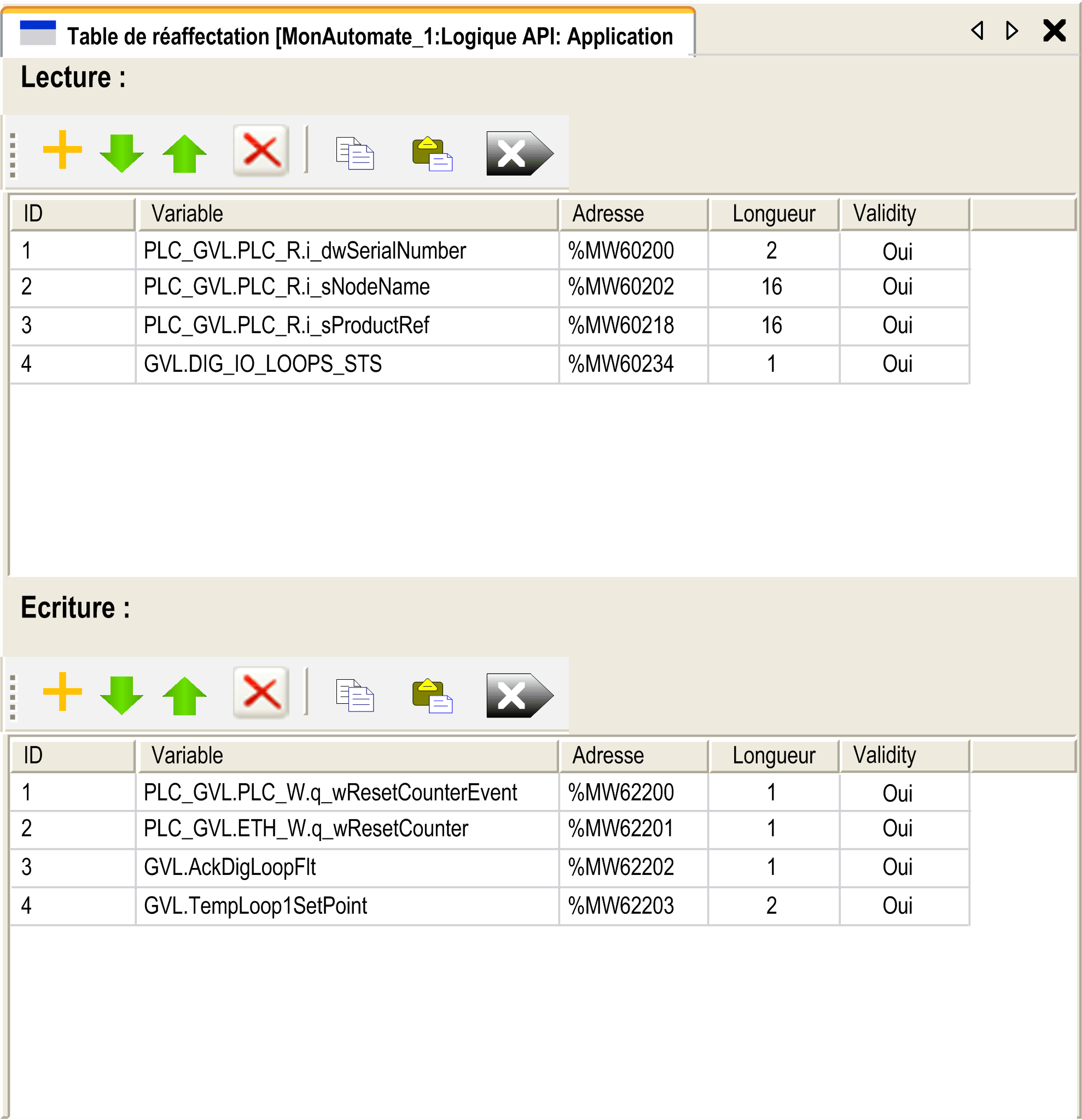

L'illustration suivante présente l'éditeur de table de réaffectation :

Icône	Elément	Description
	Nouvel élément	Ajouter un élément à la liste des variables mappées.
	Descendre	Descendre l'élément sélectionné dans la liste.
	Monter	Monter l'élément sélectionné dans la liste.
	Supprimer l'élément	Supprimer les éléments sélectionnés de la liste.
	Copier	Copier les éléments sélectionnés de la liste.
	Coller	Coller les éléments copiés.
	Effacer l'élément vide	Supprimer tous les éléments de la liste dont la colonne « Variable » est vide.
-	ID	Entier incrémental automatique (non modifiable).
-	Variable	Nom ou chemin complet d'une variable (modifiable).
-	Adresse	Adresse de la zone système où est stockée la variable (non modifiable).
-	Longueur	Longueur variable en mots.
-	Validité	Indique si la variable saisie est valide (non modifiable).

NOTE : si une variable est indéfinie après des modifications du programme, le contenu de la cellule s'affiche en rouge, la cellule Validité associée indique False et l'adresse est définie sur -1.
