Organisation de la mémoire du contrôleur

Introduction

La mémoire du contrôleur se compose de trois types de mémoire physique :

La mémoire non volatile (NVM) contient des fichiers (application, fichiers de configuration, etc.).
La mémoire RAM (Random Access Memory) est utilisée pour l'exécution de l'application.
La mémoire NVRAM (Non-Volatile Random Access Memory) sert à enregistrer les variables conservées-persistantes et les informations de diagnostic.

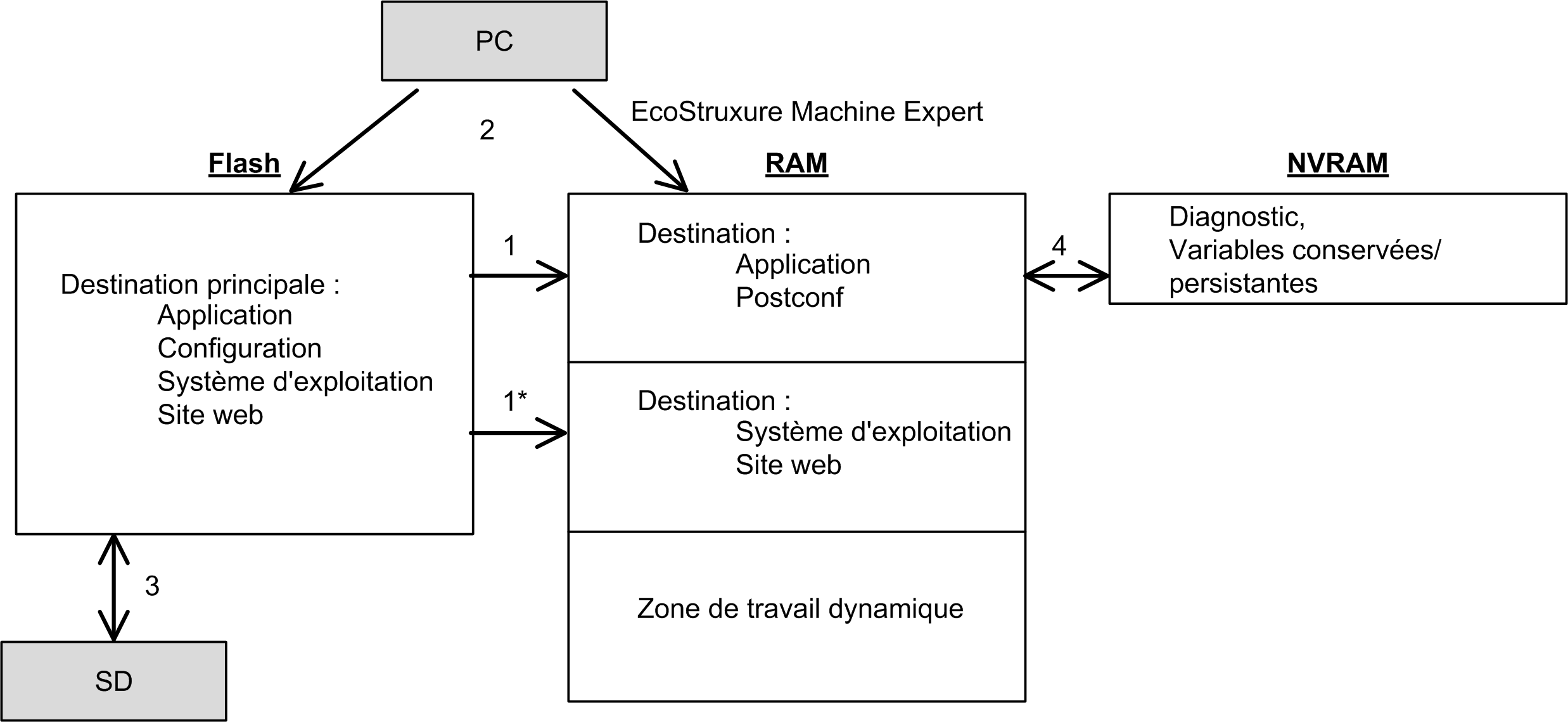

Transferts de fichiers en mémoire

Article	Etat du contrôleur	Événements de transfert de fichier	Connexion	Description
1	–	Déclenchement automatique au démarrage ou au redémarrage	Interne	Transfert de fichiers de la mémoire non volatile vers la mémoire RAM. Le contenu de la mémoire RAM est remplacé.
1*	–	Déclenchement automatique au démarrage ou au redémarrage	Interne	Transfert des fichiers du système d'exploitation.
2	Tous les états sauf INVALID_OS ¹⁾	Déclenchement par l'utilisateur	Port de programmation Ethernet ou USB	Les fichiers peuvent être transférés par : Serveur Web Serveur FTP Controller Assistant EcoStruxure Machine Expert
3	Tous les états	Lancement automatique par script (transfert de données) ou par mise hors tension/sous tension (clonage) lorsqu'une carte SD est insérée	Carte SD	Chargement/téléchargement avec la carte SD ⁽¹⁾.
4	Tous les états	Lancement par le système	Interne	Enregistrement des variables conservées-persistantes modifiées et du contexte de la mise hors tension.
(1) Si le contrôleur est à l'état INVALID_OS, la seule mémoire accessible est la carte SD, et uniquement pour les mises à niveau de micrologiciel.

NOTE : La modification des fichiers en mémoire non volatile n'affecte pas une application en cours d'exécution. Les modifications apportées aux fichiers en mémoire non volatile sont prises en compte lors du redémarrage suivant, à l'exception des fichiers utilisateur directement utilisés par l'application.
