Gestionnaire ASCII

Introduction

Le gestionnaire ASCII permet de transmettre et/ou de recevoir des données sur une ligne série avec un équipement simple.

Ajout du gestionnaire

Pour ajouter un gestionnaire ASCII au contrôleur, sélectionnez l'élément Gestionnaire ASCII dans le catalogue de matériels, faites-le glisser vers l'arborescence Équipements, puis déposez-le sur l'un des nœuds en surbrillance.

Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :

• Utilisation du catalogue de matériels

• Utilisation du Menu contextuel ou du bouton Plus

Configuration du gestionnaire ASCII

Pour configurer le gestionnaire ASCII de votre contrôleur, double-cliquez sur Gestionnaire ASCII dans l'arborescence Équipements.

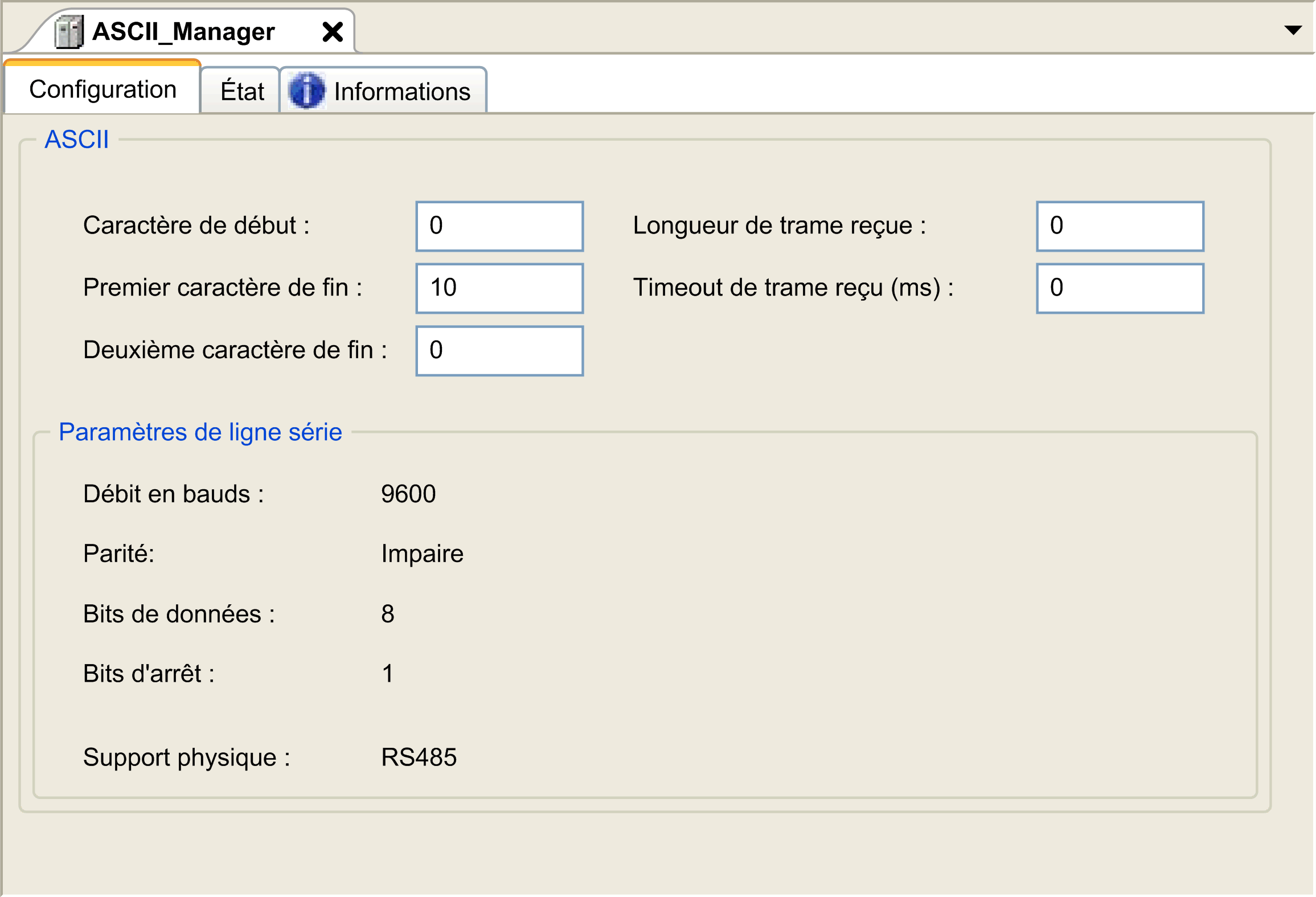

La fenêtre de configuration du gestionnaire ASCII s'affiche comme suit :

Définissez les paramètres comme décrit dans le tableau ci-dessous :

Paramètre	Description
Caractère de début	Si ce paramètre est défini sur 0, aucun caractère de début n'est utilisé dans la trame. Sinon, en mode réception, le caractère ASCII correspondant est utilisé pour détecter le début d'une trame. En mode envoi, ce caractère est ajouté au début de la trame.
Premier caractère de fin	Si ce paramètre est défini sur 0, aucun premier caractère de fin n'est utilisé dans la trame. Sinon, en mode réception, le caractère ASCII correspondant est utilisé pour détecter la fin d'une trame. En mode envoi, ce caractère est ajouté à la fin de la trame.
Deuxième caractère de fin	Si ce paramètre est défini sur 0, aucun second caractère de fin n'est utilisé dans la trame. Sinon, en mode réception, le caractère ASCII correspondant est utilisé pour détecter la fin d'une trame. En mode envoi, ce caractère est ajouté à la fin de la trame.
Longueur de trame reçue	Si sa valeur est 0, ce paramètre n'est pas utilisé. Ce paramètre permet au système de conclure une fin de trame lors de sa réception, une fois que le contrôleur a reçu le nombre de caractères spécifié. Remarque : ce paramètre ne peut pas être utilisé simultanément avec Timeout de trame reçu (ms).
Timeout de trame reçu (ms)	Si sa valeur est 0, ce paramètre n'est pas utilisé. Ce paramètre permet au système de conclure la fin de la trame lors de sa réception, après un silence du nombre de ms défini.
Paramètres de ligne série	Paramètres spécifiés dans la fenêtre de configuration de la ligne série.

NOTE : en cas d'utilisation de plusieurs conditions de fin de trame, la première condition à être TRUE met fin à l'échange.

Ajout d'un modem

Pour ajouter un modem au gestionnaire ASCII, reportez-vous à la section Ajout d'un modem à un gestionnaire.
