ADDM : Conversion d'une chaîne en adresse

Description de la fonction

Le bloc fonction ADDM convertit une adresse cible représentée sous la forme d'une chaîne, en une structure ADDRESS. Vous pouvez utiliser cette structure ADDRESS comme une entrée dans un bloc fonction de communication.

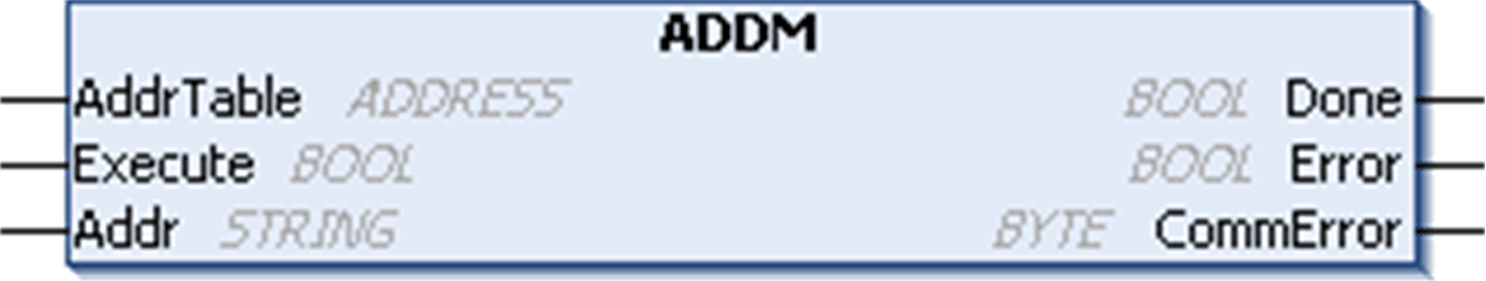

Représentation graphique

Description des paramètres spécifiques du bloc fonction `ADDM`

Entrée/Sortie	Type	Commentaire
`AddrTable`	ADDRESS	Structure ADDRESS à créer par le bloc fonction.

Entrée	Type	Commentaire
`Execute`	BOOL	Exécute la fonction lors du front montant.
`Addr`	STRING	Adresse de type STRING à convertir en type ADDRESS (voir détails ci-dessous).

Sortie	Type	Commentaire
`Done`	BOOL	`Done` est défini sur `TRUE` lorsque la fonction s'est exécutée correctement. NOTE : En cas d'abandon de l'opération avec l'entrée Abort, Done n'est pas défini sur 1 (`Aborted` uniquement).
`Error`	BOOL	`Error` est défini sur `TRUE` lorsque la fonction s'arrête suite à la détection d'une erreur. Lorsqu'une erreur est détectée, `CommError` et `OperError` permettent d'obtenir des informations sur celle-ci.
`CommError`	BYTE	`CommError` contient les codes d'erreur de communication.

NOTE : Un front montant sur l'entrée Execute lance la conversion et renvoie une mise à jour instantanée de AddrTable. Cependant, si une erreur est détectée (c'est-à-dire que la chaîne Addr est incorrecte), le paramètre AddrTable conserve la dernière valeur.

Les blocs fonction nécessitent un front montant pour être déclenchés. Le bloc fonction doit d'abord visualiser l'entrée ExecuteFALSE avec la valeur pour pouvoir détecter le front montant suivant.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Effectuez toujours le premier appel d'un bloc fonction avec son entrée `Execute` définie sur `FALSE` afin que le front montant suivant soit détecté. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Chaîne Addr pour le format d'adresse ASCII

Pour l'adressage ASCII, seul le numéro du port de communication est nécessaire :

'<communication port number>'

Par exemple, utilisez la chaîne '2' pour envoyer un message défini par l'utilisateur sur la ligne série 2.

Le tableau suivant décrit les champs dans la sortie ADDM pour le format d'adresse ASCII :

Champ	Type	Valeur	Exemple
`_Type`	BYTE	Réservé	Inutilisé
`_CliID`	BYTE	Réservé	Inutilisé
`Rack`	BYTE	Numéro de rack (toujours 0)	0
`Module`	BYTE	Numéro de module (toujours 0)	0
`Link`	LinkNumber	`<communication port number>`	2
`_ProtId`	BYTE	Inutilisé	Inutilisé
`AddrLen`	BYTE	0	0
`UnitId`	BYTE	Inutilisé	Inutilisé
`AddrExt`	ADDR_EXT	Inutilisé	Inutilisé

Addr STRING pour le format d'adresse Modbus TCP

Adresse d'un esclave Modbus TCP standard

Pour le format d'adresse d'un esclave Modbus TCP standard, le numéro du port de communication (3 pour le port Ethernet intégré) et l'adresse IP cible sont nécessaires :

'<communication port number>{<IP address>}'

NOTE : Un esclave Modbus TCP standard utilise l'adresse Modbus 255 (la valeur UnitId par défaut). Cependant, la valeur d’un équipement Modbus TCP peut varier (par exemple, un TeSys utilise l'adresse Modbus 1). Dans ce cas, ajoutez la valeur UnitId :

'<communication port number>{<IP address>}<UnitId>'

Le port TCP 502 est utilisé par défaut. Vous pouvez utiliser un port non standard en ajoutant son numéro à l'adresse IP :

'<communication port number>{<IP address>:<port>}'

Par exemple, pour envoyer un message à l'adresse IP d'esclave Modbus TCP 192.168.1.2 à l'aide du port TCP standard 502, utilisez la chaîne suivante : '3{192.168.1.2}'

La fonction ADDM remplit l'entrée/sortie AddrTable avec les valeurs suivantes :

Champ	Type	Valeur	Exemple
`_Type`	BYTE	Réservé	Inutilisé
`_CliID`	BYTE	Réservé	Inutilisé
`Rack`	BYTE	Numéro de rack	0
`Module`	BYTE	Numéro de module	0
`Link`	LinkNumber	`<communication port number>`	3
`_ProtId`	BYTE	0 pour Modbus	0
`AddrLen`	BYTE	`UnitID + AdrExt` Longueur en octets	7
`UnitId`	BYTE	Adresse Modbus (255 par défaut)	255
`AddrExt`	TCP_ADDR_EXT	A	192
		B	168
		C	1
		D	2
		<port> (par défaut = 502)	502

Adresse d'un esclave Modbus série par le biais d'une passerelle Ethernet/Ligne série

Vous pouvez également adresser un esclave Modbus par le biais d'une passerelle Ethernet/Ligne série :

La requête inclut le numéro du port de communication, l'adresse IP de la passerelle avec ou sans port TCP et l'adresse de l'esclave Modbus série (paramètre UnitId) :

'<communication port number>{<IP address>}<slave address>'

Par exemple, pour envoyer un message à l'adresse 5 d'esclave Modbus série par le biais d'une passerelle Ethernet/ligne série à l'adresse IP 192.168.1.2 via le port TCP 502 standard, utilisez la chaîne suivante : '3{192.168.1.2}5'

La fonction ADDM remplit l'entrée/sortie AddrTable avec les valeurs suivantes :

Champ	Taille	Valeur	Exemple
`_Type`	BYTE	Réservé	Inutilisé
`_CliID`	BYTE	Réservé	Inutilisé
`Rack`	BYTE	Numéro de rack	0
`Module`	BYTE	Numéro de module	0
`Link`	LinkNumber	`<communication port number>`	3
`_ProtId`	BYTE	0 pour Modbus	0
`AddrLen`	BYTE	`UnitID + AdrExt` Longueur en octets	7
`UnitId`	BYTE	<Adresse de l'esclave>	5
`AddrExt`	TCP_ADDR_EXT	A	192
		B	168
		C	1
		D	2
		Numéro de port TCP (par défaut = 502)	502

Exemple

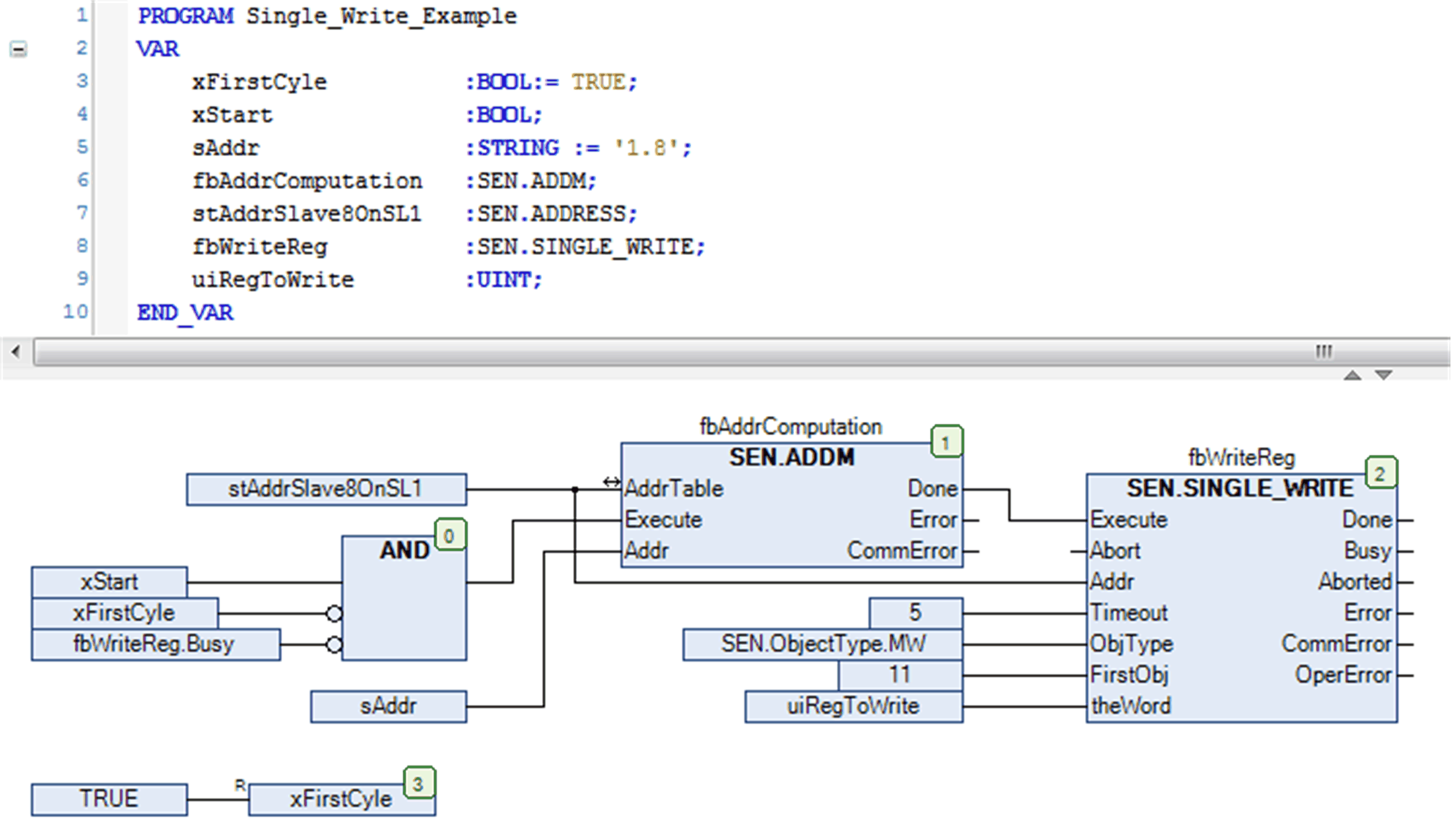

Cet exemple montre l’implémentation du bloc fonction ADDM en association avec le bloc fonction SINGLE_WRITE. Le bloc fonction ADDM convertit l’objet STRING '1.8' en variable stSlave8OnSL1 de type ADDRESS. Si la conversion est correctement effectuée, l’entrée Execute du bloc fonction suivant SINGLE_WRITE est déclenchée.
