Présentation du module TM2DAI8DT
Cette section contient une description des caractéristiques électriques et des caractéristiques des entrées du module TM2DAI8DT.
Consultez également la section Caractéristiques environnementales.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

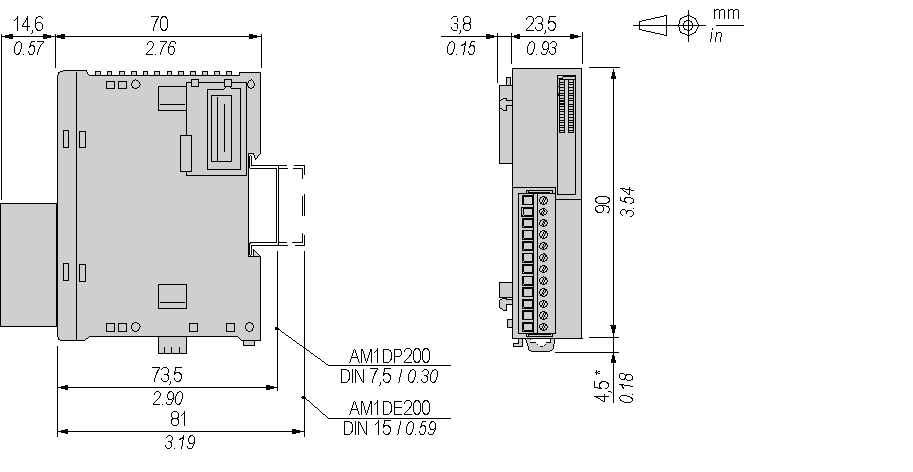

Les schémas suivants indiquent les dimensions du module TM2DAI8DT.
NOTE : * 8,5 mm (0,33 in) lorsque la bride est tirée.
Caractéristiques électriques du TM2DAI8DT
|
Isolement |
Entre l'entrée et le circuit interne : 1 500 VCA Entre les borniers d'entrées: aucun isolement |
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
|
Consommation sur le bus interne 5 VCC |
55 mA (toutes les sorties actives) 25 mA (toutes les sorties inactives) |
|
Consommation sur le bus interne 24 VCC |
0 mA (toutes les sorties actives) 0 mA (toutes les sorties inactives) |
Caractéristiques des entrées du module TM2DAI8DT
|
Nombre de voies d'entrée |
8 |
|
Lignes communes |
2 |
|
Type des signaux d'entrée |
type CA |
|
Tension d'entrée nominale |
120 VCA |
|
Plage de tension d'entrée |
85 à 132 VCA |
|
Courant d'entrée nominal à 100 VCA |
7,5 mA |
|
Impédance d'entrée |
11 kΩ |
|
Etat désactivé |
U < 20 VCA |
|
Etat Activé |
U > 79 VCA I > 2 mA |
|
Durée de mise sous tension |
25 ms |
|
Durée de mise hors tension |
30 ms |
|
Type d'entrée |
Type 1 (CEI 61131-2) |
