Schéma de câblage des TM3AI4/TM3AI4G

Introduction

Ces modules d'extension comportent un bornier à vis ou à ressort débrochable pour la connexion des entrées et de l'alimentation.

NOTE : Les capteurs alimentés en boucle ne sont pas pris en charge par ces modules d'extension. Les modules ne fournissent pas d'alimentation en boucle lorsqu'ils sont câblés pour le courant.

Règles de câblage

Consultez la section Bonnes pratiques en matière de câblage.

Schéma de câblage

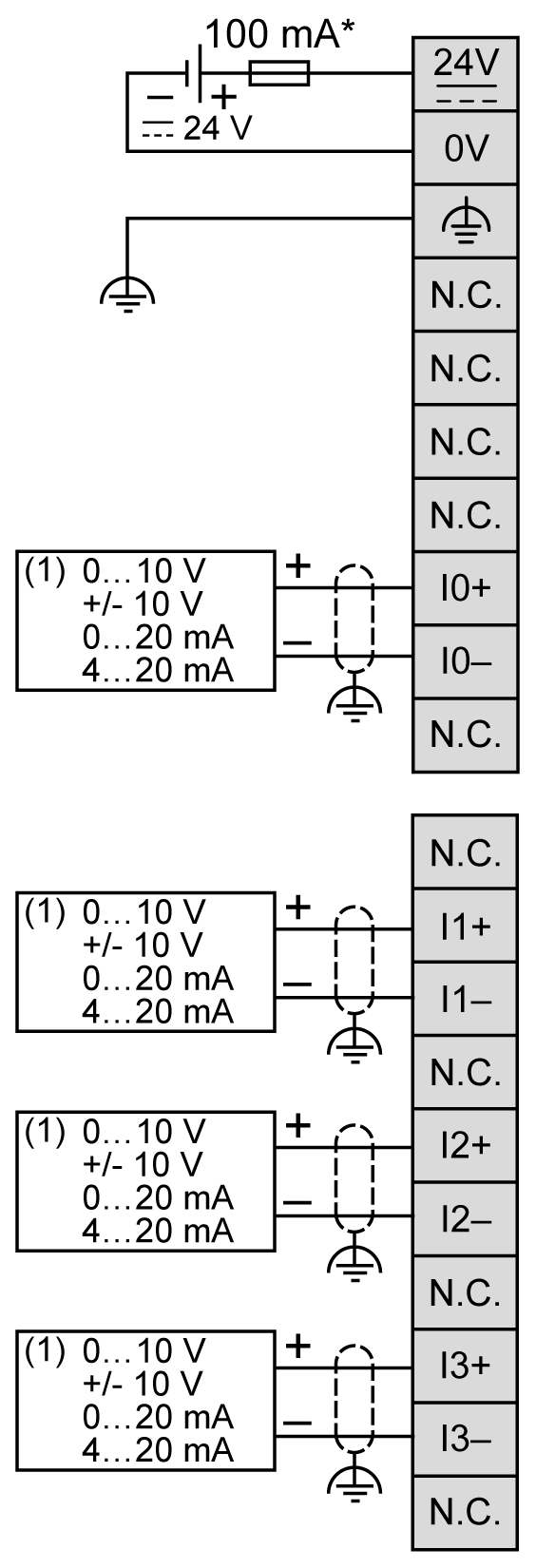

La figure suivante présente les raccordements entre les entrées, les capteurs et leurs lignes communes :

* Fusible de type T

(1) Equipement de sortie analogique courant/tension

 AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ».
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
