Ajout d'un module d'extension

Ajout d'un module

Pour ajouter un module d'extension à votre contrôleur ou à un coupleur de bus, sélectionnez le module d'extension dans le Catalogue de matériels, faites-le glisser vers l'arborescence Equipements et déposez-le sur l'un des nœuds en surbrillance.

Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :

• Utilisation de la méthode glisser-déposer

• Utilisation du Menu contextuel ou du bouton Plus

Onglet Mappage E/S

Le mapping d'E/S d'un module d'extension s'effectue dans l'onglet Mappage E/S de la configuration du module d'extension.

Ce tableau décrit comment configurer un module d'extension :

Etape	Action
1	Double-cliquez sur le nœud du module d'extension dans l'arborescence Equipements pour afficher l'onglet Mappage E/S.
2	Modifiez les paramètres de l'onglet Mappage E/S pour configurer le module d'extension.

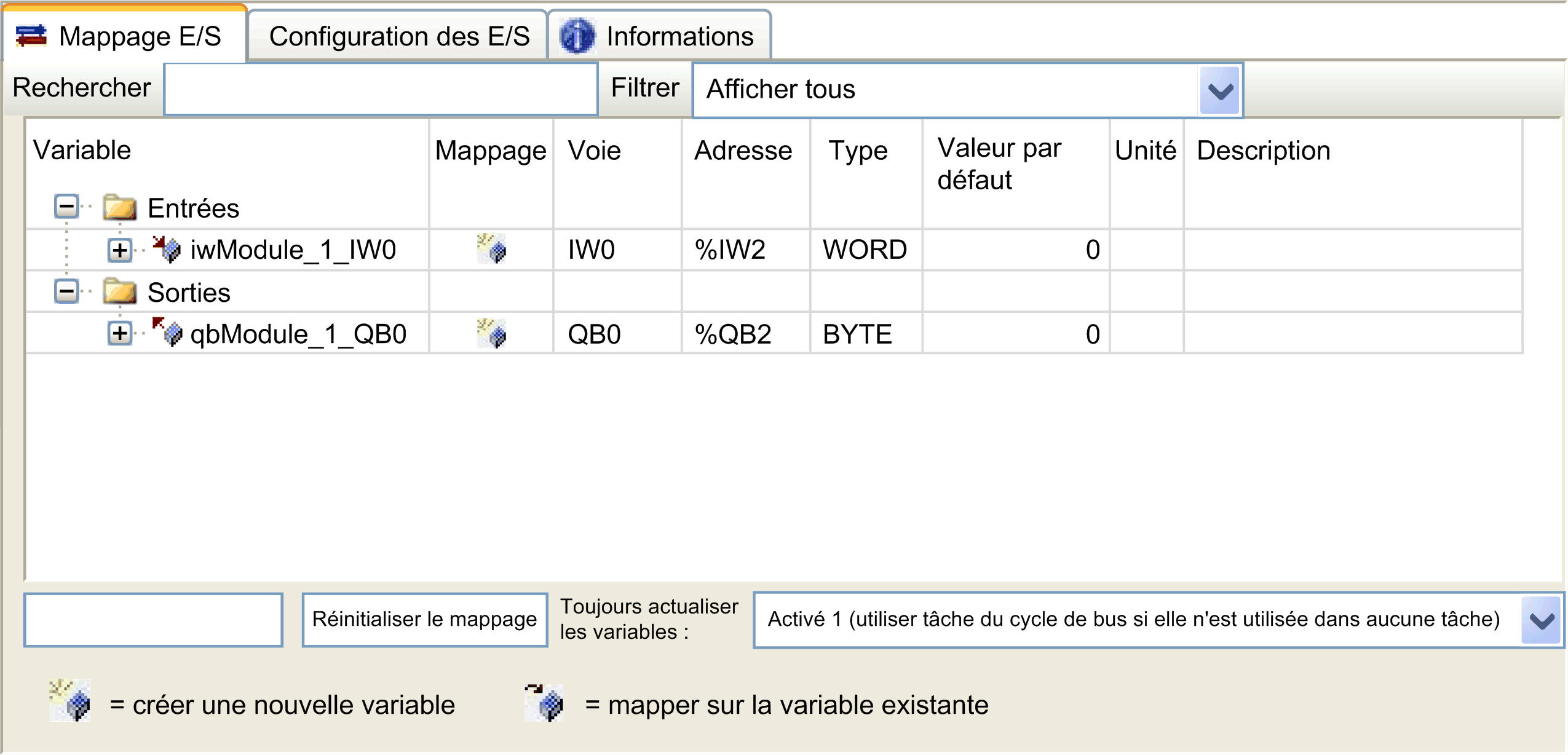

La figure suivante illustre l'onglet Mappage E/S :

Le tableau suivant décrit chaque paramètre de l'onglet Mappage E/S :

Paramètre	Description
Variable	Permet de mapper la voie sur une variable. NOTE : Développez la liste des variables de la catégorie Entrées ou Sorties. Pour mapper une voie, vous pouvez créer une variable ou utiliser une variable existante. Créer une nouvelle variable : Double-cliquez sur la variable pour entrer son nom. La variable est créée si elle n'existe pas. Mapper sur la variable existante : Double-cliquez sur la variable et cliquez sur [...] pour ouvrir la fenêtre Aide à la saisie. Sélectionnez la variable dans la liste et appuyez sur OK. La figure suivante illusre la fenêtre Aide à la saisie :
Mappage	Indique si la voie est mappée sur une variable nouvelle ou existante.
Voie	Affiche le nom de la voie de l'équipement.
Adresse	Affiche l'adresse de la voie. NOTE : Si la voie est mappée sur une variable existante, l'adresse correspondante apparaît barrée dans le tableau.
Type	Affiche le type de données de la voie.
Valeur par défaut	Indique la valeur prise par la sortie lorsque le contrôleur est dans un état STOPPED ou HALT. Double-cliquez sur la cellule pour modifier la valeur par défaut. Vous pouvez basculer entre les valeurs suivantes : Aucune valeur (cellule vide) TRUE FALSE
Unité	Affiche l'unité de la valeur de la voie.
Description	Permet d'entrer une brève description de la voie.

Onglet Configuration d'E/S

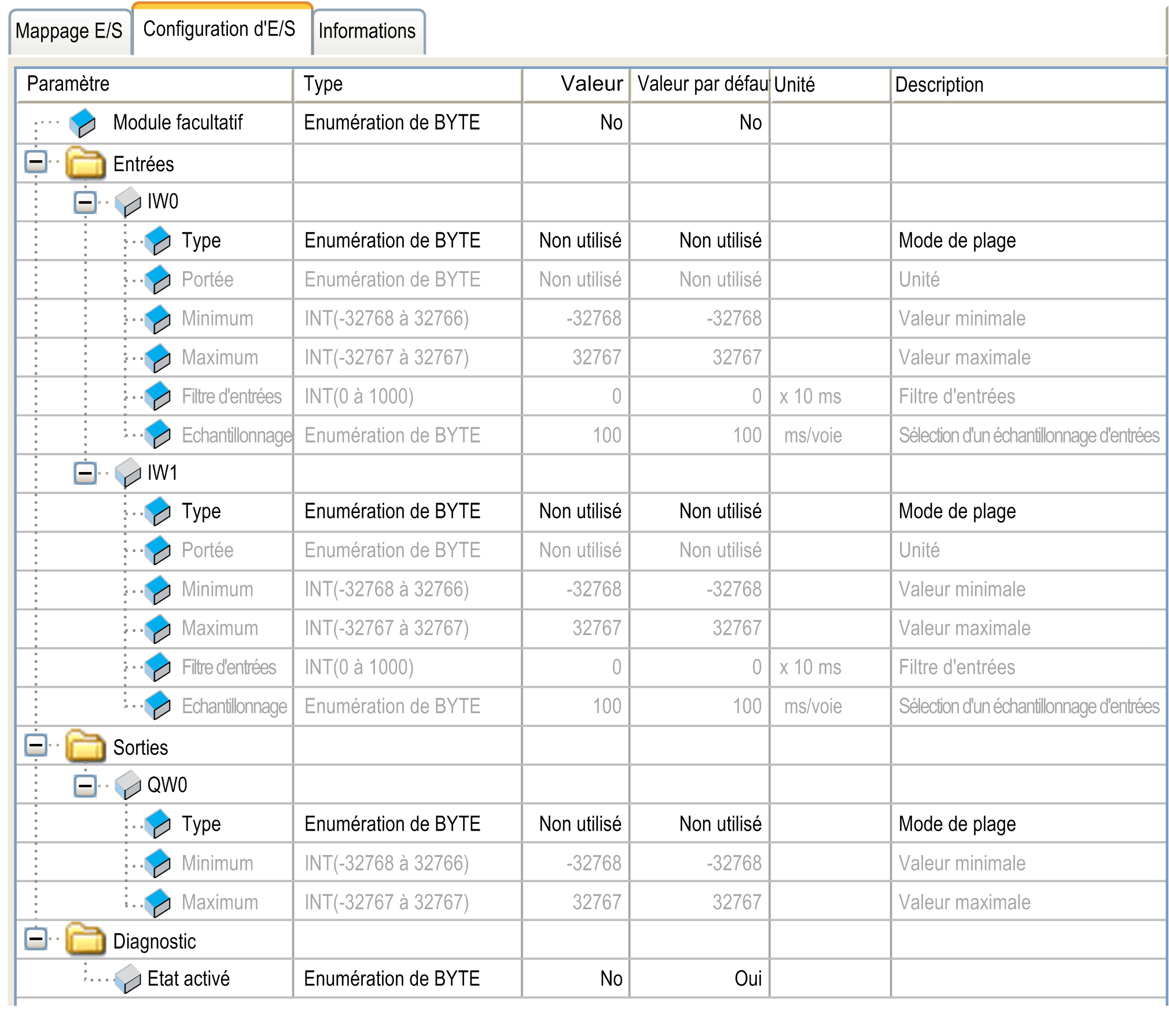

Cet onglet vous permet de configurer le module en tant que module facultatif. La figure suivante illustre l'onglet Configuration d'E/S :
