Diagnostic

Présentation

En mode en ligne, l'onglet Etat du coupleur de bus fournit des informations de surveillance et de diagnostic sur le coupleur et les modules connectés.

Le contrôleur M221 établit le diagnostic de la communication via des objets système et des objets d'état du scrutateur d'E/S. Pour plus d'informations sur le diagnostic de la communication entre le coupleur de bus TM3 et le contrôleur, reportez-vous au guide de programmation de votre contrôleur.

Affichage des informations de diagnostic

Etape

Action

1

Dans l'arborescence Équipements, double-cliquez sur le nœud du coupleur de bus.

2

Sélectionnez l'onglet Etat :

  • En cours d'exécution : Le coupleur de bus est en cours d'exécution.

  • Erreur de configuration : Au moins un module d'extension configuré est absent de la configuration physique.

  • ? : Au moins un module d'extension n'a pas répondu au coupleur de bus trois fois de suite.

Voyants d’état

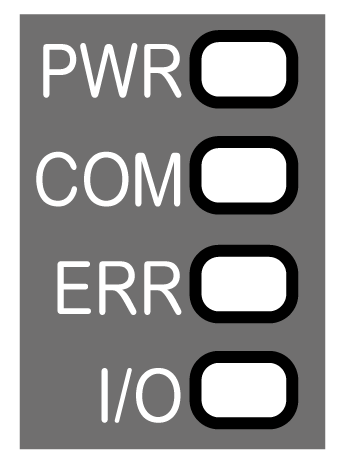

Le graphique suivant présente les voyants du Coupleur de bus de ligne série TM3 Modbus :

Le tableau suivant décrit les voyants d'état :

Voyant

Couleur

Etat

Description

PWR

Vert

Allumé

Le module est alimenté.

Eteint

Le module n'est pas alimenté. Tous les voyants LED sont éteints.

COM

Vert

Clignotant

Envoi et réception de données en cours.

Eteint

Aucun échange de données.

Rouge

Clignotant

L'équipement reçoit une trame de données incorrecte.

ERR

Rouge

Clignotant

L'équipement a détecté une erreur qui est récupérable dans la plupart des cas. Par exemple :

  • Le réglage du/des commutateur(s) rotatif(s) a changé alors que l'équipement était en mode opérationnel. Rétablissez la position initiale pour réinitialiser le comportement du voyant.

  • Erreur détectée pendant la mise à jour du microprogramme.

  • Erreurs de communication et de configuration.

Eteint

Aucune erreur détectée.

I/O

Vert

Clignotant

L'équipement a reçu et appliqué la configuration des modules d'extension.

Fixe

L'équipement est en cours de communication avec les modules d'extension.

Vert

Rouge

Clignotant

Fixe

La configuration physique n'est pas cohérente avec la configuration logicielle. Aucun échange de données (état et E/S) ne se produit.

Vert

Rouge

Fixe

Fixe

La configuration physique n'est pas cohérente avec la configuration logicielle. Les données d'E/S ne sont pas appliquées.

Vert

Rouge

Fixe

Clignotant

Au moins un module d'extension TM2 ou TM3 n'a pas répondu au coupleur de bus lors de 10 cycles consécutifs.

Eteint

Pas de configuration. L'équipement ne communique pas avec les modules d'extension.

NOTE : A l'exception du voyant PWR, tous les voyants restent allumés quelques secondes puis s'éteignent pendant la séquence de démarrage. Les règles de comportement des voyants s'appliquent quand le démarrage s'est effectué correctement.

Diagnostics d'état du coupleur de bus en ligne série

Le tableau suivant fournit des informations détaillées concernant l'état du coupleur de bus, l'état des modules d'extension et les statistiques de communication :

Registre

Fonction

Bit

Description

900

Etat du bus

0…8

Réservé

9

Erreur de communication ou erreur externe

10…12

Réservé

13

Modules d'extension manquants ou incorrectement configurés

14…15

Réservé

901

Erreur des extensions

0

Erreur module 1

1

Erreur module 2

2

Erreur module 3

3

Erreur module 4

4

Erreur module 5

5

Erreur module 6

6

Erreur module 7

7

Erreur module 8

8

Erreur module 9

9

Erreur module 10

10

Erreur module 11

11

Erreur module 12

12

Erreur module 13

13

Erreur module 14

14…15

Réservé

902 - 929

Réservé

-

Réservé

930

Etat du bus TM2/TM3

0…1 module 1

Etat du module (2 bits par module) :

  • 0x0 : Module OK

  • 0x1 : Erreur de configuration du module détectée

  • 0x2 : Erreur d'exécution du module détectée

  • 0x3 : Module absent, mais il s'agit d'un module facultatif

2…3 module 2

4…5 module 3

6…7 module 4

8…9 module 5

10…11 module 6

12…13 module 7

14…15 module 8

931

Etat du bus TM2/TM3

0…1 module 9

Etat du module (2 bits par module) :

  • 0x0 : Module OK

  • 0x1 : Erreur de configuration du module détectée

  • 0x2 : Erreur d'exécution du module détectée

  • 0x3 : Module absent, mais il s'agit d'un module facultatif

2…3 module 10

4…5 module 11

6…7 module 12

8…9 module 13

10…11 module 14

12…13

Réservé

14…15

Etat du bus :

  • 0x0 : Bus OK

  • 0x1 : Erreur de configuration du bus détectée

  • 0x2 : Erreur d'exécution du bus détectée

  • 0x3 : Bus non configuré

932

Etat du système

  • 0x0 : Système en cours d'initialisation.

  • 0x1 : Bus TM3 non configuré

  • 0x2 : Transfert de configuration TM3 en cours.

  • 0x3 : Une configuration TM3 valide a été appliquée.

  • 0x4 : Bus TM3 contrôlé par Modbus SL IOScanner.

  • 0x5 : Bus TM3 contrôlé par le Serveur Web.

  • 0x6 : Expiration du délai d'actualisation du bus de terrain.

  • 0x7 : Mise à jour de micrologiciel en cours.

  • 0x9 : Changement d'état du système en cours.

933

Configuration du bus TM2/TM3

  • Bits [0] : Modbus Cohérence des données TCP

  • 0x0 : Désactiver

  • 0x1 : Activer

NOTE : Les valeurs des registres d'état (900...901, 930...932) reflètent l'état du coupleur de bus TM3 et des modules d'extension TM3 connectés. Dans Ecostruxure Machine Expert - Basic, ces valeurs peuvent être lues à l'aide de leurs objets %IWN respectifs. Pour plus d'informations sur les objets de registres d'entrée (IOScanner) (%IWN), consultez le Guide de programmation du M221 Logic Controller.

Diagnostics de communication du coupleur de bus en ligne série

Le tableau suivant fournit des informations sur les registres utilisés pour la gestion de communication :

Registre

Fonction

Description

990

Non utilisé

991

Nombre de message reçus

Nombre de messages reçus

992

Nombre de messages envoyés

Nombre de messages envoyés

993

Nombre de messages non valides

Nombre de messages incorrects (erreur de format dans la requête, action ou CRC non valide)
