Caractéristiques du module TM3DM32R

Introduction

Cette section décrit les caractéristiques électriques et les entrées/sorties des modules d'extension TM3DM32R.

Voir aussi Caractéristiques environnementales.

 DANGER
RISQUE D'INCENDIE
  • Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations.
  • Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm2 (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F).
  • Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm2 (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F).
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Dimensions

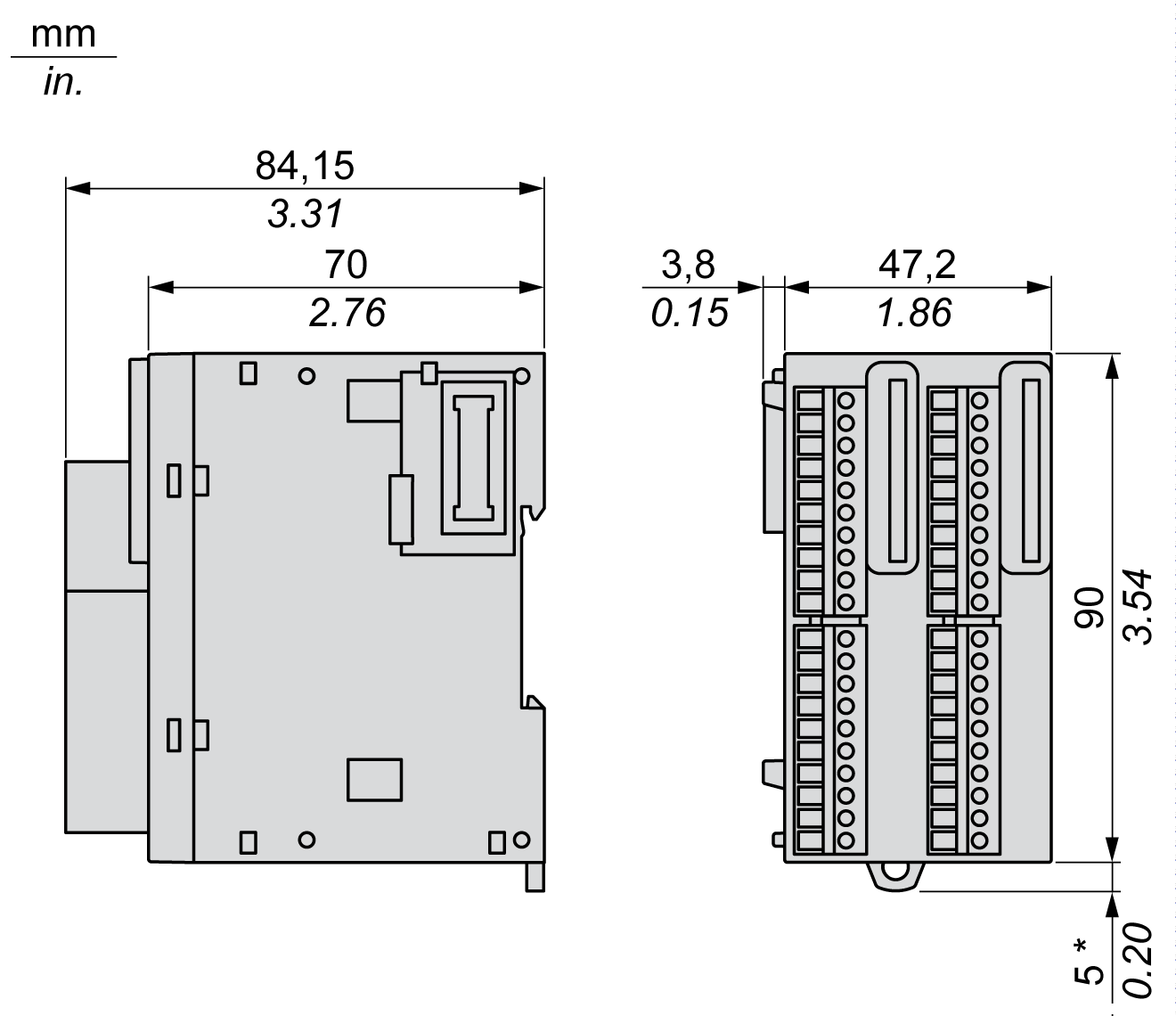

Les schémas suivants indiquent les dimensions externes des modules d'extension TM3DM32R :

* 8,5 mm (0,33 po.) lorsque la bride est tirée.

Caractéristiques des entrées

Le tableau ci-après décrit les caractéristiques des entrées du module TM3DM32R :

Caractéristique

Valeur

Nombre de voies d'entrée

16 entrées

Nombre de groupes de voies

2 lignes communes pour 16 voies

Type d'entrée

Type 1 (CEI/EN 61131-2)

Type de logique

Sink/Source

Tension d'entrée nominale

24 VCC

Plage de tension d'entrée

0 à 28,8 VCC

Courant d'entrée nominal

5 mA

Impédance d'entrée

4,7 kΩ

Valeurs limites d'entrée

Tension à l'état 1

> 15 VCC (15 à 28,8 VCC)

Tension à l'état 0

< 5 VCC (0 à 5 VCC)

Courant à l'état 1

> 2,5 mA

Courant à l'état 0

< 1,5 mA

Temps de mise sous tension

4 ms

Temps de mise hors tension

4 ms

Réduction de charge

0 à 55 °C

(32 à 131 °F)

Voir Réduction de capacité des entrées

Isolement

Entre entrée et logique interne

500 VCA / 800 VCC

Entre groupe d'entrées et groupe de sorties

1500 VCA / 2500 VCC

Entre groupes d'entrées

500 VCA / 800 VCC

Type de connexion

Bornier à vis débrochable

Nombre moyen d'insertions/retraits de connecteur

Plus de 100

Consommation sur le bus interne 5 VCC

95 mA

Consommation sur le bus interne 24 VCC

80 mA

Caractéristiques des sorties

Le tableau ci-dessous décrit les caractéristiques des sorties du module TM3DM32R :

Caractéristique

Valeur

Nombre de voies de sortie

16

Nombre de groupes de voies

4 lignes communes pour 16 voies

Type de sortie

Relais

Type de contact

NO (normalement ouvert)

Courant de sortie nominal

2 A par sortie

Courant de sortie maximum

2 A par sortie

4 A par ligne commune

Fréquence de sortie maximum

Avec charge maximale

0,1 Hz

Sans charge

5 Hz

Temps de mise sous tension

Maximum 10 ms

Temps de mise hors tension

Maximum 10 ms

Réduction de charge

0 à 55 °C

(32 à 131 °F)

Voir Réduction de capacité des sorties

Durée de vie mécanique

20 millions d'opérations

Durée de vie électrique sous charge résistive 2 A

100 000 cycles de commutation à 45 °C (113 °F)

Protection contre les courts-circuits

Non

Isolement

Entre sortie et logique interne

1500 VCA / 2500 VCC

Entre groupe d'entrées et groupe de sorties

1500 VCA / 2500 VCC

Entre groupes de sorties

1500 VCA / 2500 VCC

Type de connexion

Bornier à vis débrochable

Nombre moyen d'insertions/retraits de connecteur

Plus de 100

Consommation sur le bus interne 5 VCC

95 mA

Consommation sur le bus interne 24 VCC

80 mA

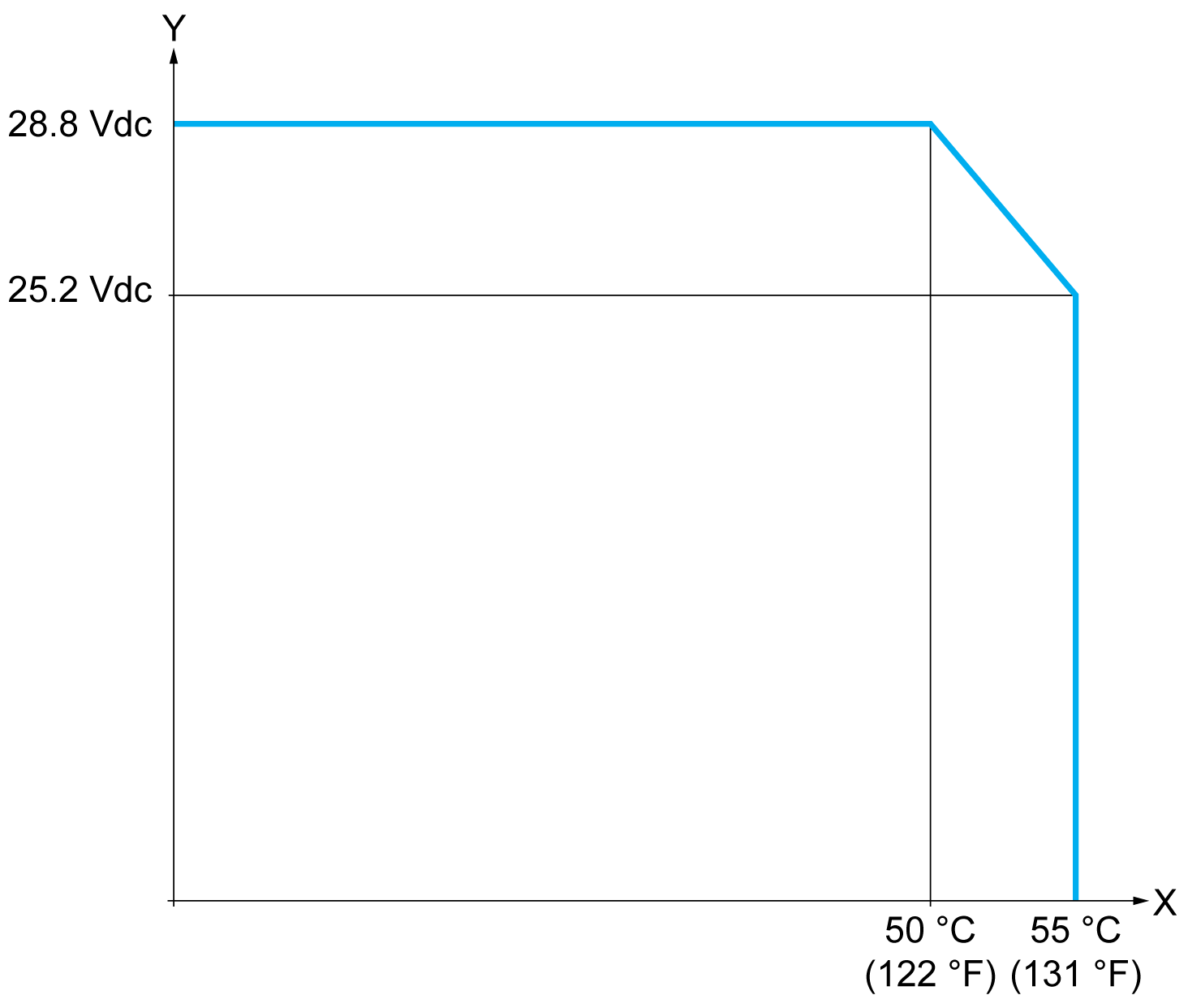

Réduction de capacité des entrées

Utilisation de TM3DM32R :

X Température ambiante (°C / °F)

Y Tension d'entrée

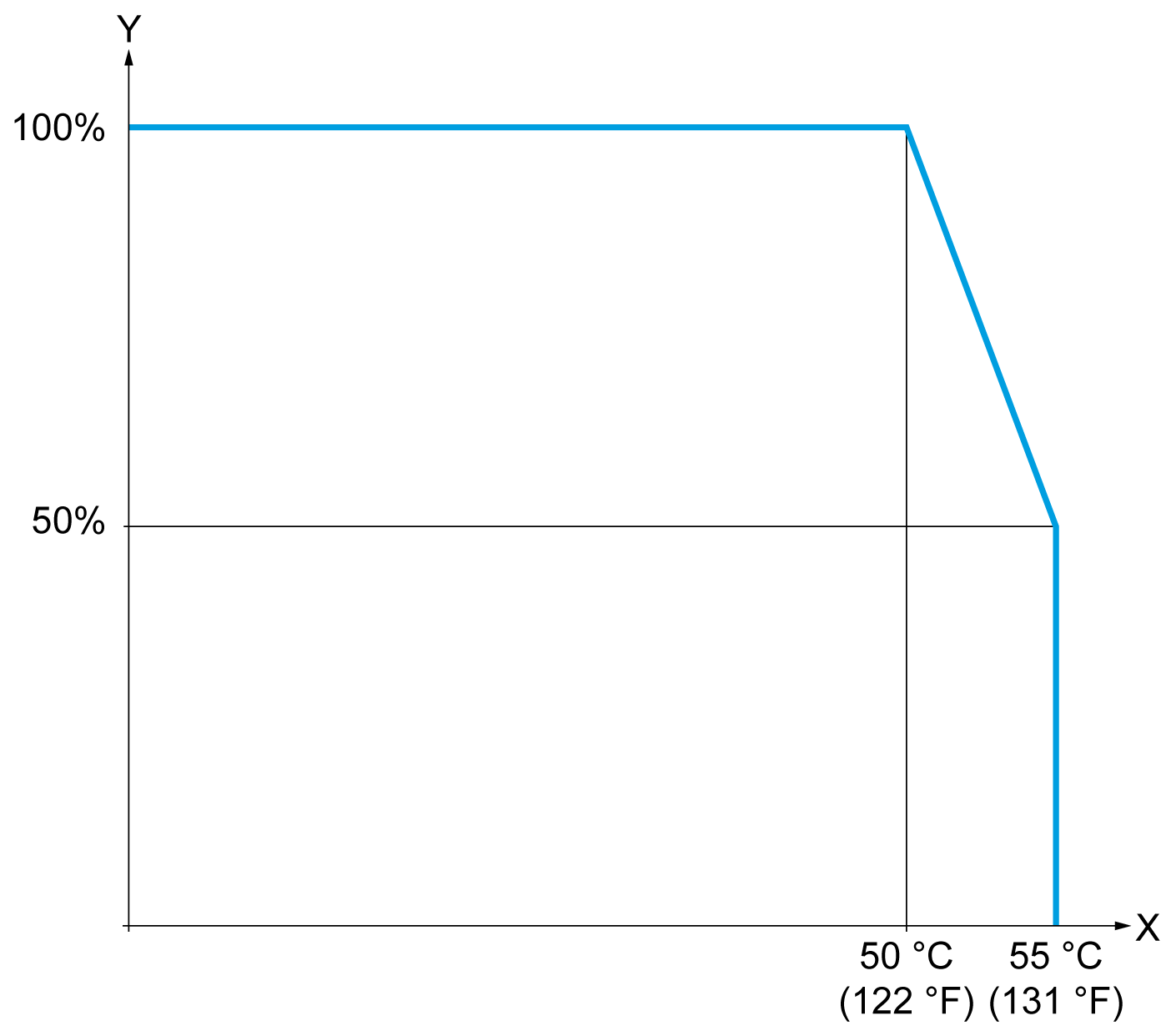

Réduction de capacité des sorties

Utilisation de TM3DM32R :

X Température ambiante (°C / °F)

Y Courant de charge de sortie (%)

Limites de l'alimentation

Le tableau suivant décrit les limites d'alimentation électrique des modules d'extension TM3DM32R en fonction de la tension, du type de charge et du nombre d'opérations nécessaires.

Ces modules d'extension ne supportent pas les charges capacitives.

 AVERTISSEMENT
SORTIES DE RELAIS SOUDEES FERMEES
  • Protégez toujours les sorties de relais contre les dommages par charge de courant alternatif, à l'aide d'un dispositif ou d'un circuit de protection externe.
  • Ne connectez pas de sorties de relais à des charges capacitives.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Limites d'alimentation

Tension

24 VCC

120 VCA

240 VCA

Nombre d'opérations

Puissance des charges résistives

AC-12

240 VA

80 VA

480 VA

160 VA

100 000

300 000

Puissance des charges inductives

AC-15 (cos ϕ = 0,35)

60 VA

18 VA

120 VA

36 VA

100 000

300 000

Puissance des charges inductives

AC-14 (cos ϕ = 0,7)

120 VA

36 VA

240 VA

72 VA

100 000

300 000

Puissance des charges résistives

DC-12

48 W

16 W

100 000

300 000

Puissance des charges inductives

DC-13 L/R = 7 ms

24 W

7,2 W

100 000

300 000
