Caractéristiques des modules TM3DM8R / TM3DM8RG

Introduction

Cette section décrit les caractéristiques générales des modules d'extension TM3DM8R/TM3DM8RG.

Voir aussi Caractéristiques environnementales.

DANGER
	RISQUE D'INCENDIE Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm² (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F). Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm² (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F). Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'INCENDIE

Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations.
Pour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm² (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F).
Pour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm² (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F).

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Dimensions

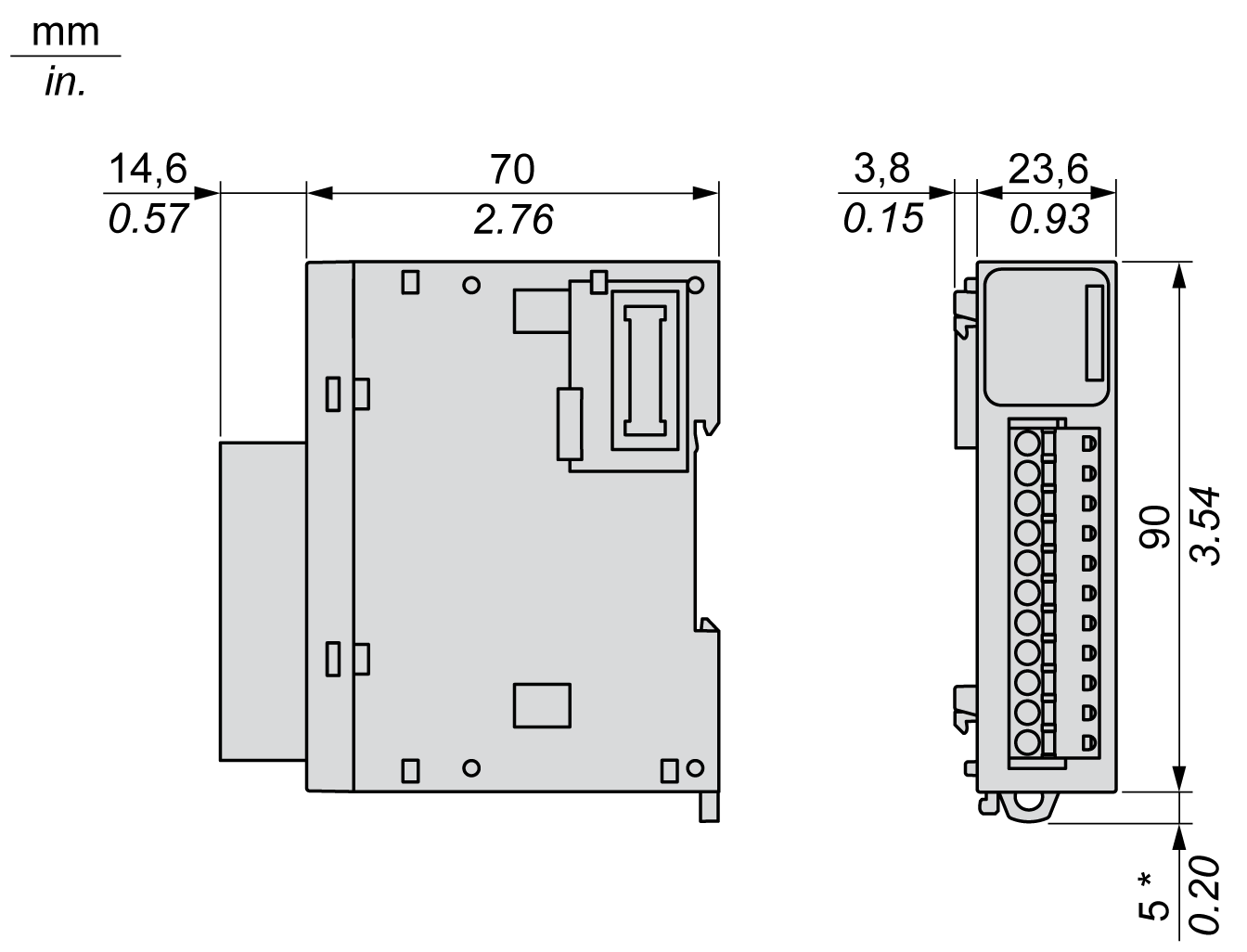

Les schémas suivants indiquent les dimensions externes des modules d'extension TM3DM8R/TM3DM8RG :

* 8,5 mm (0,33 po.) lorsque la bride est tirée.

Caractéristiques des entrées

Le tableau ci-dessous décrit les caractéristiques des entrées des modules TM3DM8R/TM3DM8RG :

Caractéristique		Valeur
Nombre de voies d'entrée		4 entrées
Nombre de groupes de voies		1 ligne commune pour 4 voies
Type d'entrée		Type 1 (CEI/EN 61131-2)
Type de logique		Sink/Source
Tension d'entrée nominale		24 VCC
Plage de tension d'entrée		0 à 28,8 VCC
Courant d'entrée nominal		7 mA
Impédance d'entrée		3,4 kΩ
Valeurs limites d'entrée	Tension à l'état 1	> 15 VCC (15 à 28,8 VCC)
	Tension à l'état 0	< 5 VCC (0 à 5 VCC)
	Courant à l'état 1	> 2,5 mA
	Courant à l'état 0	< 1,0 mA
Temps de mise sous tension		SV⁽¹⁾ < 2.0 : 4 ms SV⁽¹⁾ ≥ 2.0 : 100 μs⁽²⁾
Temps de mise hors tension		SV⁽¹⁾ < 2.0 : 4 ms SV⁽¹⁾ ≥ 2.0 : 100 μs⁽²⁾
Isolement	Entre l'entrée et la logique interne	500 VCA
	Entre le groupe d'entrées et le groupe de sorties	1500 VCA
	Entre groupes d'entrées	N/A
Type de connexion	TM3DM8R	Bornier à vis débrochable
Type de connexion	TM3DM8RG	Bornier à ressort débrochable
Nombre moyen d'insertions/retraits de connecteur		Plus de 100
Consommation sur le bus interne 5 VCC		24 mA (toutes les entrées et sorties actives)
Consommation sur le bus interne 5 VCC		5 mA (toutes les entrées et sorties inactives)
Consommation sur le bus interne 24 VCC		20 mA (toutes les entrées et sorties actives)
Consommation sur le bus interne 24 VCC		0 mA (toutes les entrées et sorties inactives)
(1) SV fait référence à la version logicielle et est imprimé sur l'étiquette du produit. (2) La plage dépend de la valeur de filtre configurée. Si vous utilisez EcoStruxure Machine Expert - Basic, reportez-vous au document Modicon TM3 (EcoStruxure Machine Expert - Basic) - Configuration des modules d'extension - Guide de programmation. Si vous utilisez EcoStruxure Machine Expert, reportez-vous au document Modicon TM3 - Modules d'extension - Guide de programmation.

Caractéristiques des sorties

Le tableau ci-dessous décrit les caractéristiques des sorties des modules TM3DM8R/TM3DM8RG :

Caractéristique		Valeur
Nombre de voies de sortie		4 sorties
Nombre de groupes de voies		1 ligne commune pour 4 voies
Type de sortie		Relais
Type de contact		NO (normalement ouvert)
Tension de sortie nominale		24 VCC, 240 VCA
Tension maximale		30 VCC, 264 VCA
Charge de commutation minimale		5 VCC à 10 mA
Courant de sortie nominal		2 A
Courant de sortie maximum		2 A par sortie
Courant de sortie maximum		7 A par ligne commune
Fréquence de sortie maximum		20 opérations par minute
Temps de mise sous tension		Maximum 10 ms
Temps de mise hors tension		Maximum 10 ms
Résistance de contact		30 mΩ maximum
Durée de vie mécanique		20 millions d'opérations
Durée de vie électrique	Sous charge résistive	Voir Limitation d'alimentation
Durée de vie électrique	Sous charge inductive	Voir Limitation d'alimentation
Protection contre les courts-circuits		Non
Isolement	Entre l'entrée et la logique interne	500 VCA
	Entre le groupe d'entrées et le groupe de sorties	1500 VCA
	Entre groupes d'entrées	N/A
Type de connexion	TM3DM8R	Bornier à vis débrochable
Type de connexion	TM3DM8RG	Bornier à ressort débrochable
Nombre moyen d'insertions/retraits de connecteur		Plus de 100
Consommation sur le bus interne 5 VCC		24 mA (toutes les entrées et sorties actives)
Consommation sur le bus interne 5 VCC		5 mA (toutes les entrées et sorties inactives)
Consommation sur le bus interne 24 VCC		20 mA (toutes les entrées et sorties actives)
Consommation sur le bus interne 24 VCC		0 mA (toutes les entrées et sorties inactives)
NOTE : Consultez Protection des sorties contre le risque de dommages par charge inductive pour plus d'informations à ce sujet.

Réduction de charge des E/S

Lors de l'utilisation de TM3DM8R/TM3DM8RG :

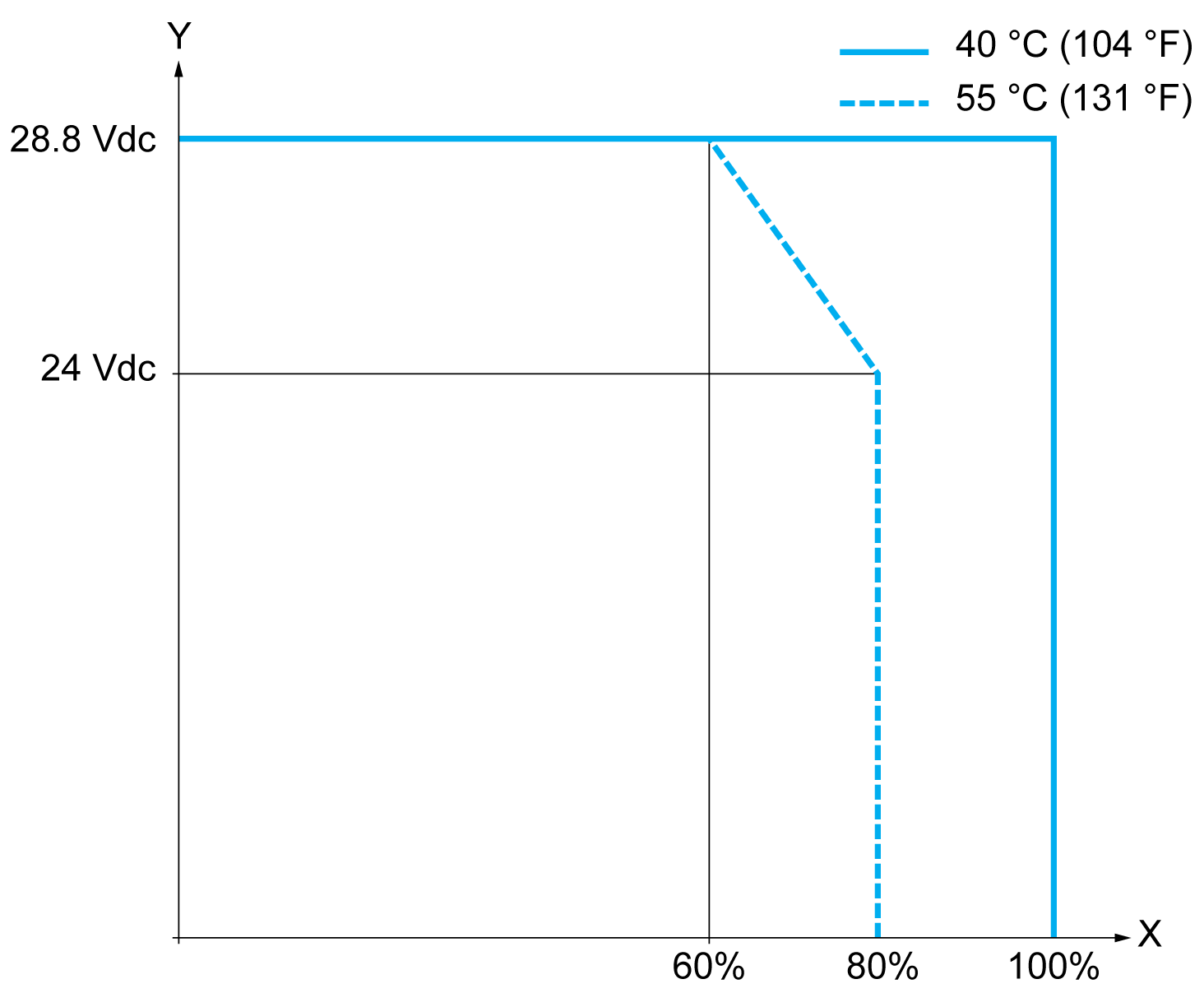

A une température ambiante de 55°C (131°C) dans le sens de montage horizontal, limitez les entrées et les sorties, respectivement, qui s'activent simultanément comme indiqué par l'axe des X.

A 40 °C (104 °F), toutes les entrées et les sorties peuvent être activées simultanément à 28,8 VCC.

Limites de l'alimentation

Le tableau suivant décrit les limites d'alimentation électrique des modules d'extension TM3DM8R/TM3DM8RG en fonction de la tension, du type de charge et du nombre d'opérations nécessaires.

Ces modules d'extension ne supportent pas les charges capacitives.

AVERTISSEMENT
	SORTIES DE RELAIS SOUDEES FERMEES Protégez toujours les sorties de relais contre les dommages par charge de courant alternatif, à l'aide d'un dispositif ou d'un circuit de protection externe. Ne connectez pas de sorties de relais à des charges capacitives. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Limites d'alimentation
Tension	24 VCC	120 VCA	240 VCA	Nombre d'opérations
Puissance des charges résistives AC-12	–	240 VA 80 VA	480 VA 160 VA	100 000 300 000
Puissance des charges inductives AC-15 (cos ϕ = 0,35)	–	60 VA 18 VA	120 VA 36 VA	100 000 300 000
Puissance des charges inductives AC-14 (cos ϕ = 0,7)	–	120 VA 36 VA	240 VA 72 VA	100 000 300 000
Puissance des charges résistives DC-12	48 W 16 W	–	–	100 000 300 000
Puissance des charges inductives DC-13 L/R = 7 ms	24 W 7,2 W	–	–	100 000 300 000

Limites d'alimentation

Tension

24 VCC

120 VCA

240 VCA

Nombre d'opérations

Puissance des charges résistives

AC-12

–

240 VA

80 VA

480 VA

160 VA

100 000

300 000

Puissance des charges inductives

AC-15 (cos ϕ = 0,35)

–

60 VA

18 VA

120 VA

36 VA

100 000

300 000

Puissance des charges inductives

AC-14 (cos ϕ = 0,7)

–

120 VA

36 VA

240 VA

72 VA

100 000

300 000

Puissance des charges résistives

DC-12

48 W

16 W

–

100 000

300 000

Puissance des charges inductives

DC-13 L/R = 7 ms

24 W

7,2 W

–

100 000

300 000
