Schéma de câblage du TM3DI32K
Introduction
Ce module d'extension comporte un connecteur HE10 (MIL 20) pour la connexion des entrées et de l'alimentation.
Schéma de câblage avec câbles à fils libres

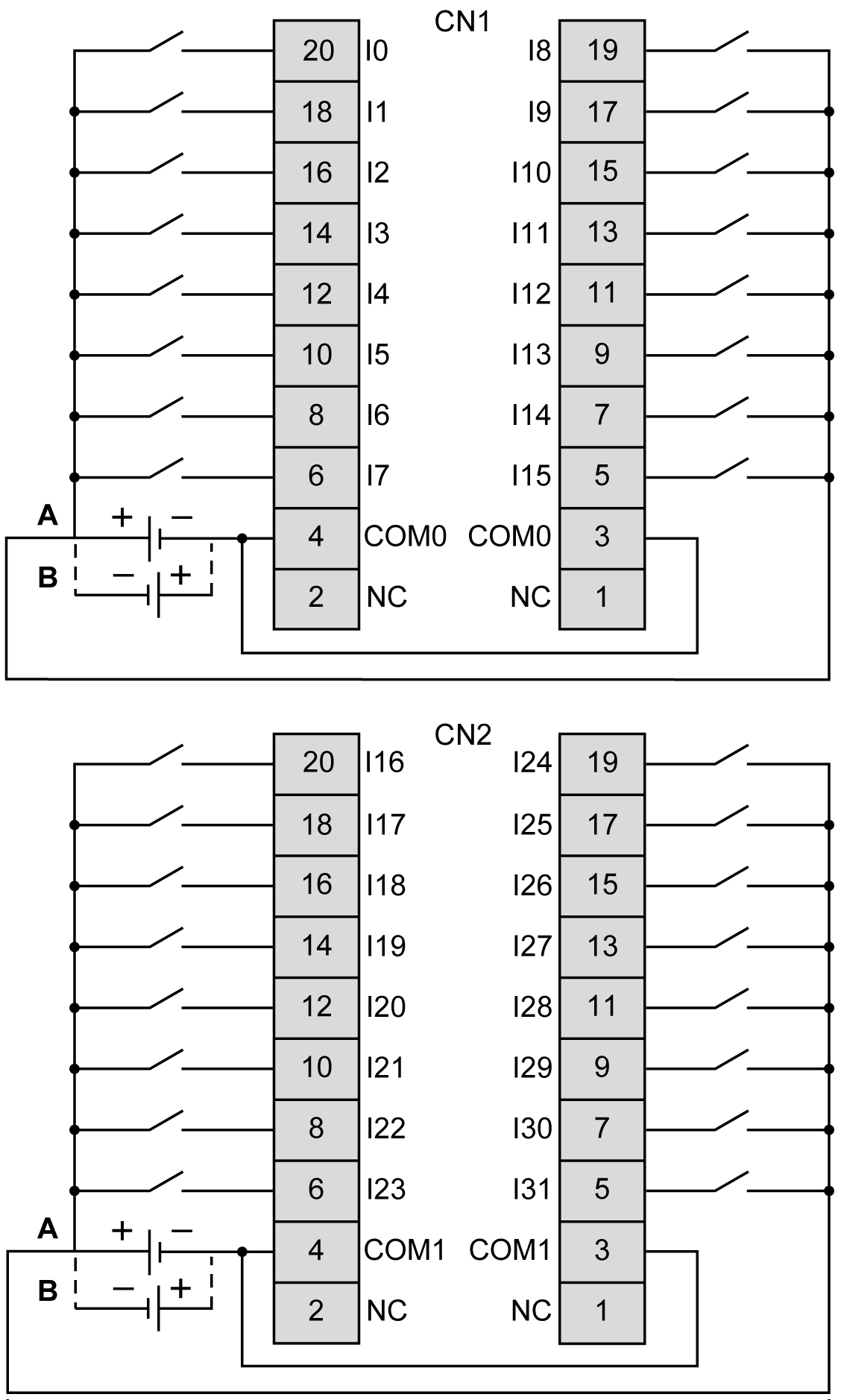

La figure suivante présente le raccordement entre les entrées, les capteurs et leurs lignes communes :
Les bornes COM0 sont connectées en interne
Les bornes COM1 sont connectées en interne
Les bornes COM0 et COM1 ne sont pas connectées en interne.
A Câblage en logique positive (Sink)
B Câblage en logique négative (Source)
Pour plus d'informations sur l'alimentation 24 VCC, consultez Caractéristiques d'alimentation CC.
Pour plus d'informations sur les couleurs des câbles TWDFCW••K, consultez Description des câbles TWDFCW••K.
