Accessoires

Présentation

Cette section décrit les accessoires et les câbles ainsi que le système Telefast.

Accessoires

Référence

Description

Utilisation

Quantité

TMAT2MSET

Ensemble de 8 borniers à vis débrochables :

  • 4 borniers à vis débrochables (pas de 3,81 mm) à 11 bornes pour les entrées/sorties

  • 4 borniers à vis débrochables (pas de 3,81 mm) à 10 bornes pour les entrées/sorties

Connexion des E/S de module

1

TMAT2MSETG

Ensemble de 8 borniers à ressort débrochables :

  • 4 borniers à ressort débrochables (pas de 3,81 mm) à 11 bornes pour les entrées/sorties

  • 4 borniers à ressort débrochables (pas de 3,81 mm) à 10 bornes pour les entrées/sorties

NSYTRAAB35

Supports d'extrémité

Fixation du contrôleur ou du module récepteur et des modules d'extension associés sur un rail oméga (DIN).

TMAM2

Kit de montage

Montage du contrôleur et les modules d'E/S directement sur un panneau plat vertical.

TM200RSRCEMC

Bride de fixation du blindage

Montage et raccordement de la terre au blindage de câble.

Jeu de 25

Pour les rails oméga (DIN), voir Rail oméga (DIN).

Câbles

Référence

Description

Détails

Longueur

TWDFCW••K

Câbles d'E/S numériques avec fils libres pour connecteurs à 20 broches

Câble équipé d'un connecteur HE10/MIL20 (AWG 22 / 0,34 mm2) à une extrémité.

3 ou 5 m

(9,84 ou 16,4 pi.)

Description des câbles TWDFCW••K

Le tableau suivant indique les caractéristiques des câbles TWDFCW••K avec fils libres pour connecteurs 20 broches (HE10/MIL20) :

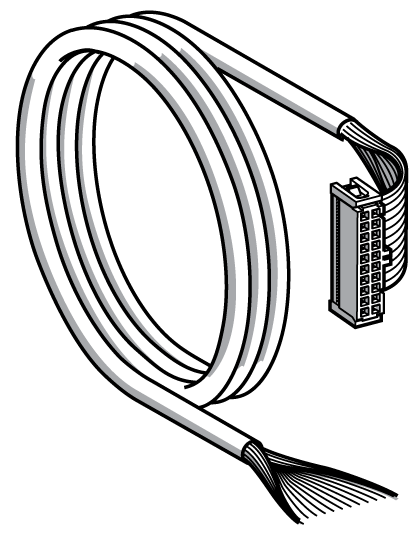

Illustration des câbles

Connecteur à broches

Couleur des fils

1

Blanc

2

Marron

3

Vert

4

Jaune

5

Gris

6

Rose

7

Bleu

8

Rouge

9

Noir

10

Violet

11

Gris et rose

12

Rouge et bleu

13

Blanc et vert

14

Marron et vert

15

Blanc et jaune

16

Jaune et marron

17

Blanc et gris

18

Gris et marron

19

Blanc et rose

20

Rose et marron

Embases de pré-câblage Telefast

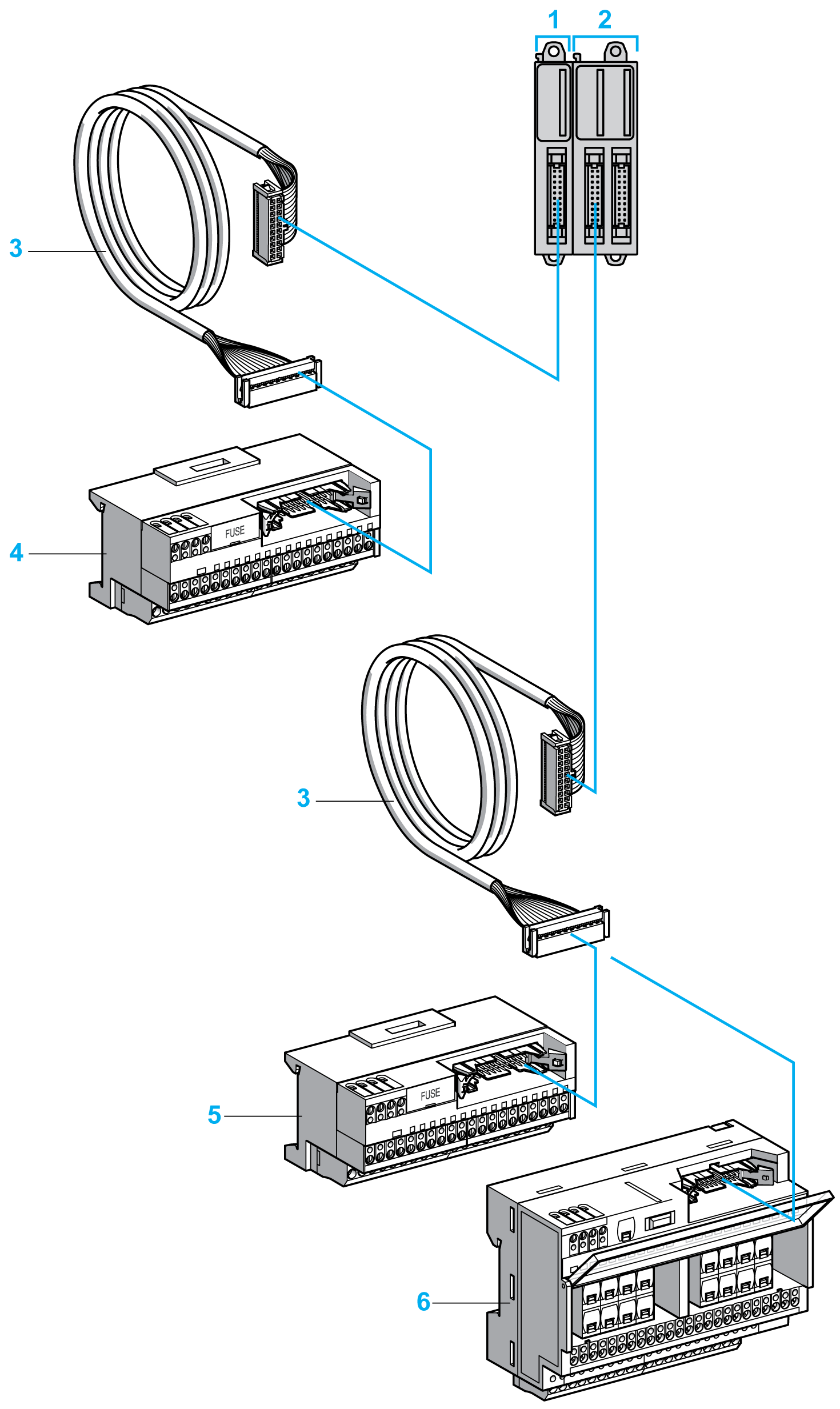

L'illustration ci-après présente le système Telefast :

1 TM3DI16K / TM3DI32K

2 TM3DQ16TK / TM3DQ32TK

3 Câble équipé d’un connecteur HE10/MIL20 à 20 pôles à chaque extrémité.

4 Sous-base 16 voies pour modules d’extension d’entrée.

5-6 Sous-base 16 voies pour modules d’extension de sortie.

Voir TM3 Digital I/O Modules Instruction Sheet.
