Caractéristiques du module TM3DQ16UK

Introduction

Cette section décrit les caractéristiques électriques et des sorties du module d'extension TM3DQ16UK.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

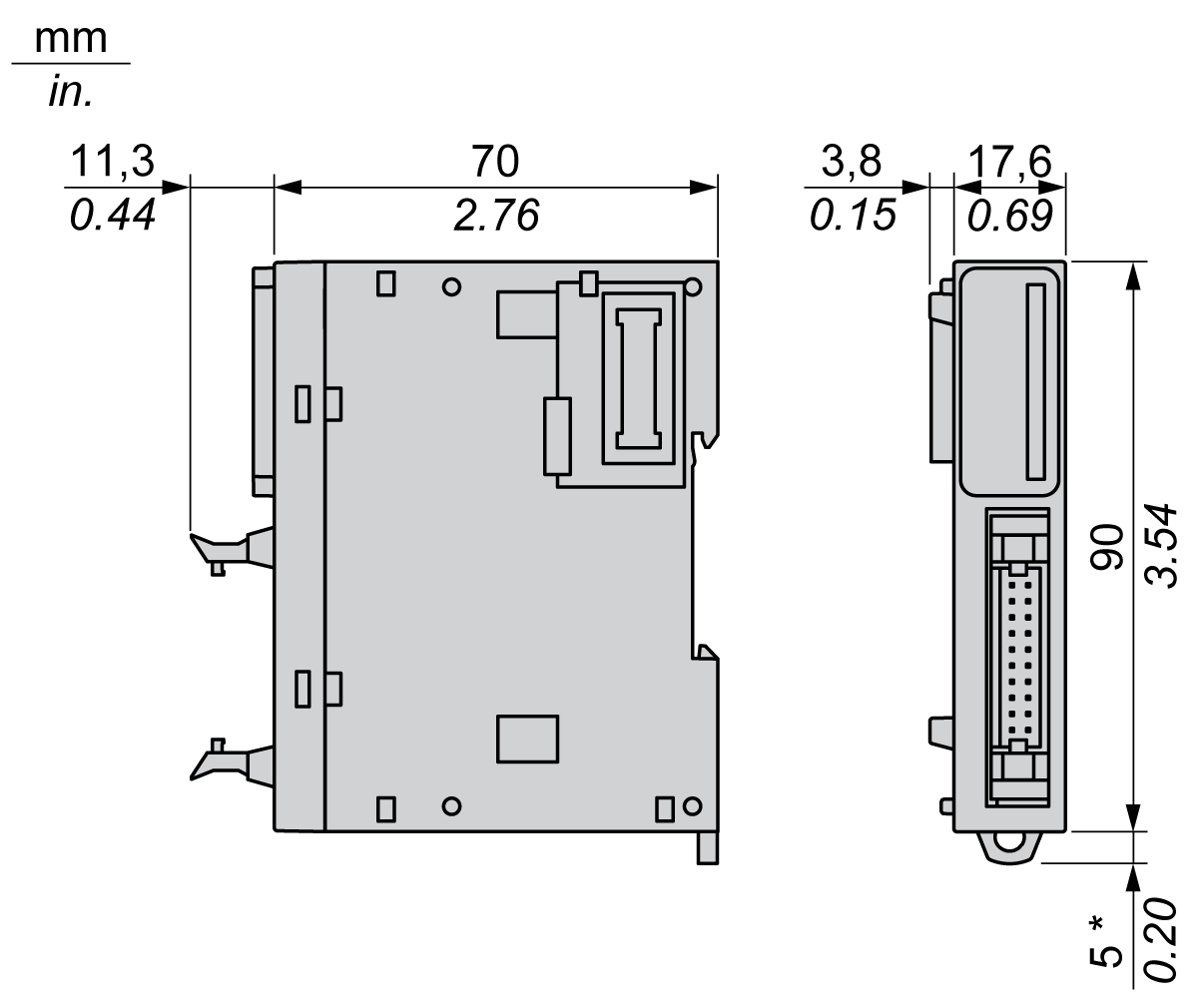

Les diagrammes suivants indiquent les dimensions externes du module d'extension TM3DQ16UK :

* 8,5 mm (0,33 po.) lorsque la bride est tirée.

Le tableau ci-dessous décrit les caractéristiques des sorties du module TM3DQ16UK :

Caractéristique		Valeur
Nombre de voies de sortie		16
Nombre de groupes de voies		1 ligne commune sur 2 broches pour 16 voies
Type de sortie		Transistor
Type de logique		Sink
Tension de sortie nominale		24 VCC
Plage de tension de sortie		19,2 à 28,8 VCC
Courant de sortie nominal		0,1 A
Courant total de sortie par groupe		2 A
Chute de tension		0,4 VCC maximum
Courant de fuite lors de la mise hors tension		0,1 mA maximum
Puissance maximale de la lampe à filament		2,4 W
Charge inductive		L/R = 10 ms
Réduction de charge	-10 à 55 °C (14 à 131 °F)	Pas de réduction de charge
Temps de mise sous tension		450 µs
Temps de mise hors tension		450 µs
Protection contre les courts-circuits		Non Fusible externe rapide requis
Pointe du courant de sortie de court-circuit		N/A
Réarmement automatique après court-circuit ou surcharge		N/A
Protection contre les inversions de polarité		Non
Tension de limite		Généralement 50 VCC
Fréquence de commutation	Sous charge résistive	100 Hz maximum
Isolement	Entre la sortie et la logique interne	500 VCA
Isolement	Entre groupes de voies	N/A
Type de connexion		Connecteur HE10 (MIL 20)
Nombre moyen d'insertions/retraits de connecteur		Plus de 100
Consommation sur le bus interne 5 VCC		20 mA (toutes les sorties actives) 5 mA (toutes les sorties inactives)
Consommation sur le bus interne 24 VCC		16 mA (toutes les sorties actives) 0 mA (toutes les sorties inactives)
NOTE : Pour plus d'informations sur la protection des sorties, consultez la section Protection des sorties contre le risque de dommages par charge inductive.
