Instructions d'installation

Introduction

L'assemblage des modules d'extension TM3 s'effectue en les raccordant à un contrôleur logique ou un module récepteur.

Le contrôleur logique ou module récepteur et les modules d'extension correspondants peuvent être installés sur un rail oméga (DIN).

Position de montage et dégagements minimum

La position de montage et les dégagements minimum des modules d'extension doivent être conformes aux règles définies pour le matériel correspondant. Consultez le chapitre Installation dans le guide de référence du matériel de votre contrôleur.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Placez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate. Évitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe. Installez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document. Installez tous les équipements conformément aux spécifications fournies dans la documentation correspondante. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

Placez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate.
Évitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe.
Installez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document.
Installez tous les équipements conformément aux spécifications fournies dans la documentation correspondante.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

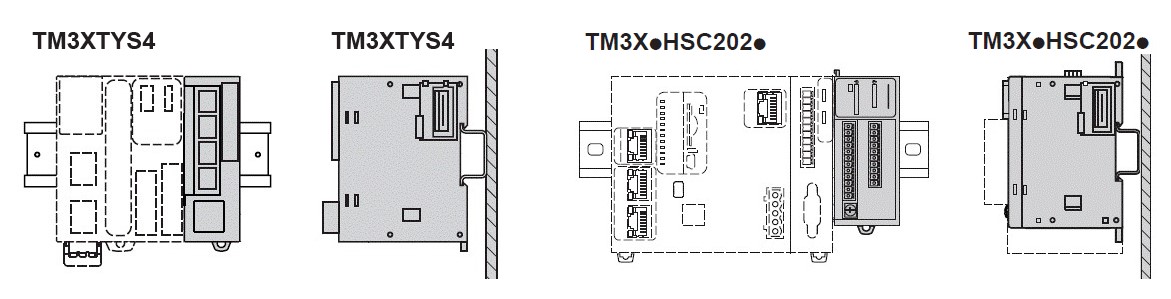

Position de montage correcte

Pour optimiser le fonctionnement, les modules d'E/S experts TM3 doivent être montés horizontalement sur un plan vertical, comme le montre la figure ci-après :

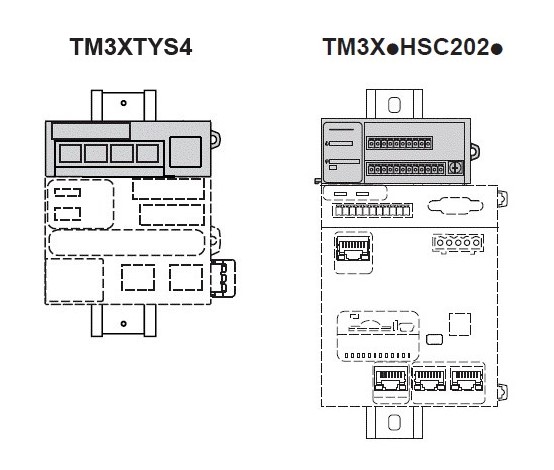

Position de montage acceptable

Les modules d'E/S experts TM3 peuvent également être montés verticalement sur un plan vertical, comme illustré ci-après :

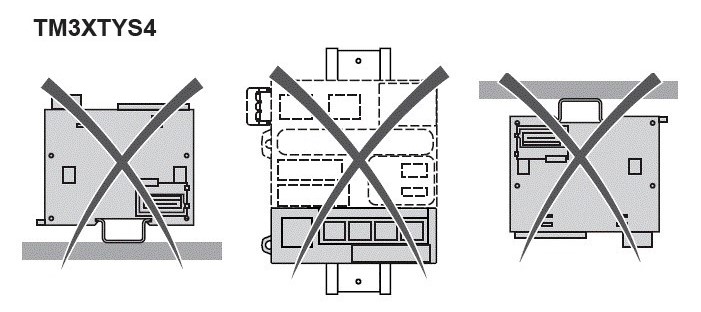

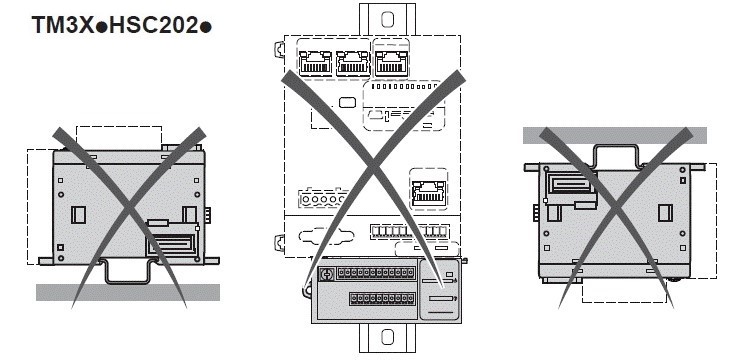

Positions de montage incorrectes

Les modules d'E/S experts TM3 doivent être positionnés comme indiqué dans la figure Position de montage correcte. Les figures ci-après illustrent des positions de montage incorrectes :
