Montage direct sur panneau

Présentation

Cette section indique comment installer le module d'extension TM3 à l'aide du kit de montage sur panneau. Elle décrit également la position des trous de montage pour tous les modules.

Installation du kit de montage sur panneau

La procédure suivante explique comment installer une barrette de montage :

Etape	Action

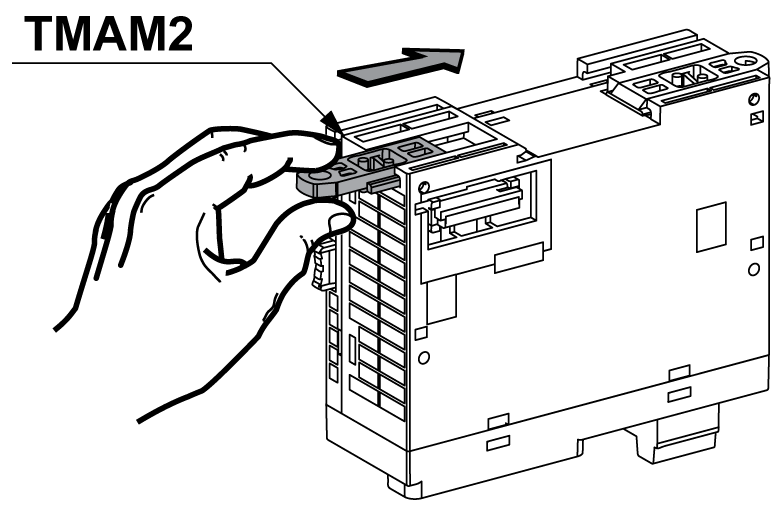

1	Insérez la barrette de montage TMAM2 dans l'emplacement situé sur la partie supérieure du module.

Position des trous de montage

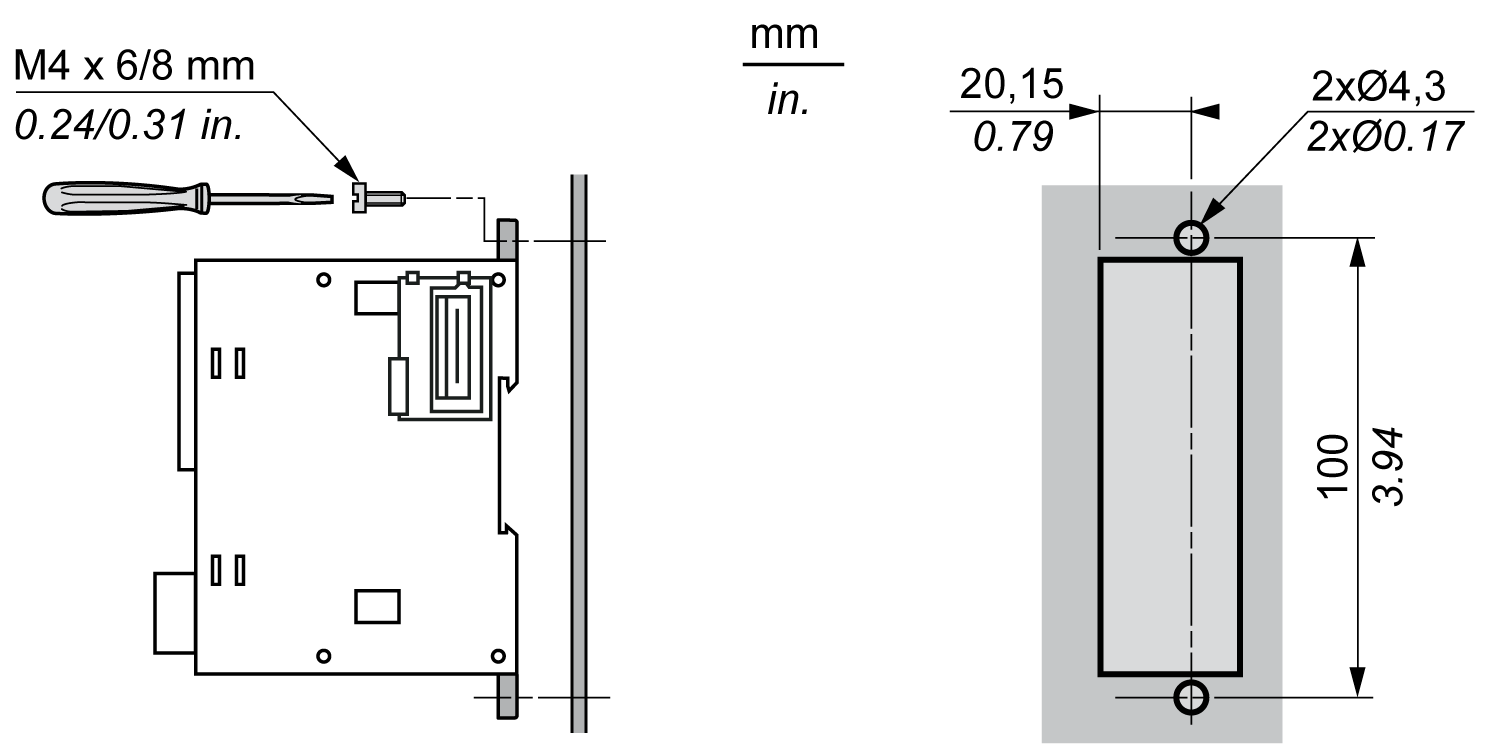

Le schéma suivant montre les trous de montage pour les modules d'extension TM3XTYS4 :

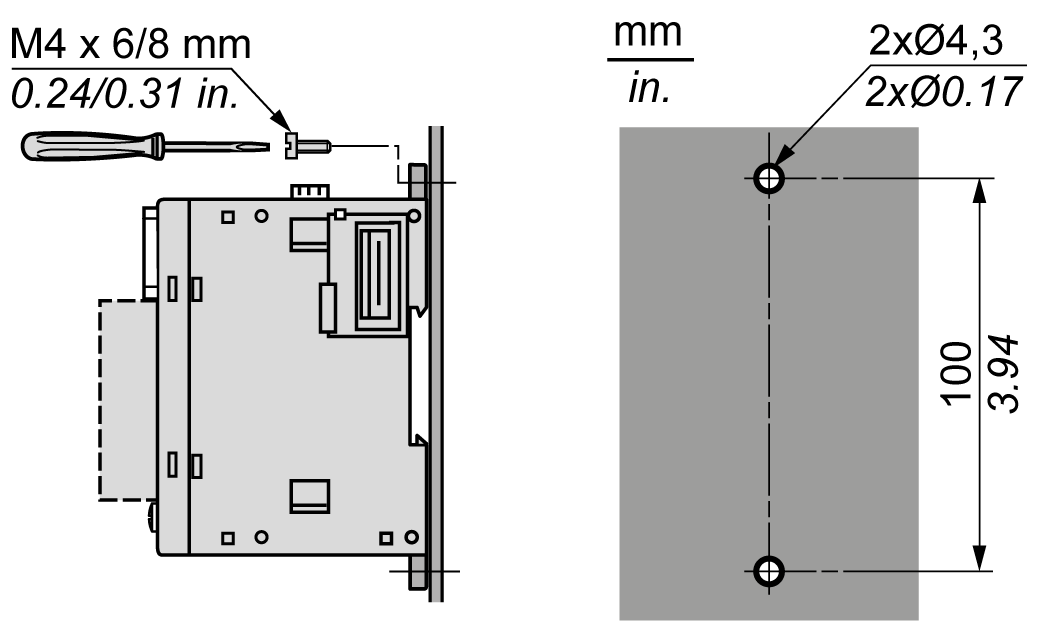

Le schéma suivant montre les trous de montage pour les modules d'extension TM3X•HSC202• :
