Principe de capture avec un compteur de type Principal

Présentation

La fonction de capture enregistre la valeur de comptage lors de la détection d'un signal d'entrée externe.

Cette fonction est disponible pour le compteur de type Principal dans les modes suivants :

Pour utiliser cette fonction :

Configurez l'entrée de capture facultative CAP.
Utilisez le paramètre CapturedValue du bloc fonction HSCMain_TM3 pour récupérer la valeur capturée dans votre application.

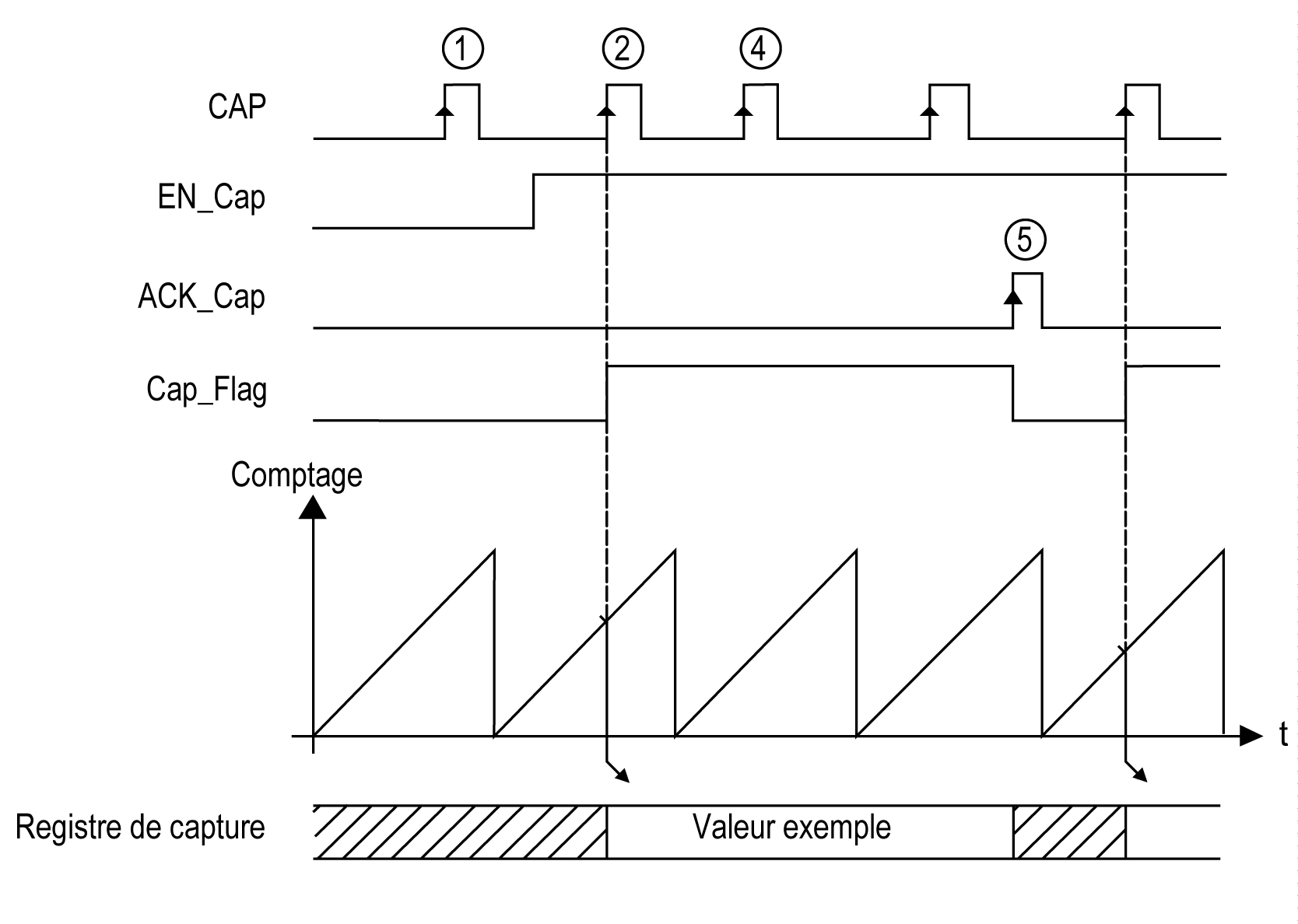

Ce graphique représente le fonctionnement de la capture en mode Boucle modulo :

Etape	Action
1	Lorsque `EN_Cap` = 0, la fonction n'est pas opérationnelle.
2	Lorsque `EN_Cap` a pour valeur 1, le front sur CAP capture la valeur de comptage, la place dans le registre de capture et déclenche le front montant de `Cap_Flag`.
3	Obtention de la valeur stockée via le paramètre `CapturedValue` du bloc fonction HSCMain_TM3.
4	Lorsque `Cap_Flag` a pour valeur 1, tout nouveau front sur l'entrée physique CAP est ignoré.
5	Le front montant de l'entrée du bloc fonction `HSCMain_TM3` `ACK_Cap` déclenche le front descendant de la sortie `Cap_Flag`. Une nouvelle capture est autorisée.
