Fonction Présélection
Présentation générale
La fonction de préréglage permet de définir/réinitialiser le fonctionnement du compteur.
La fonction de préréglage autorise la fonction de comptage, la synchronisation et le démarrage dans les modes de comptage suivants :
-
Compteur : prédéfinir et démarrer le compteur.
-
Compteur : pour prédéfinir et démarrer le compteur.
-
Compteur : réinitialiser et démarrer le compteur.
-
: redémarrer la base de temps interne au début.
Sync du bloc fonction.
Description
Cette fonction permet de synchroniser le compteur en fonction de l'état et de la configuration de l'entrée physique SYNC facultative et des entrées F_Preset et EN_Preset du bloc fonction.

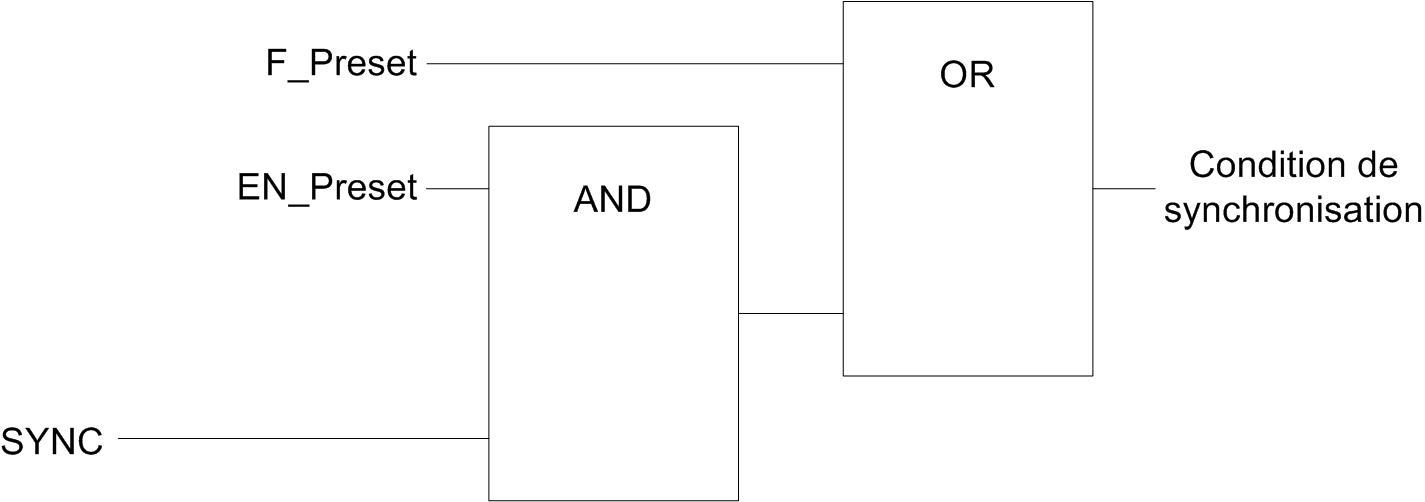

Ce schéma représente les conditions de synchronisation du compteur HSC :
Entrée EN_Preset du bloc fonction HSC
Entrée F_Preset du bloc fonction HSC
Entrée physique SYNC
La sortie Preset_Flag du bloc fonction est définie sur 1 lorsque la condition Sync est atteinte.
L'un des événements suivants déclenche la capture de la condition Sync :
-
Front montant de l'entrée
F_Preset -
Front montant, front descendant ou fronts montants et descendants de l'entrée physique SYNC (si l'entrée SYNC est configurée et que l'entrée
EN_Preseta la valeur TRUE).
Configuration
Pour configurer une fonction de préréglage, procédez comme suit :
|
Étape |
Action |
|---|---|
|
1 |
Dans l'arborescence , double-cliquez sur . |
|
2 |
Réglez la valeur du paramètre sur ou . |
|
3 |
Sélectionnez la valeur du paramètre . |
|
4 |
Sélectionnez la valeur du paramètre . |
|
5 |
Sélectionnez la valeur du paramètre pour spécifier le type de transition de l'entrée physique SYNC :
|
